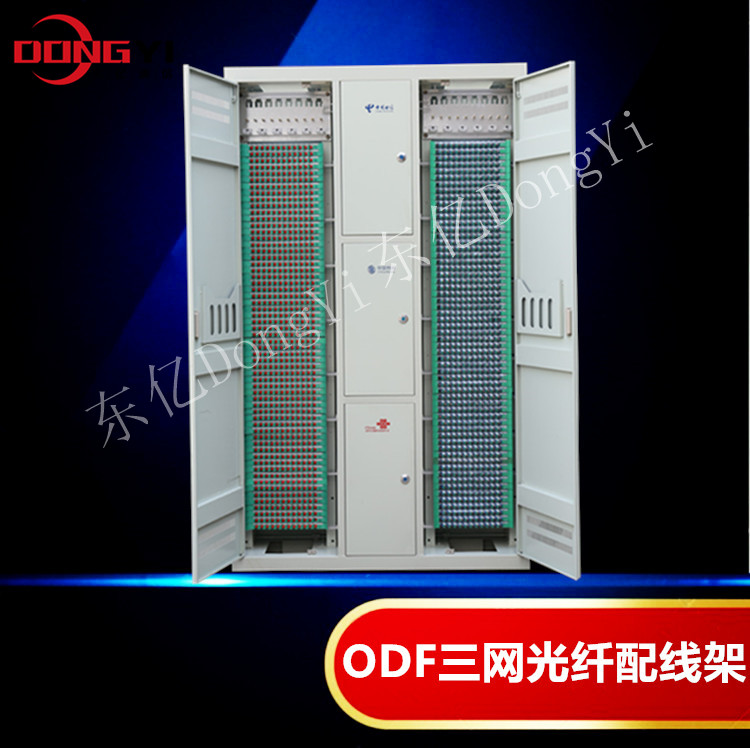

1152芯ODF光纤配线架厂家 1440芯ODF光纤配线架

1152芯ODF光纤配线架生产厂家 1440芯ODF光纤配线柜

光纤配线架既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便，288芯ODF光纤配线架、576芯ODF光纤配线架、648芯ODF光纤配线架、720芯ODF光纤配线架、1152芯ODF光纤配线架、1440芯ODF光纤配线架ODF光纤配线架、ODF光纤配线柜、三网合一光纤配线架（柜）、四网合一光纤配线架（柜）产品容量：288芯、360芯、432芯、576芯、648芯、720芯、792芯、1152芯、1440芯品牌：共为通信Brand:forcommunication型号：GPX2000-VI/2200VI/1500VI/97VIII/167VIIIA型Model:GPX2000-VI/2200VI/1500VI/2200VI/1500VItype类型：OF光纤配线架Type:theODFopticalfiberdistributionframe材质：冷轧板Material:manufacture用途：机房布线Application:computerroomwiring颜色：电脑灰Color:gray产品尺寸：2000*800*400（300）mm2200*800*400（300）mmProductsize:2000*800*800(300)2200*800mm*400mm(300)光纤配线架（OpticalDistributionframe）用于光纤通信系统中局端主干光缆的成端和分配。

。

东亿288芯ODF光纤配线架专业生产 576芯720芯光纤配线柜再大就属于交接箱的范畴了。对于光缆熔接来说，ODF只适合少数光缆固定进架熔接，太多根光缆不好固定，而且还需要考虑纤芯的跨盘问题，比如3根8芯光缆，ODF一盘12芯，采用24口ODF，一根光缆需要有4芯放在第一盘，另4芯放在第二盘。如果对于光缆终端盒就简单多了。ODF主要用于重要机房，美观而且稳定。光缆终端盒一般用于小型监控室、弱电箱等，只要能够保证链路畅通，美观次之。光纤耦合器又称光纤适配器、光纤法兰盘。它是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能大限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到小。SC光纤耦合器:应用于SC光纤接口。

若是8条细的铜触片，则是RJ-45接口，若是一根铜柱则是SC光纤接口。LC光纤耦合器:应用于LC光纤接口，连接SFP模块的连接器，路由器常用。FC光纤耦合器:应用于FC光纤接口，一般在ODF侧采用。ST光纤耦合器:应用于ST光纤接口，常用于光纤配线架。光纤耦合器一般用于光缆终端和光纤配线架、光纤交接箱中，如图中应用。我们在做通信或者安防工程中，务必要使用好的光纤耦合器，才能保证我们的光纤链路损耗是小的，才能使光通信设备正常工作！光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接。在多模光纤中，芯的直径是50μm或62.5μm，大致与人的头发的粗细相当。而单模光纤芯的直径为9μm。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的多)；②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机收发器上用的多)；③ST型光纤跳线：常用于ODF光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10base-F连接来说，连接器通常是ST类型。常用于光纤配线架)；④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(光模块常用)。单模光纤(Single-modeFiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。多模光纤(Multi-modeFiber)：一般光纤跳线用橙色表示。

也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。OM3多模万兆：一般光纤跳线为湖蓝色。了让两根光纤的端面能够更好的接触，光纤跳线的插芯端面通常被研磨成不同结构。常见的研磨方式主要有：PC、APC、UPC。PC／APC／UPC代表了陶瓷插芯的前端面结构。PC是PhysicalContact，物理接触。PC是微球面研磨抛光，插芯表面研磨成轻微球面，光纤纤芯位于弯曲高点，这样可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触。UPC（UltraPhysicalContact），超物理端面。UPC连接器端面并不是完全平的，有一个轻微的弧度以达到更精准的对接。UPC是在PC的基础上更加优化了端面抛光和表面光洁度。

端面看起来更加呈圆顶状。APC（AngledPhysicalContact）称为斜面物理接触，光纤端面通常研磨成8°斜面。8°角斜面让光纤端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源。光纤终端盒主要用于保护光缆裸纤和尾纤，它一头是光缆的末端接头，另一头是尾纤，相当于是把一条光缆拆分成单条光纤的保护装置，安装在墙上或机柜机架上的光缆终端盒，其功能是提供光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接。并对光纤及其元件提供机械保护和环境保护等。光缆终端盒一般有4口、8口、12口、24口、48口等，口的类型一般有半圆口、方型口、通用口、FC方型口、直出口五种，安装在终端盒上的光纤耦合器（别名法兰盘、适配器）一般有FC、ST、SC、LC四种。

东亿288芯ODF光纤配线架专业生产 576芯720芯光纤配线柜一般桌面式光缆终端盒有4口、8口，熔接完毕后挂墙或放在台面上或直接放在箱体中；机架式光缆终端盒有12口、24口、48口，熔接完成后可以安装在机柜机架上。光缆终端盒里面的结构包含盘纤用的盘纤盘、光缆进线口（固定作用）、耦合器安装口、光缆钢丝固定螺栓等，对于芯数较多的终端盒，盘纤盘可多层罗列堆放。对于直接出尾纤的光缆终端盒，尾纤出口处有橡皮活塞防止铁皮损伤光纤尾纤。光缆终端盒用到的尾纤应该根据通信设备或光缆型号决定，比如单模光缆、多模光缆、多模万兆光缆（OM3）等，总之光纤耦合器、光纤尾纤、光纤跳线、光缆、光通信设备用到的传输介质应该一致，才能有效低损耗传送和接收相应数据信号。以上为笔者整理的相关光缆终端盒方面知识概要。

可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到用户、光纤到大楼、远端模块局及无线的中小型配线系统。ODF主要特点：●全模块化设计，全正面化操作●集熔接与配线于一体，最大限度的高密度化●可安装于19寸标准机架上●适用于带状和非带状光缆●可卡接式安装FC、SC、ST和LC等多种适配器●适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便，1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用800mm的整数倍。
