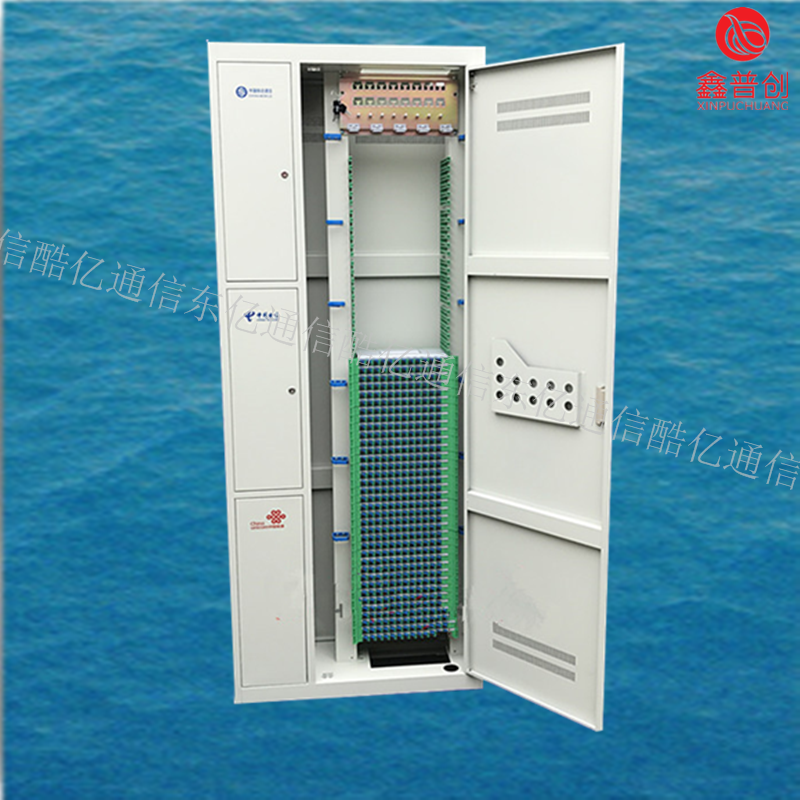

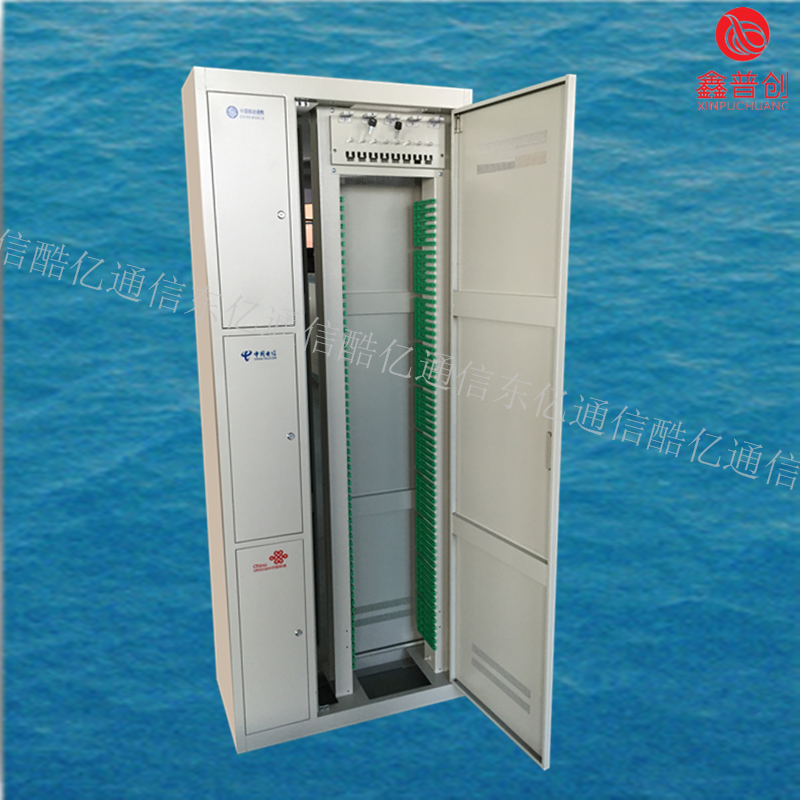

576芯三网合一ODF光纤配线架

576芯三网合一ODF光纤配线架

单元式的光纤配线架是在一个机架上安装多个单元,每一个单元就是一个单独的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点,又通过机架的结构变形,提供了空间利用率,是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性,在操作和使用上有一定的不便。

抽屉式的光纤配线架也是将一个机架分为多个单元,每个单元由一至两个抽屉组成。当进行熔接和调线时,拉出相应的抽屉在架外进行操作,从而有较大的操作空间,使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置,可保证操作使用的稳定,准确和单元内连接器件的安全,可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间,但与单元式一样,在光连接线的存储和布放上,仍不能提供大的便利。这种机架是目前多的一种形式。

模块式结构是把光纤配线架分成多种功能模块,光缆的熔接,调配线,连接线存储及其他功能操作,分别在各模块中完成,这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供大的灵活性,较好地满足通信网络的需要。目前推出的模块式大容量光纤分配架,利用面板和抽屉等独特结构,使光纤的熔接和调配线操作更方便；另外,采用垂直走线槽和中间配线架,有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中受欢迎的一种,但它目前的造价相对较高

光纤配线架的选型是一项重要而复杂的工作,各地应根据本地的具体情况,充分考虑各种因素,在认真了解,反复比较的基础上,才能选出一种能满足当前需要和未来发展的光纤配线架。[2]

光纤入户技术作为一种新型宽带接入技术,是移动,联通,电信等主要通信运营商重点推荐的技术。虽然很多人并不了解光纤入户技术这一概念,但不得不承认,该技术的应用范围逐步扩大,并在有线网络中得到合理应用。近年来,诸如IPTV这类应用得到广泛应用,普及度得到明显提升,对宽带接入的带宽高低,稳定性能,实时性能具有更高,更多的要求,为光纤入户技术这一新型接入技术的应运而生提供契机。广电有线网络在传输内容上有所调整,同轴电缆已不能胜任新业务的传输要求,让光纤入户技术在广电有线网络中得到有效应用成为必然。光纤传输技术运用于有线电视网络设计中,两者相互依赖,相互融合,达到一种和谐稳定的状态。有线电视通过光线技术的传输,能够传输容量大的数据,同时数据传输具有更高的稳定性,一定程度上保障了数据传输的高质量和高品质,使得广大用户观看有线电视时,可以享受高品质和高稳定性的电视画面,从而地提高了有线电视的视觉效果。

576芯三网合一ODF光纤配线架

1,纤芯容量：一个光纤配线架应该能使局内的较大芯数的光缆完整上架,在可能的情况下,可将相互联系比较多的几条光缆上在一个架中,以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应,这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。2,功能种类：光纤配线架作为光缆线路的终端设备应具有4项基本功能。①固定功能光缆进入机架后,对其外光纤护套和加强芯要进行机械固定,加装地线保护部件,进行端口保护处理,并对光纤进行分组和保护。②熔接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕存储,并对熔接接头进行保护。③调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器能够灵活插,拔；光路可进行自由调配和测试。④存储功能：为机架之间各种交叉的光连接线提供存储,使它们能够规则整齐的放置。配线架内应有适当的空间和方式,使这部分的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足较小弯曲半径的要求。

576芯三网合一ODF光纤配线架
