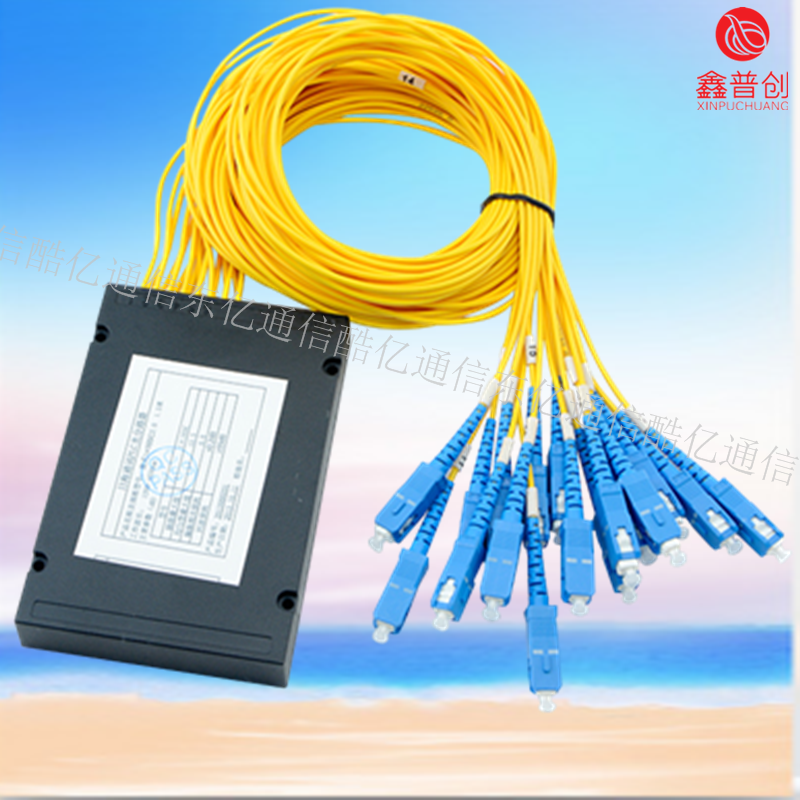

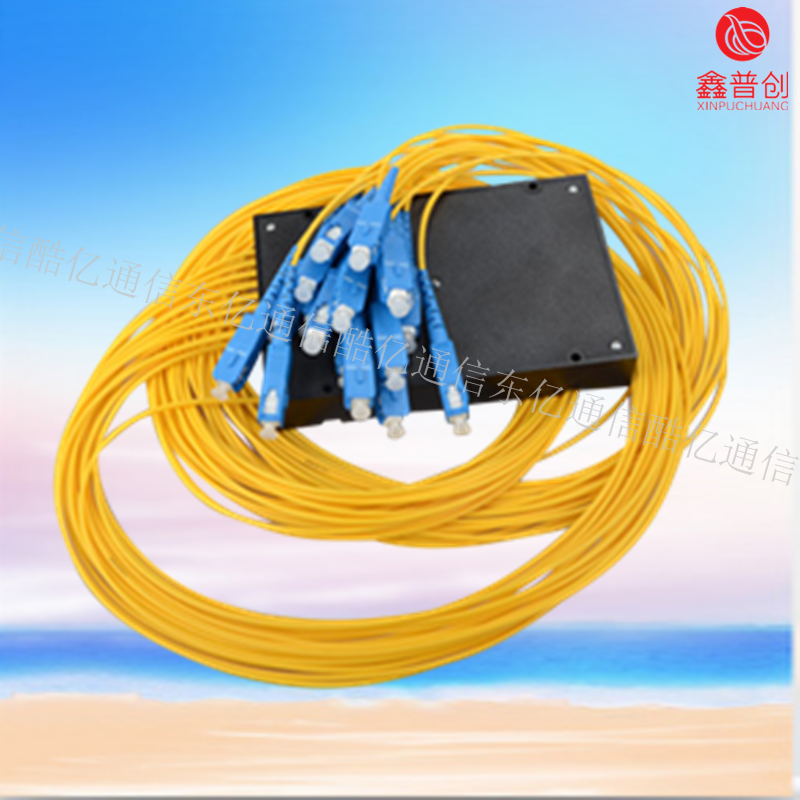

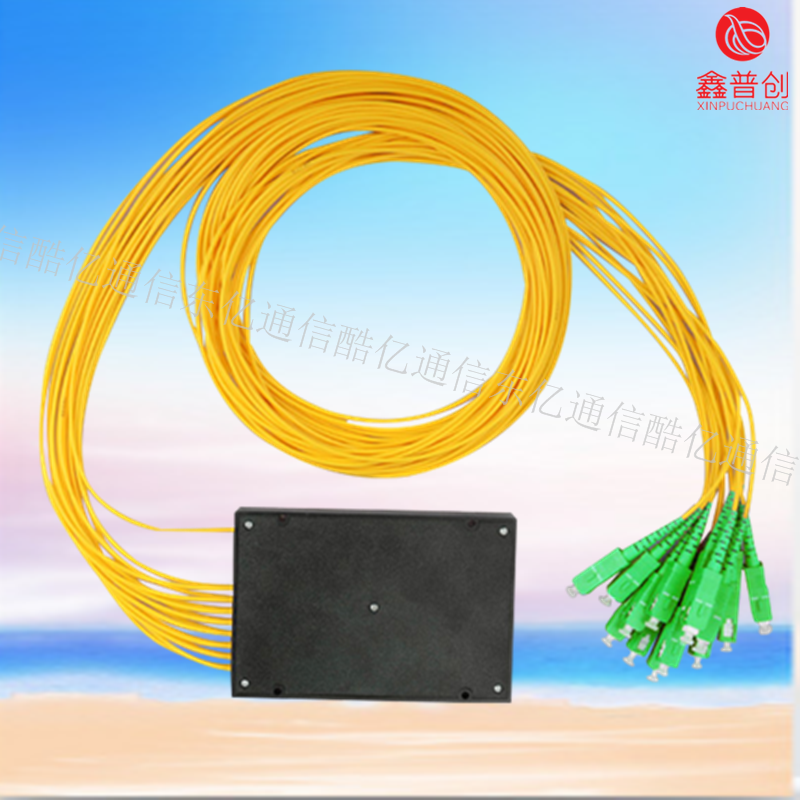

1分16盒式分路器

1分16盒式分路器

在光纤的通信系统中，光纤的传输带宽比电缆或铜线大很多，单模光纤的宽带具有几十GHz•km。对于单波长光纤通信系统来说，因终端设备出现电子瓶颈反应，而使光纤带宽的优势难以发挥出来，一般选取各种不同技术进行传输容量的增加，尤其在当前密集波分复用技术的应用中，地使光纤的传输容量得到了增加，能够让光纤的传输容量扩大几倍甚至可达到几十倍之多。从现在来看，单波长光纤通信的传输速率通常在2.5Gbps至10Gbps之间，在采用该技术可以实现的是多波长传输系统的传输速率比单波长传输系统高出数百倍之多，其巨大的带宽优势使得单模光纤成为当前电信宽带综合业务网的首推介质。光纤的芯径非常细，其直径大约是0.1毫米，采用多芯光纤构成光缆的直径也相当的小，八芯光缆的直径大约为10毫米之小，而标准的同轴电缆却达到47毫米之大。

光分路器按分光原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。（2）分光均匀，可以将信号均匀分配给用户。（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。（4）单只器件分路通道很多，可以达到32路以上。（5）多路成本低，分路数越多，成本优势越明显。同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。

1分16盒式分路器

石英光纤是当前光纤通信系统中使用多的一种，该种光纤的传输损耗与任何一种传输介质的损耗相比较都显得低，所以由其构成光纤通信系统的中继距离比起其他的系统要长很多。若将来选取非石英极低损耗的光纤，从理论而言其损耗可以下降得更加低。这说明经由光纤通信系统能跨越更加大的无中继距离;而对于长途传输线路而言，因减少了中继站的数目，所以大大降低了系统成本与复杂性。在当前由石英光纤构成的光纤通信系统中，其大中继距离有200多公里，而由极低损耗非石英光纤组成的通信系至数公里之长，这样有利于提高通信系统的可靠性与稳定性，更可降低其运作成本。如若选取光缆作为信道传输，可使减少传输系统占用大的空间，让空间得到有效的释放，使地下管道拥挤的难题得到解决，同时地节省了地下管道的投资成本；另外，光纤的重量非常轻，柔软性十足，其重量与电缆比较起来轻很多，光纤通信可以应用在人造卫星、宇宙飞船与飞机上面，能够有效减轻卫星、飞船与飞机等的重量，其发展意义不言而喻。
