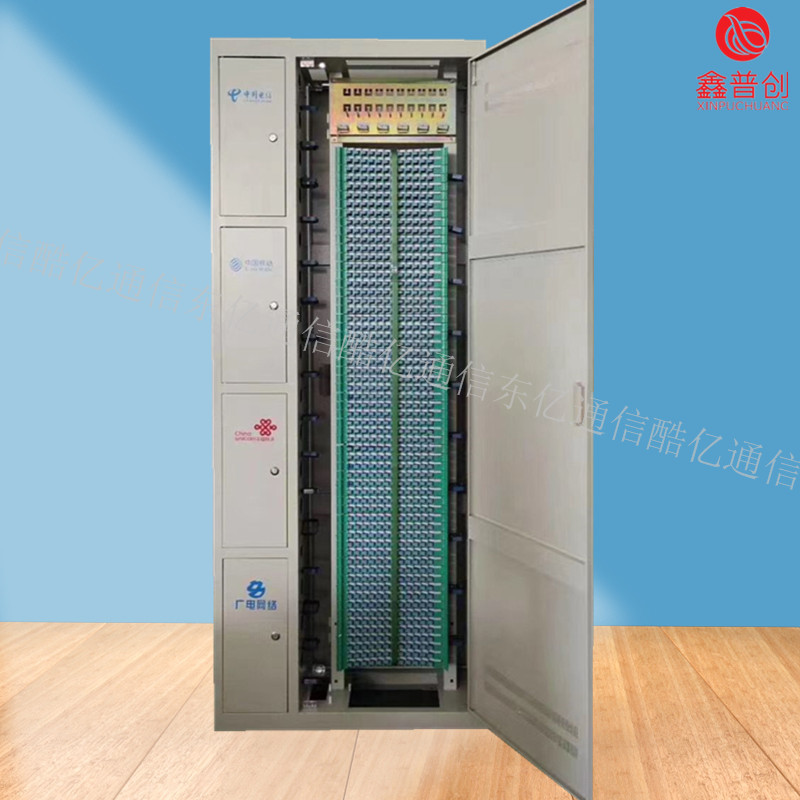

四网192芯融合配线柜

四网192芯融合配线柜

综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。目前，该产品已在全球多个国家和地区获得规模商用，为运营商带来多项价值：1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；2.实时监控端口，可提高故障定位效率，减少人力成本；3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；4.eID电子标识减少纸质标签带来的信息泄露隐患；5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。ODF（Optical Distribution frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。

1、机架结构形式：1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。2、机械活动部分：机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。3、引入光缆弯曲半径:引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。4、机架结构:结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。5、保护套、衬垫及纤芯和尾纤弯曲半径:光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。6、机架的表面:涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。7、结构装置上的文字、图形、符号和标志:结构装置上的文字、图形、符号和标志应清晰、完整、无误。

四网192芯融合配线柜

用于终端用户线或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。光纤配线架是光传输系统中的一个重要配套设备，用于光缆终端光纤熔接、光连接器的调节、多余尾纤的存储及光缆保护等功能，它对于光纤通信网络安全运行和灵活运用有这重要的作用。　　光纤配线架主要分为12口光纤配线架，24口光纤配线架，48口光纤配线架，72口光纤配线架，96口光纤配线架，144口光纤配线架。光纤配线架在光网络传输中主要起着熔接，固定，调配等功能，光纤配线架可以分为12口，24口，48口，72口，96口等种类，在弱电项目中需要先确定光纤熔接的芯数，然后在选择合适光纤配线架。

四网192芯融合配线柜
