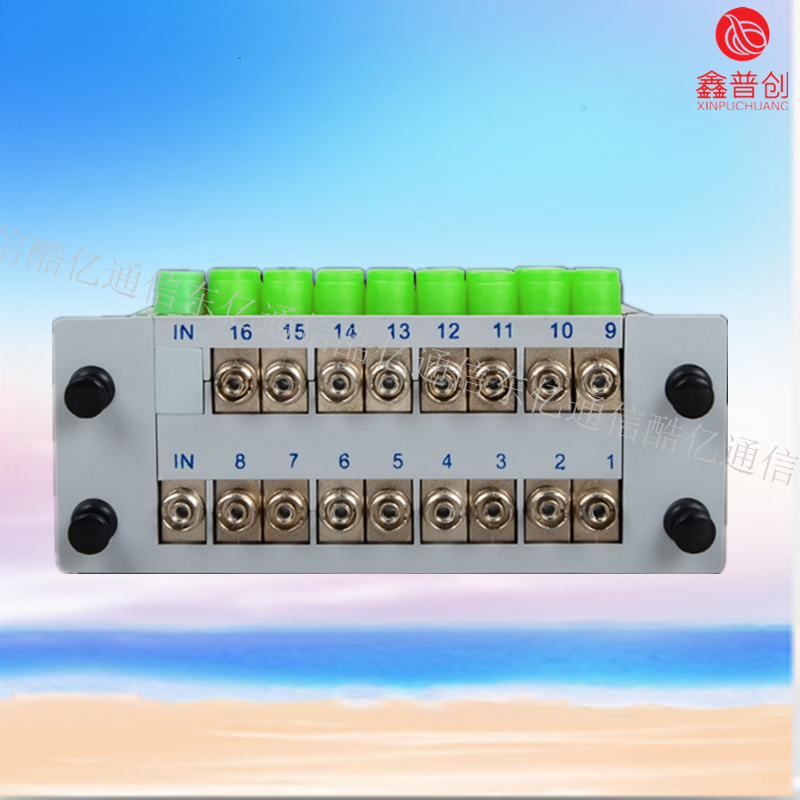

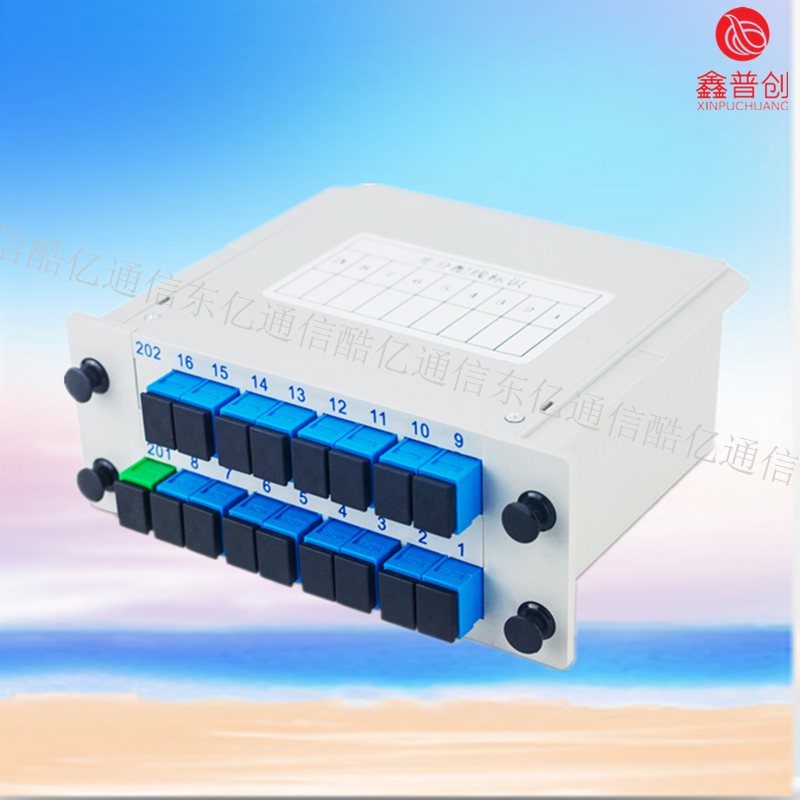

1分16插片式光分路器
光纤通信技术之所以能够应用如此广泛，正说明它本身有很多其他通信技术不可比拟的优势。光纤通信技术的发展离不开其自身原理。首先，要在信息的发送端将所传达的信息转换成电信号，并将这个转成的电信号通过调制解调器发送到激光器发出的激光束上面，使光强能够随着电信号的频率发生不断地变化。在这种情况下，电信号可以转换成光信号，通过光纤对光信号进行传导。在信息的接收端，检测器在接收到光信号的同时会快速将其转换成电信号，再经过解调后恢复成原信息。从信息的发送端到信息的接收端，都是信息传递过程的必经之路，只有控制好整个过程，才能确保通信的顺利完成。
使用前，需要做好的准备工作：首先准备好无水酒精和无尘擦拭纸，尽量戴上洁净指套操作。 在条件允许的情况下准备一台工程上使用的便携式光纤放大镜（至少200倍），准备好相关的标准测试和标准适配器。使用中的注意事项：在拆开产品包装后检查产品有无损坏，产品通道是否有防尘防护装备。然后根据产品的型号选择相应的光纤连接器连接。连接前清洁光纤连接器端面，将蘸有酒精的擦拭纸平铺于桌面（至少铺3层以上），擦拭时沿着陶瓷面的角度向一个方向擦拭，不要来回的擦拭，以防止损坏端面。完成清洁后，分出输入和输出端口，然后去掉防尘装置，装上连接器。 安装连接器时（以SC为例），保持连接器的键面和适配器缺口面一致，沿着适配器水平的插入，然后观察连接器上的白线是否和适配器边线平齐。最后将输入端和每个输出端依次接入测试系统后判定光学指标是否符合要求. 如果是其它型号的连接器根据实际型号均需要确定安装到位。 光分路器采用平面光波电路技术，是一种低成本光分路解决方案，且应用前景广泛。

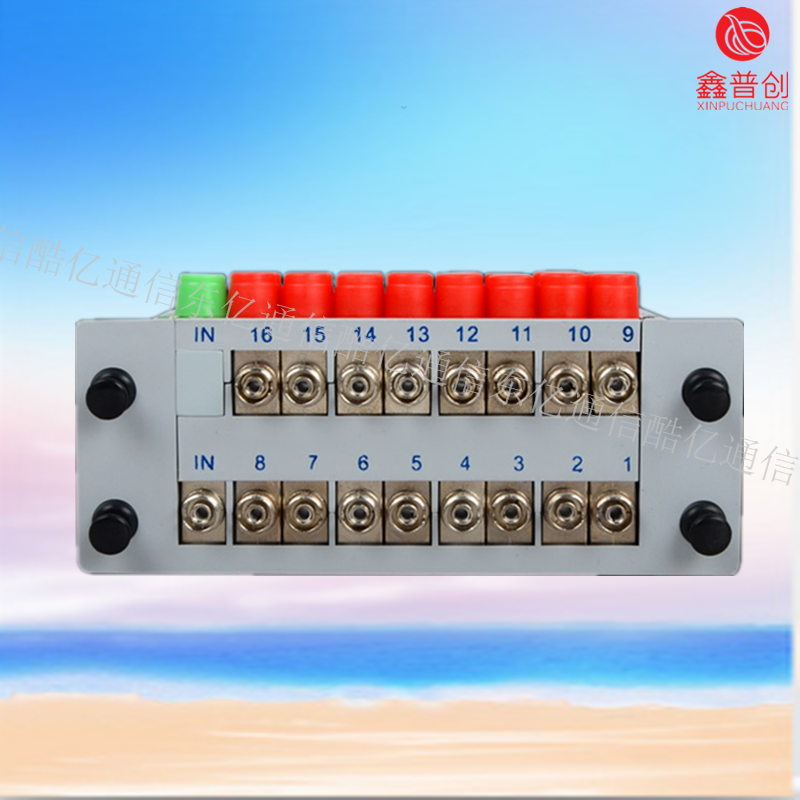

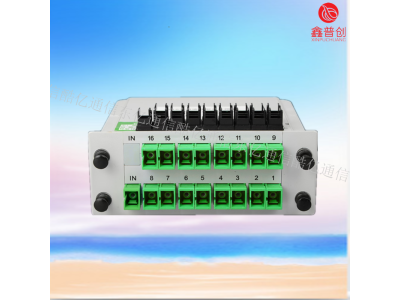

1分16插片式光分路器
光分路器按分光原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。（2）分光均匀，可以将信号均匀分配给用户。（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。（4）单只器件分路通道很多，可以达到32路以上。（5）多路成本低，分路数越多，成本优势越明显。同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。

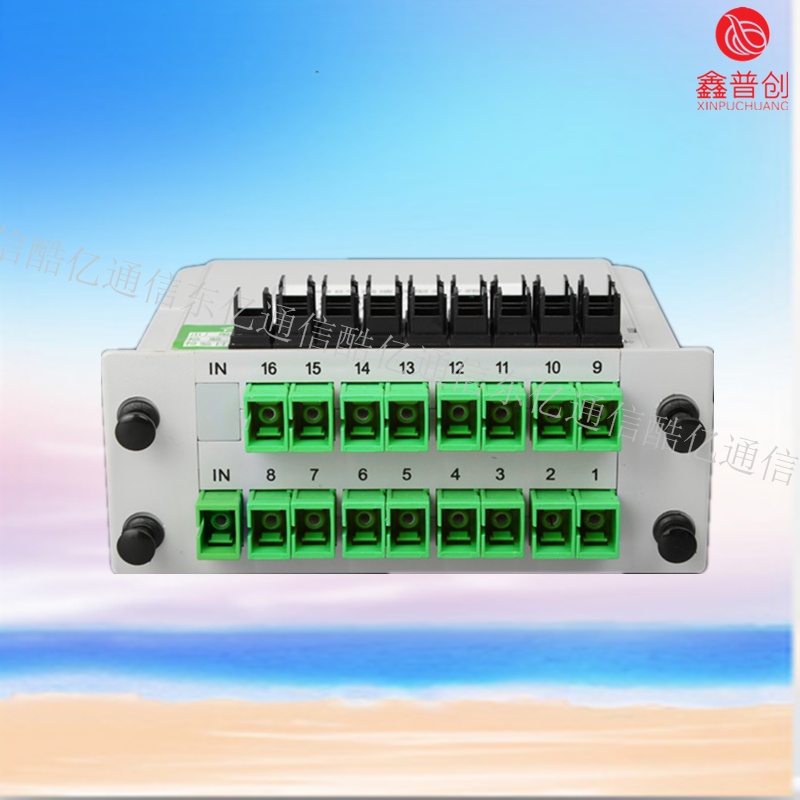

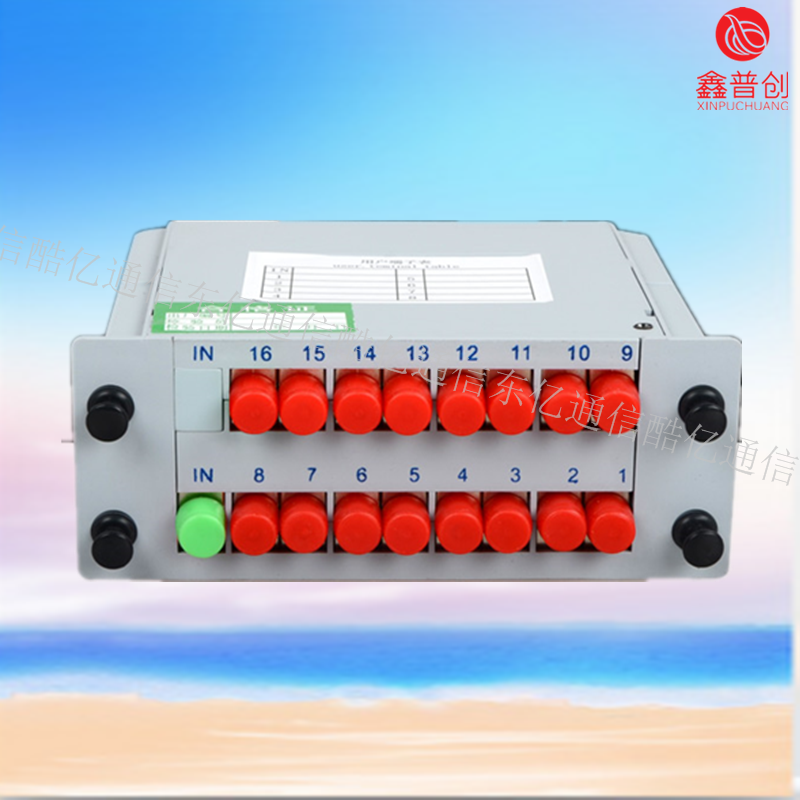

1分16插片式光分路器
