1比16光分路器分光原理

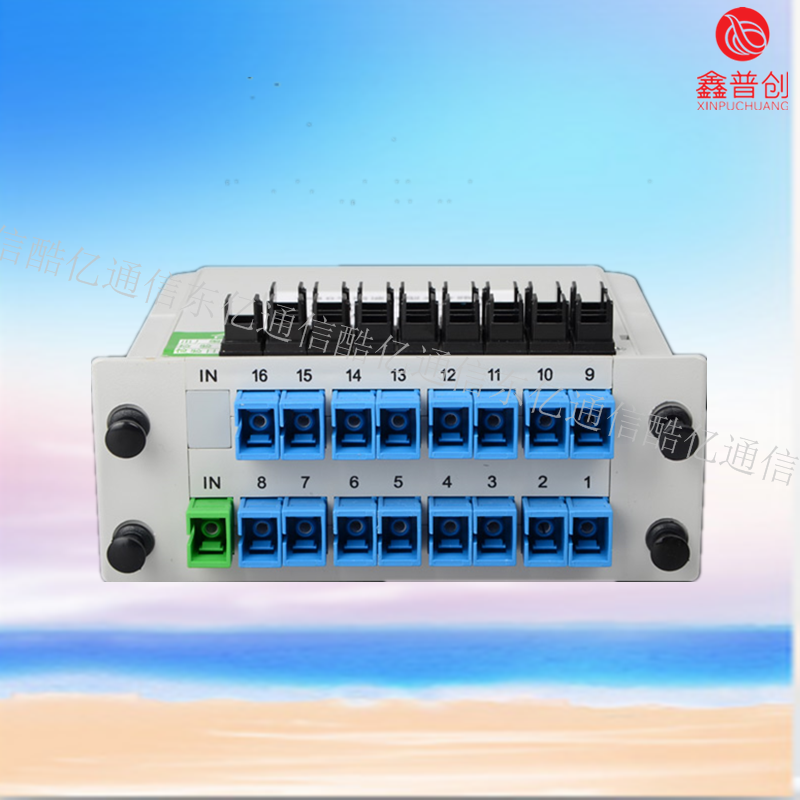

1比16光分路器

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

FTTH是目前宽带技术较为常见的,因具备多种优势使之在宽带安装当中运用较为广泛,尤其是接入技术多样而且能够起到提升网络速率,使之在受到了大众的青睐,具体优势有以下几个方面: 相对于双绞线的铜线接入,相对于ADSL大8Mb/s的下行带宽,单芯光纤的传输带宽理论上已经超过了100Tb/s(2011年),而且随着技术的发展,这个纪录还会被刷新。同时,FTTH技术的运用解决了铜线传输中面临的诸多限制,能够满足在宽带安装中以及未来发展中的各种需求。在FTTH技术的应用中,可以满足长距离的传输,FTTH技术自身的有源器件较少,同时其网络节点也进行了大量的减少,其在应用的过程中,可以使用单一的介质光纤,为宽带网络提供了多种业务,并有效的简化了网络结构,进而更便于对网络进行维护。因此,运用FTTH接入技术能够的降低网络的不稳定性,不仅保障了用户的需求,为投资者的提供了保障,而且更便捷了网络运营商的管理,简化了以往繁杂的管理事物。

 1比16光分路器

光纤通信指的是利用光作为信息载体，以光纤作为传输介质，从而实现信息传递的一种方式。在光纤通信的系统中，一般来说，作为载波的光波频率比电波频率高很多，而作为传输介质的光纤又比同轴电缆或导波管的损耗低很多，由此来看，光纤通信的容量是微波通信的好几十倍，这也是光纤通信一个比较显著的优势。在光线通信中，使用的光纤属于一种绝缘体，也正是因为绝缘体，因而光纤在通信过程中不会出现接地回路的情况，提高了信息传递的效率。而且光信号的隐秘性极强，利用光纤通信传递的信息的保密性很强，很难被泄露，满足了一些特殊行业的特殊需求。ODN网络是光缆入户改造的一部分，OND的网络主要分为FTTH以及CATV两个部分的内容，其中，后部分的组成包括前端机房的ED-FA至32户光节点的CATV光接收机中的光缆以及光源器件，而FTTH部分由ONU和OLT之间的光源器件和光缆组成。

 1比16光分路器
