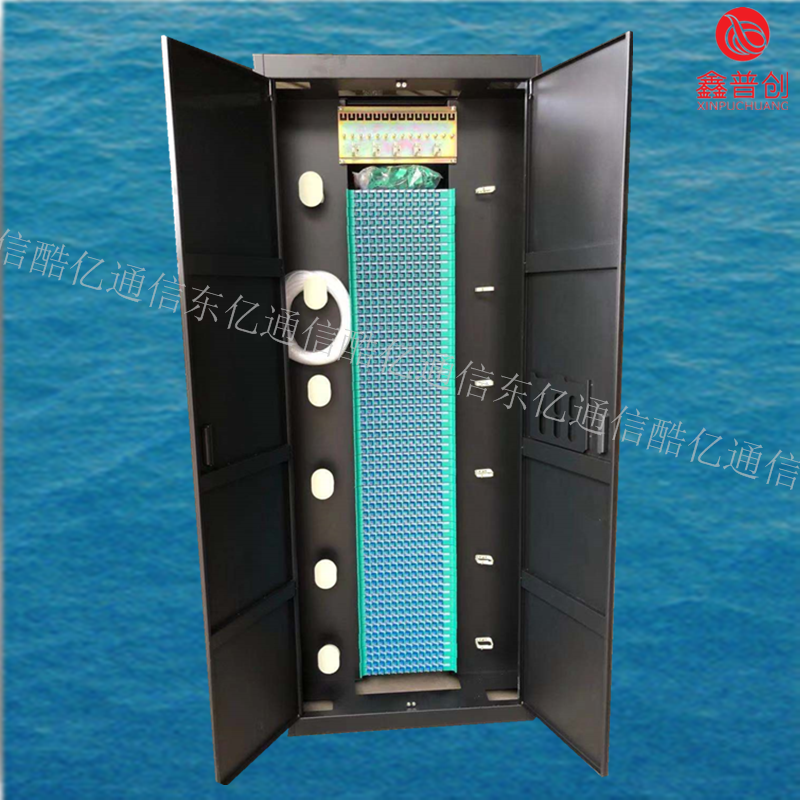

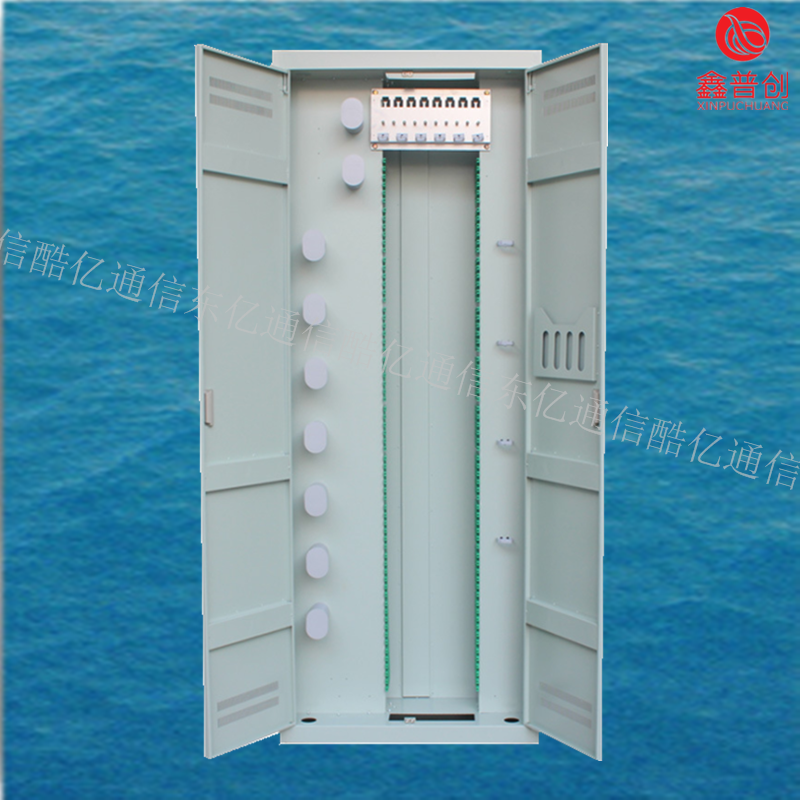

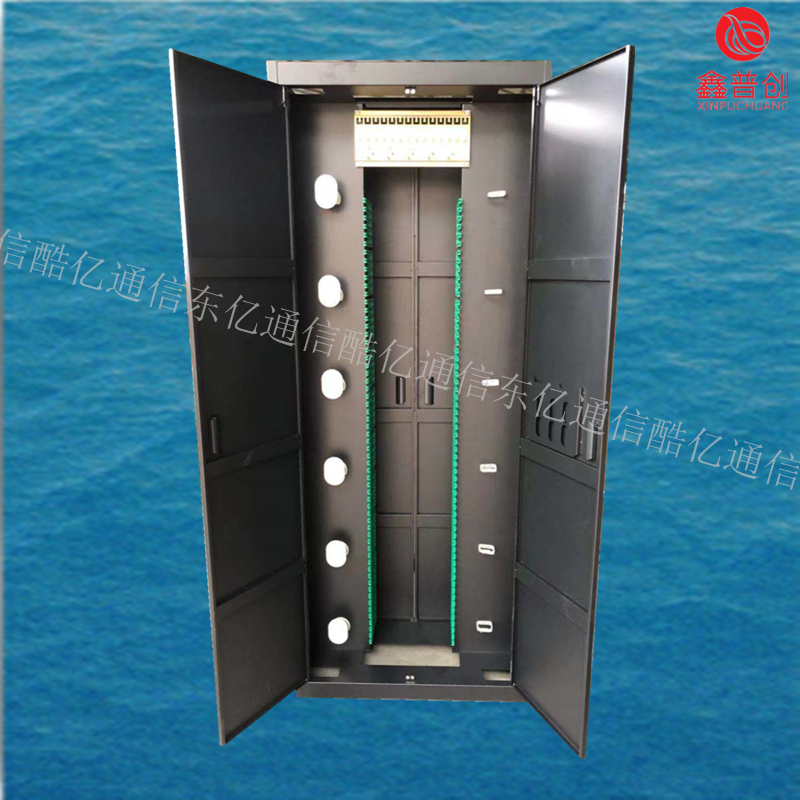

576芯ODF光纤配线架
外观结构：1、机架结构形式：1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。2、机械活动部分：机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。3、引入光缆弯曲半径:引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。4、机架结构:结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。5、保护套、衬垫及纤芯和尾纤弯曲半径:光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。6、机架的表面:涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。7、结构装置上的文字、图形、符号和标志:结构装置上的文字、图形、符号和标志应清晰、完整、无误。
产品分类：

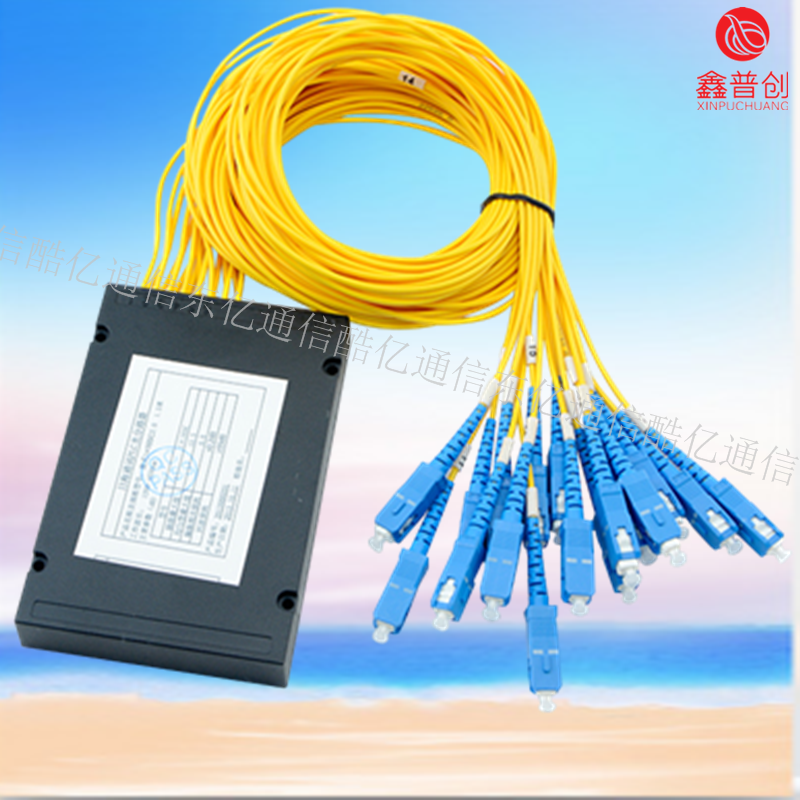

1、FTTH光纤到户系列: 光纤快速连接器、冷接子、PLC光分路器、光纤桌面盒、光纤面板、光纤法兰盘、皮线光缆、光纤楼道箱、光纤分纤箱、光缆终端盒等
2、ODF光纤配线系列：光纤配线柜、光纤配线架、光缆交接箱、ODF箱、熔配一体化模块、束状.带状尾纤、光纤跳线、熔接盘、光纤适配器、光纤衰减器等
3、MDF总配线架系列：总配线架、户外机柜、保安排、测试排、保安单元、接线工具等
4、DDF数字配线架系列：仿西门子数字配线架、DDF配线架等
5、综合布线系列：网络机柜、跳线架、配线架、理线架、网络模块、网络面板、网络跳线、分线盒、STB分线盒、卡接模块等。
576芯ODF光纤配线架
主要技术参数：
1、工作温度：-40℃~+70℃；
2、储存温度：-40℃~+70℃；
3、工作湿度：≤90%（+30℃时）；
4、大气压力：62Kpa～106Kpa；
5、绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；
6、耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；
7、插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；
8、回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；
9、互换性：≤0.2dB。
10、接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。
