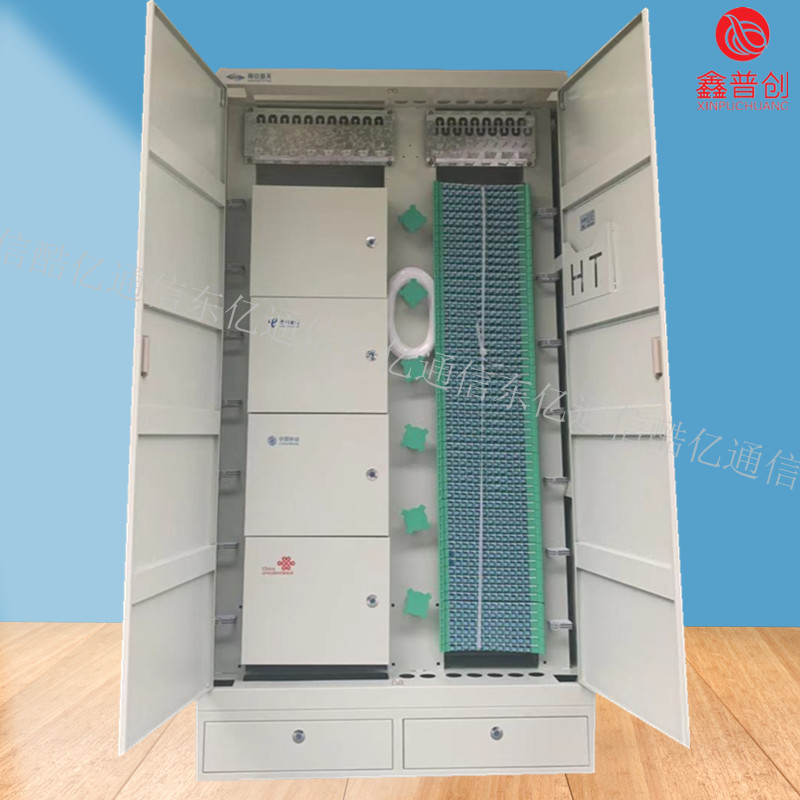

四网合一ODF光纤配线柜
单元式的光纤配线架是在一个机架上安装多个单元,每一个单元就是一个单独的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点,又通过机架的结构变形,提供了空间利用率,是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性,在操作和使用上有一定的不便。
抽屉式的光纤配线架也是将一个机架分为多个单元,每个单元由一至两个抽屉组成。当进行熔接和调线时,拉出相应的抽屉在架外进行操作,从而有较大的操作空间,使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置,可保证操作使用的稳定,准确和单元内连接器件的安全,可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间,但与单元式一样,在光连接线的存储和布放上,仍不能提供大的便利。这种机架是目前多的一种形式。
模块式结构是把光纤配线架分成多种功能模块,光缆的熔接,调配线,连接线存储及其他功能操作,分别在各模块中完成,这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供大的灵活性,较好地满足通信网络的需要。目前推出的模块式大容量光纤分配架,利用面板和抽屉等独特结构,使光纤的熔接和调配线操作更方便；另外,采用垂直走线槽和中间配线架,有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中受欢迎的一种,但它目前的造价相对较高
星型网络拓扑结构比较传统，采用星型的方式连接工作站，其中，工作站、中央节点、服务站等都是星型网络结构的重要组成，工作站和服务站由中央节点所连接。在本网络结构中，端用户通信工作由中心站来开展，一般需要集中管理中心站，以便如果有用户设备故障问题出现，及时进行维护，避免影响到其他端用户的通信。有线电视的前端则为星树网络结构的核心，借助于数条光缆向周围辐射，将光分路器设置于电缆中途，以便有效分路光信号，然后向不同光节点中输送。本种星树结构具有一对多的特点，成本支出能够显著降低。但是需要注意的是，本种网络结构需要将较多数量的光分路器给运用过来，这样众多的光节点就会共享频率，进而在很大程度上影响到网络维护工作的开展。现场的勘察在有线电视光纤网络设计中发挥着重要的作用。通过现场勘察，可以对光纤网络设计走向、光缆长度、光节点位置等数据合理把握。

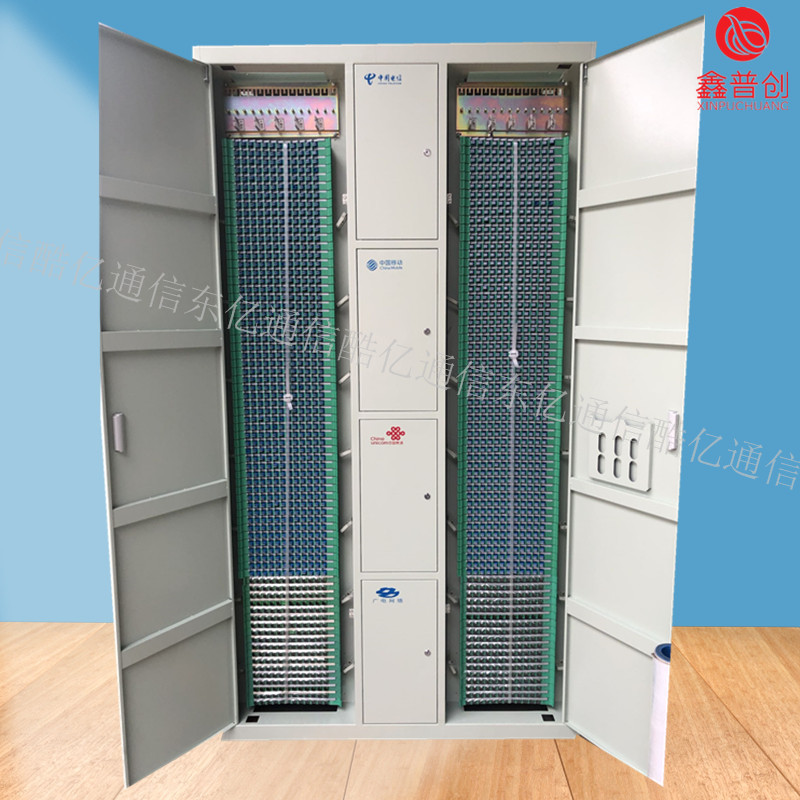

四网合一ODF光纤配线柜
实践研究表明，光纤网络设计质量会直接受到光线设备、材料的影响。因此，为了促使光纤网络设计质量得到保证，就需要将较高质量的设备材料运用过来。其中，光发射机、光接收机、光缆等都是光纤网络设计中必不可少的重要设备材料，在购买过程中，需要对商家、品牌合理选择，且深入了解市场价格，以便获取到物美价廉的设备材料。此外，还需要考察设备的实际应用情况，对光纤网络情况、实际资料等科学了解和收集，以便更好地开展设备选型工作。现场的勘察在有线电视光纤网络设计中发挥着重要的作用。通过现场勘察，可以对光纤网络设计走向、光缆长度、光节点位置等数据合理把握。因此，在具体实践中，就需要仔细调查街道两侧的分布情况，记录道路两侧的建筑物、家乡杆等数据，对光纤网络经过街道的宽度进行测量，以便对立杆高度、类型、杆间距离等合理把握，对光节点位置合理确定。通过初步确定房屋分布以及居民数量之后，详细记录光缆的路由情况。还需要整理归档现场勘察信息，绘制成图表，以便更加直观，促进光纤网络设计工作有效开展。

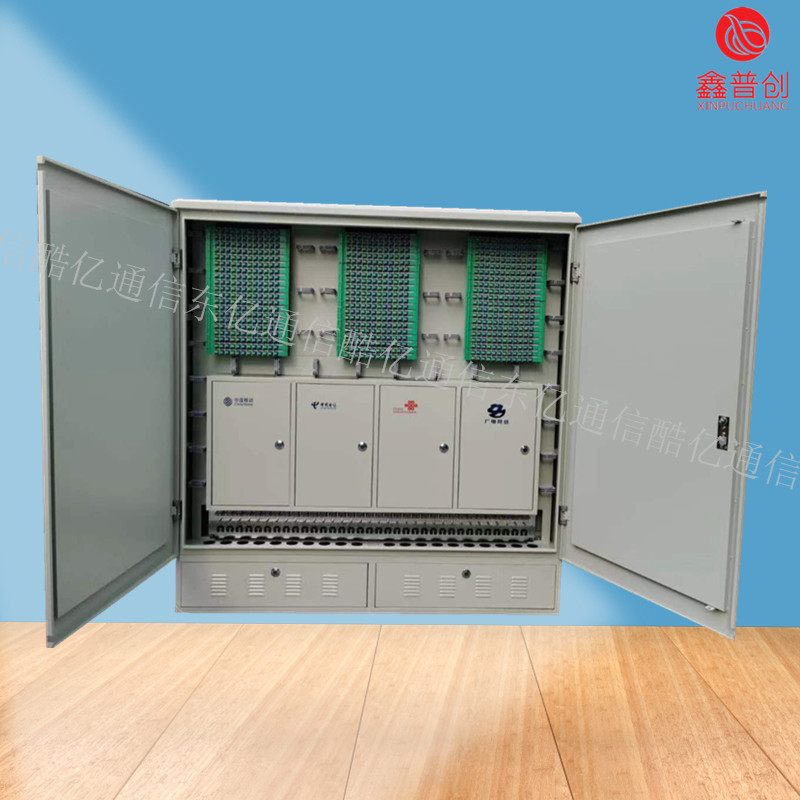

四网合一ODF光纤配线柜
