288芯三网合一共建配线柜图文详情

288芯三网合一共建配线柜

ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.

【简单介绍】

用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

【详细说明】

1、机架结构形式

1）机架结构有封闭式、半封闭式和敞开式。

2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。

3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。

2、机械活动部分

机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。

3、引入光缆弯曲半径

引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。

4、机架结构

结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。

5、保护套、衬垫及纤芯和尾纤弯曲半径

光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。

6、机架的表面

涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

7、结构装置上的文字、图形、符号和标志

结构装置上的文字、图形、符号和标志应清晰、完整、无误。

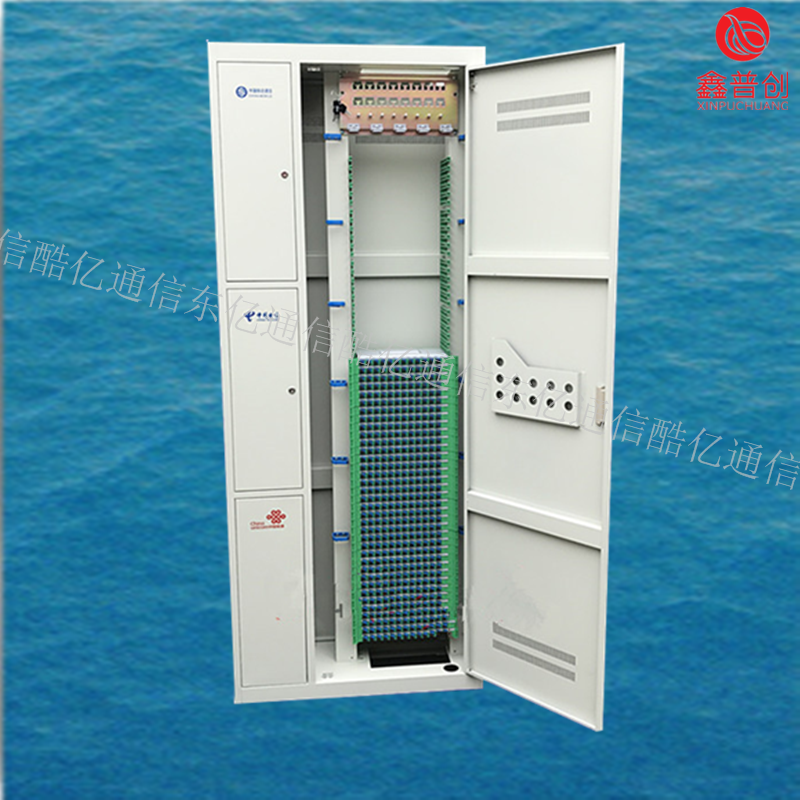

288芯三网合一共建配线柜

光纤通信技术具有频带宽、容量大的特点，相比于微波技术，光纤在信号传输上的容量高出数十倍；相比于电波频率，光纤的光波频率高出十几倍。单纯从光纤的频带宽度来看，光纤传输带的宽度比铜缆、电缆都要大，而且传输过程中的损耗较小，这是一个巨大的优势。综合来看，光纤通信的信息传输容量大、传输距离远，这是其他通信技术难以比拟的。我国目前常用的光纤材质为石英光纤，相比于其他材质的损耗低，可以降低施工运营成本。另外，玻璃材质具有电器性质，而且石英光纤在具体施工中，由于绝缘性能良好，因此不需要设置接地和回路，能加快施工进度、降低施工成本。通信企业要想获得长远发展，就必须通过节约成本提高竞争力，光纤通信技术的应用刚好满足这一要求。

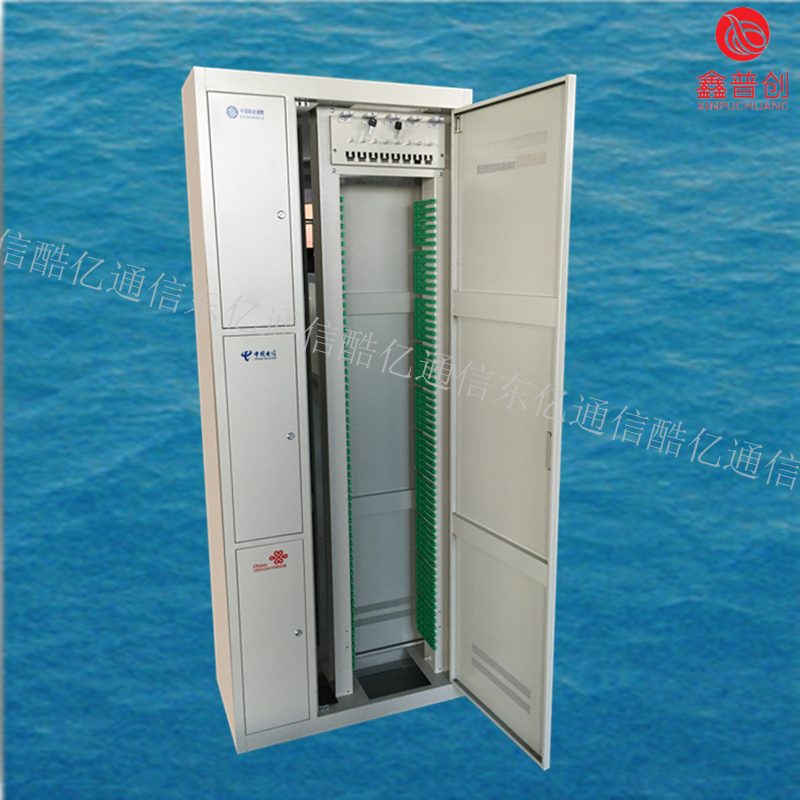

288芯三网合一共建配线柜
