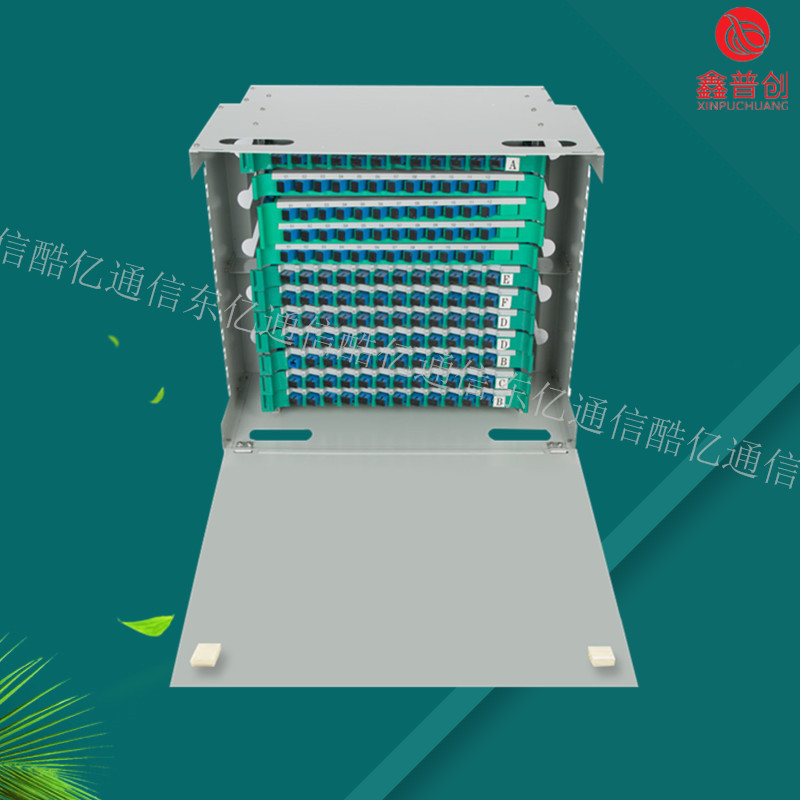

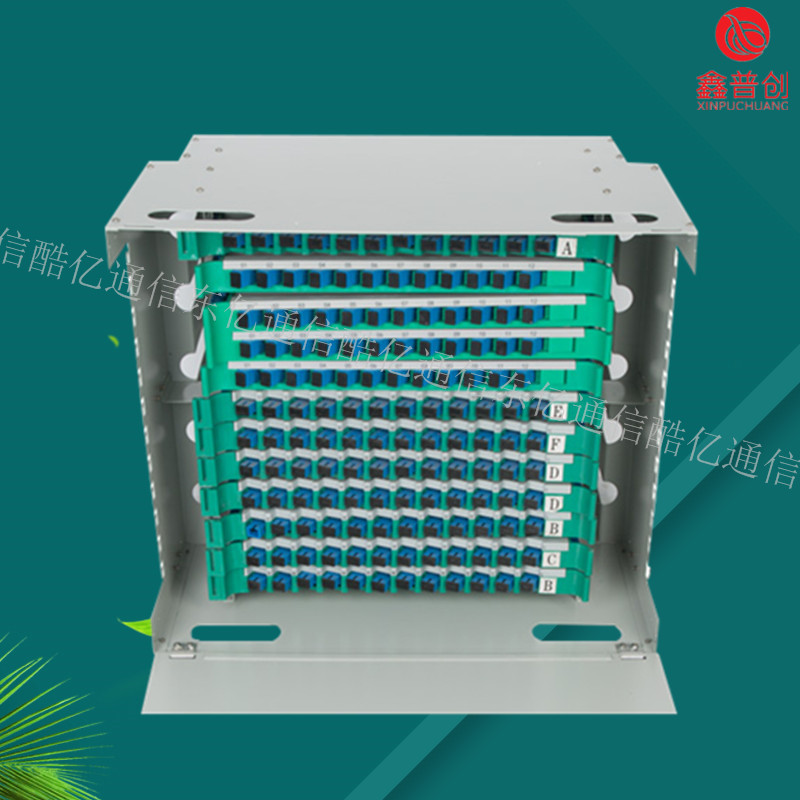

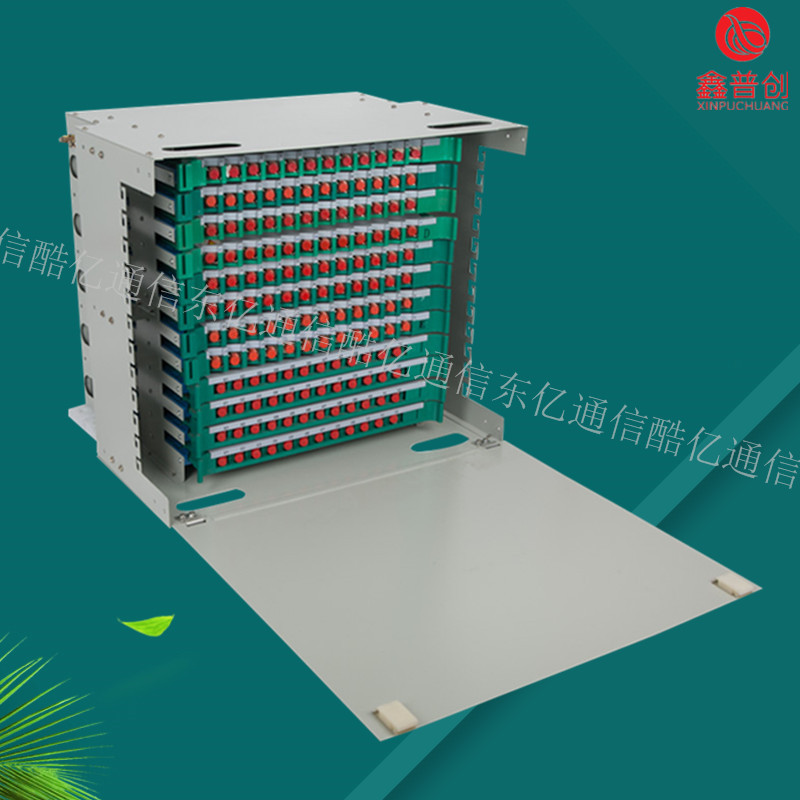

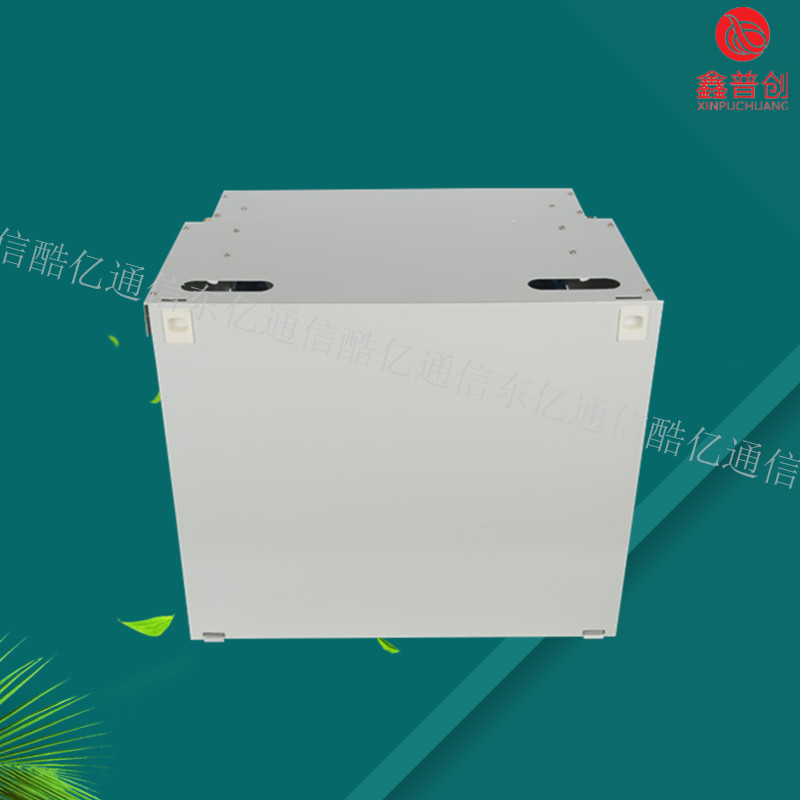

144芯ODF单元箱
材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑，外形美观，使用方便；所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性；全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。箱体颜色：灰色 规格：19寸标准安装ODF单元箱。机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm；光缆进入机箱，曲率半径大于光缆直径的15倍。安装方式：既可装入配线架机柜，也可壁挂安装。应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统备注：如需特殊规格可根据客户要求定做。
ODF箱又称熔配一体化模块，又称熔配一体化单元盒、ODF单元盒或熔接框，熔配一体化模块单元盒、熔接框、ODF单元盒，常规24芯、48芯、72芯、96芯、144芯。是用于光缆引入、固定和保护、光缆终端与尾纤熔接, 用户可根据实际需求选配单元数量或法兰盘数量。是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架，也可与数字配线单元 、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。壳体采用静电喷塑，外形美观，使用方便。内配光缆固定装置、熔接盘、过线环。熔接盘采用叠加式结构，配置灵活，最大容量可达96芯，使用带状光缆可达144芯。具有使光缆金属构作与终端盒壳体绝缘并能方便地引出接地的功能。能提供充足的光缆终端安放和余留光纤存储空间。可根据用户需求定制特殊规格尺寸。
144芯ODF单元箱
在光纤的通信系统中，光纤的传输带宽比电缆或铜线大很多，单模光纤的宽带具有几十GHz•km。对于单波长光纤通信系统来说，因终端设备出现电子瓶颈反应，而使光纤带宽的优势难以发挥出来，一般选取各种不同技术进行传输容量的增加，尤其在当前密集波分复用技术的应用中，地使光纤的传输容量得到了增加，能够让光纤的传输容量扩大几倍甚至可达到几十倍之多。从现在来看，单波长光纤通信的传输速率通常在2.5Gbps至10Gbps之间，在采用该技术可以实现的是多波长传输系统的传输速率比单波长传输系统高出数百倍之多，其巨大的带宽优势使得单模光纤成为当前电信宽带综合业务网的首推介质。光纤的芯径非常细，其直径大约是0.1毫米，采用多芯光纤构成光缆的直径也相当的小，八芯光缆的直径大约为10毫米之小，而标准的同轴电缆却达到47毫米之大。
144芯ODF单元箱
