720芯三网融合配线柜
ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.
【简单介绍】
用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。
【详细说明】
1、机架结构形式
1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。
3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。
3、引入光缆弯曲半径
引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。
4、机架结构
结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。
6、机架的表面
涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。
7、结构装置上的文字、图形、符号和标志
结构装置上的文字、图形、符号和标志应清晰、完整、无误。
720芯三网融合配线柜
东亿通信设备厂为电信通信机房、户外机柜、网络通讯、室内覆盖、基站建设、数据通信等提供部分配套产品及零附件。
主要生产产品有：
一、总配系列（MDF):25回线保安排，三十二回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架（柜）

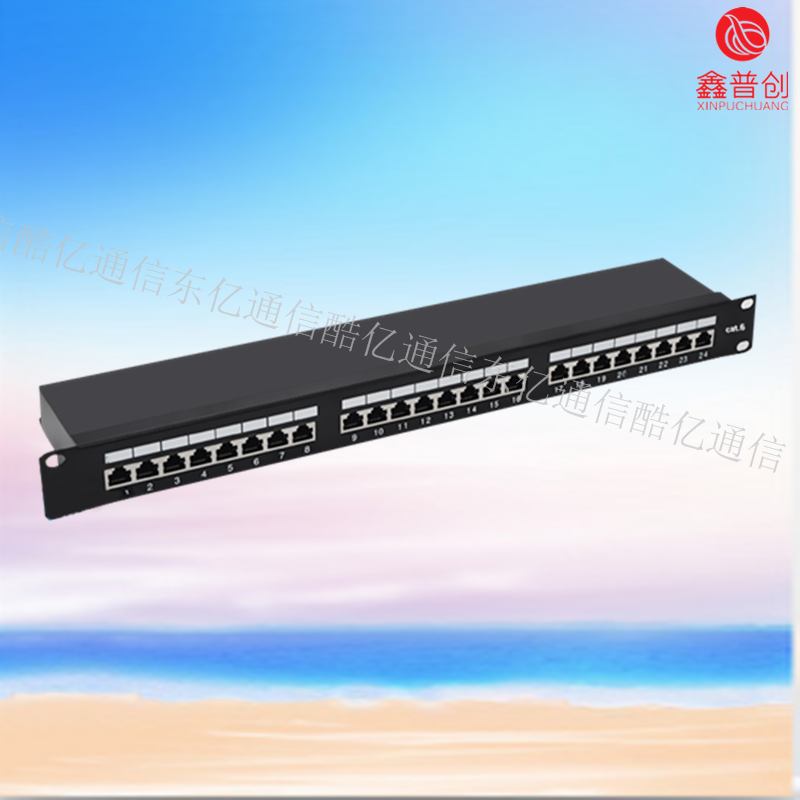

二、综合布线产品：网络配线架，理线架，110跳线架，超五类、六类模块、信息面板，卡接模块，不锈钢背架，分线盒，网络与通信工具等。

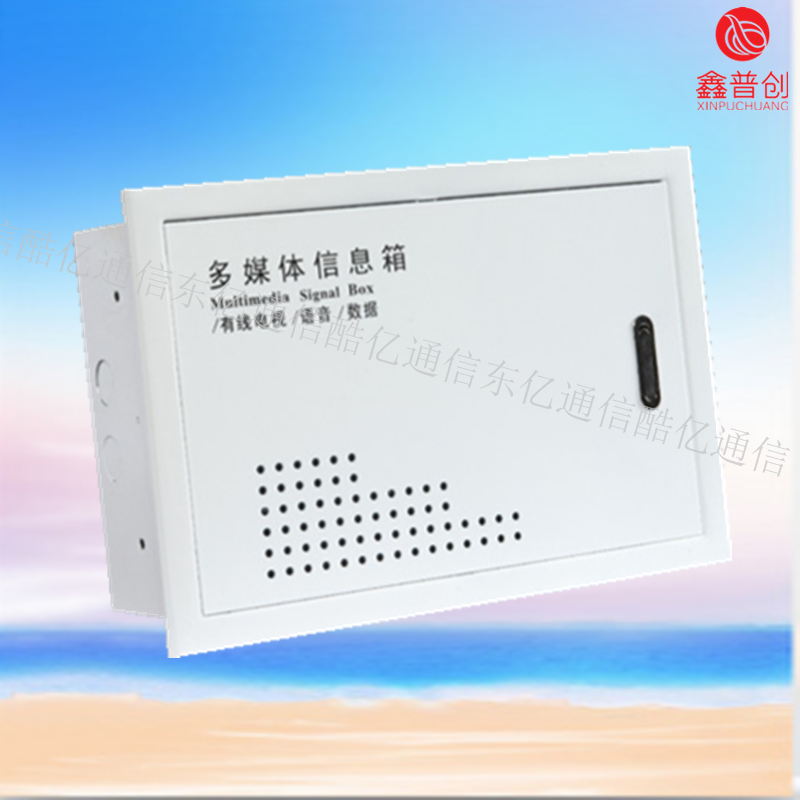

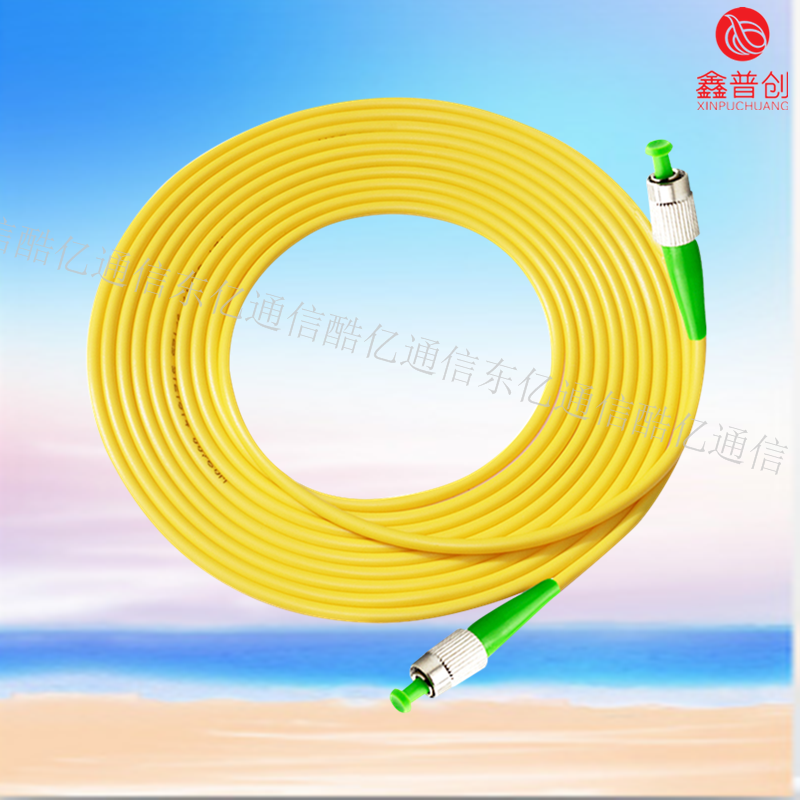

三、光配系列（ODF):光缆交接箱，光纤分线箱，光缆接头盒，光缆终端盒，ODF光纤配线架，监控箱，三网融合箱，MODF光纤总配线架，光纤适配器、熔纤盘，六位卡条（附件），光纤跳线，光纤尾纤，ODF配线箱，光纤面板，光纤桌面盒，光纤快速连接器，终端盒，光纤配线单元，光纤配线架（柜）等

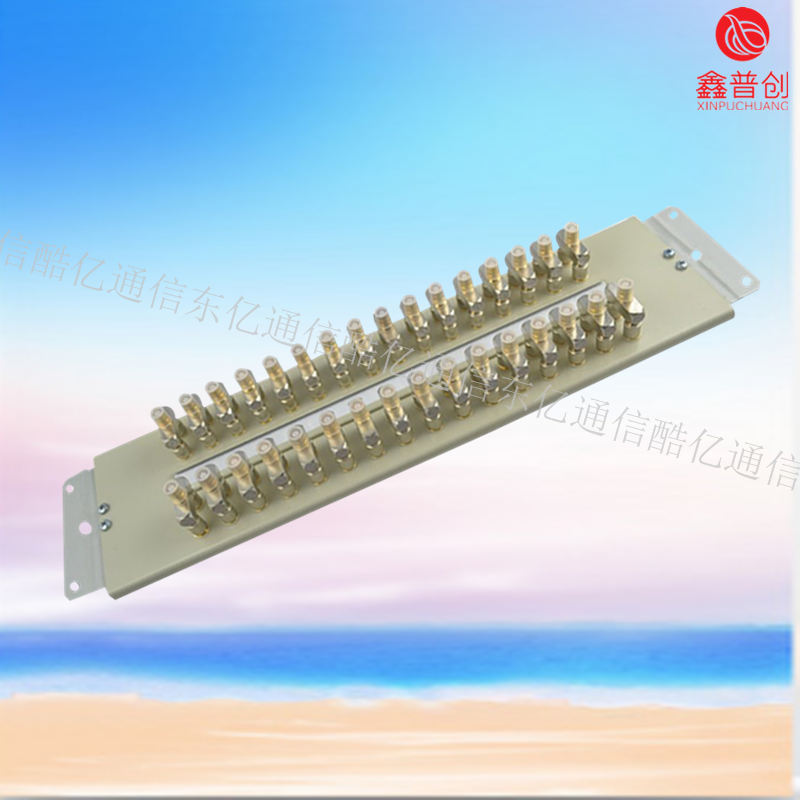

四、数配系列（DDF）：数字配线架、同轴连接器等
