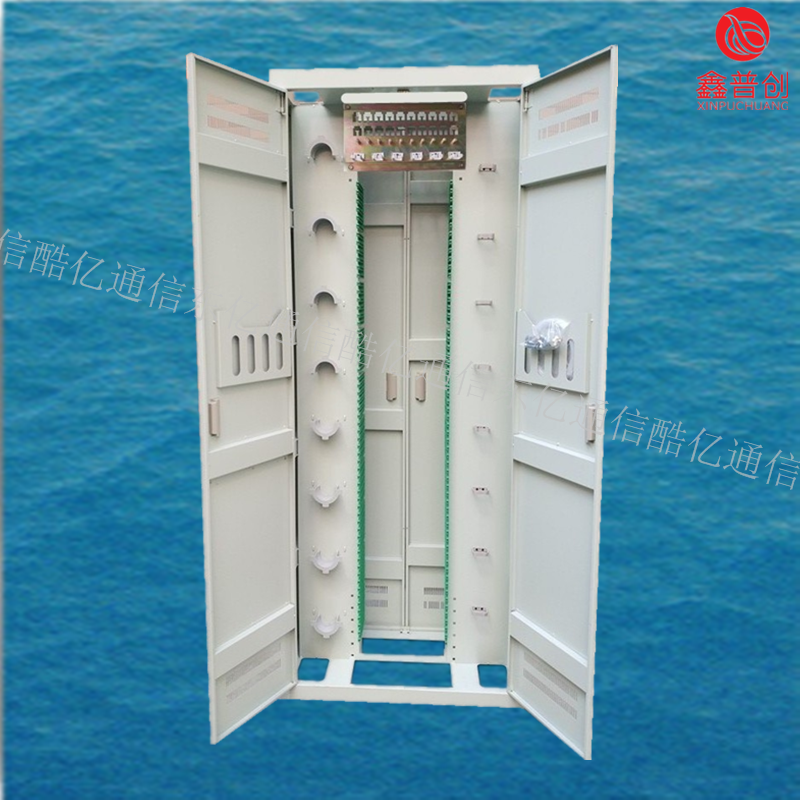

360芯光纤配线柜
1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。1、模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；
2、系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有系列高品质的光器件产品，并能提供系统的解决方案；3、人性化：强调人性化操作、管理等，正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；4、标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订。
ODF光纤配线架是传输系统的一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器的安装、光路的调接、多余尾纤的存储及光缆的保护等，他对于光纤通信网络安全运行和灵活使用有着重要的作用。过去十年多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接器操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
360芯光纤配线柜
SDH设备到DDF:举例华为SDH传输设备OPTIX2500+，既然是DDF当然是E1业务了，它的连接DDF是这样的，业务经过业务处理板PQ1到对应的E12S单板出2M线（一般管这个叫设备线），（PQ1是E1业务处理板，该板上没有接口，需要E12S的配合，E12S是出线板，这里举例的是120Ω的例子。）2M线做到DDF的一侧，DDF不是一个两边有接口的东西么，另外一侧就是留着跳线用的。当然DDF和SDH设备的单板也有分120Ω和75Ω的区别，总之大概就是这个意思。2、DDF到DDF之间的跳线:传输设备的设备线连的DDF一般叫DDF OUT ，还有一种是交换设备的设备线连的DDF叫DDF IN，那么就有了几种接线方式，即DDF OUT到DDF OUT，DDF OUT到DDF IN DDF IN到DDF IN，说白了就是传输到传输，交换到交换，传输到交换，不管你怎么接，只要记住一个宗旨，就是有信号接没信号就好，非要给个说法的话就是传输到传输交叉接，传输到交换平行接，交换到交换交叉接，就是这么简单。
360芯光纤配线柜
