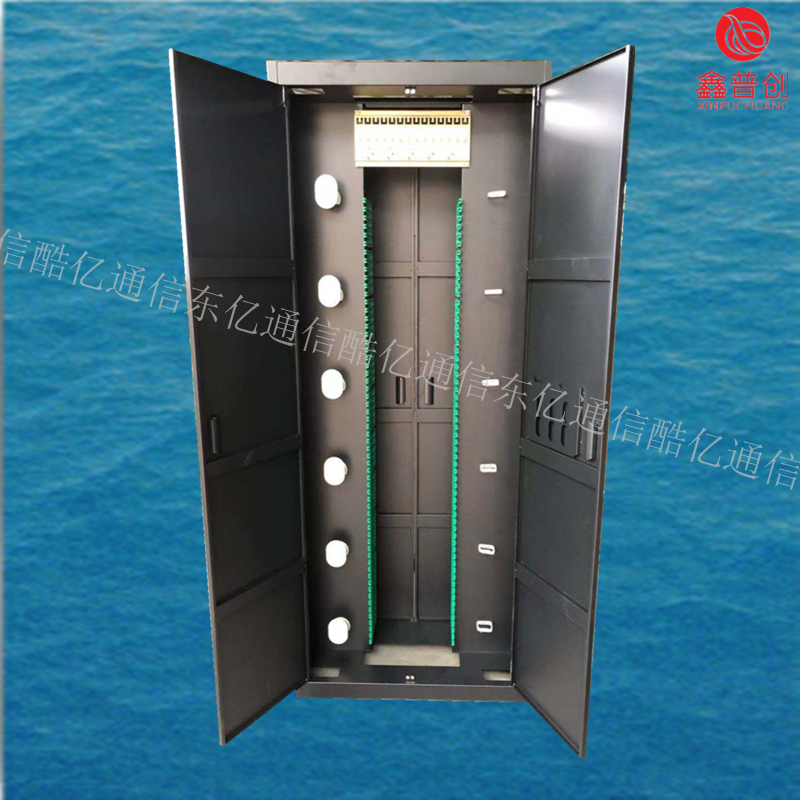

144芯光纤配线柜
ODF光纤配线架是传输系统的一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器的安装、光路的调接、多余尾纤的存储及光缆的保护等，他对于光纤通信网络安全运行和灵活使用有着重要的作用。过去十年多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接器操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
1、纤芯容量：一个光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。2、功能种类：光纤配线架作为光缆线路的终端设备应具有4项基本功能。①固定功能光缆进入机架后，对其外光纤护套和加强芯要进行机械固定，加装地线保护部件，进行端口保护处理，并对光纤进行分组和保护。②熔接功能：光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕存储，并对熔接接头进行保护。③调配功能：将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器能够灵活插、拔；光路可进行自由调配和测试。④存储功能：为机架之间各种交叉的光连接线提供存储，使它们能够规则整齐的放置。配线架内应有适当的空间和方式，使这部分的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。

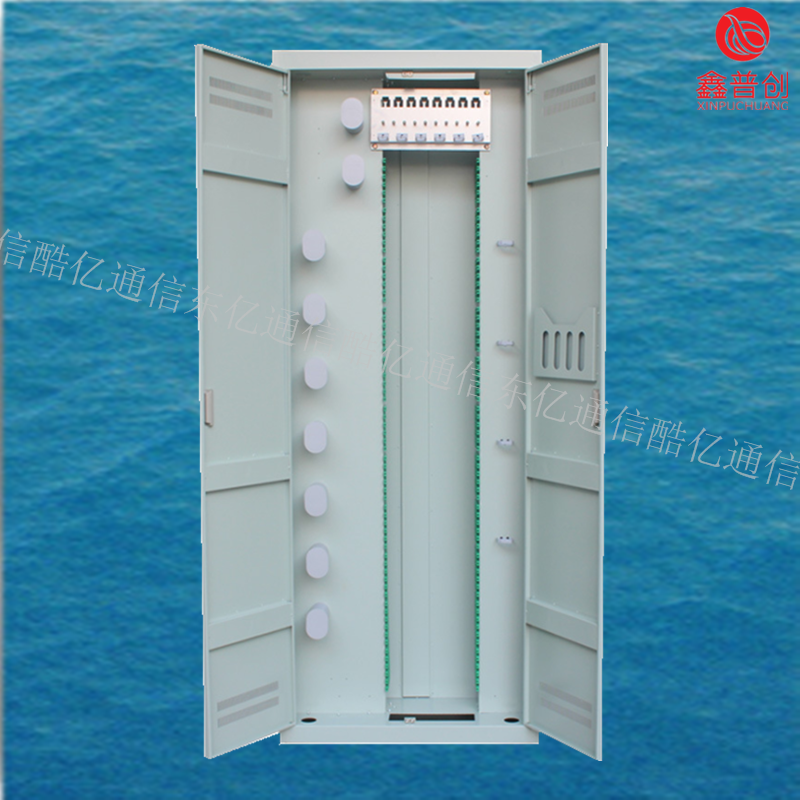

144芯光纤配线柜
东亿通信设备厂为电信通信机房、户外机柜、网络通讯、室内覆盖、基站建设、数据通信等提供部分配套产品及零附件。
主要生产产品有：
一、 总配系列（MDF）：25回线保安排，三十二回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架（柜）
二、综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，不锈钢背架，分线盒、网络与通信工具等。
三、光配系列（ODF）：光缆交接箱，光纤分纤箱，光缆接头盒，光缆终端盒，ODF光纤配线架，监控箱，三网融合箱，MODF光纤总配线架，光纤适配器、熔纤盘，六位卡条（附件）、光纤跳线、光纤尾纤、ODF配线箱、光纤面板、光纤桌面盒，光纤快速连接器，终端盒、光纤配线单元、光纤配线架（柜）等
四、数配系列（DDF）：数字配线架、同轴连接器等

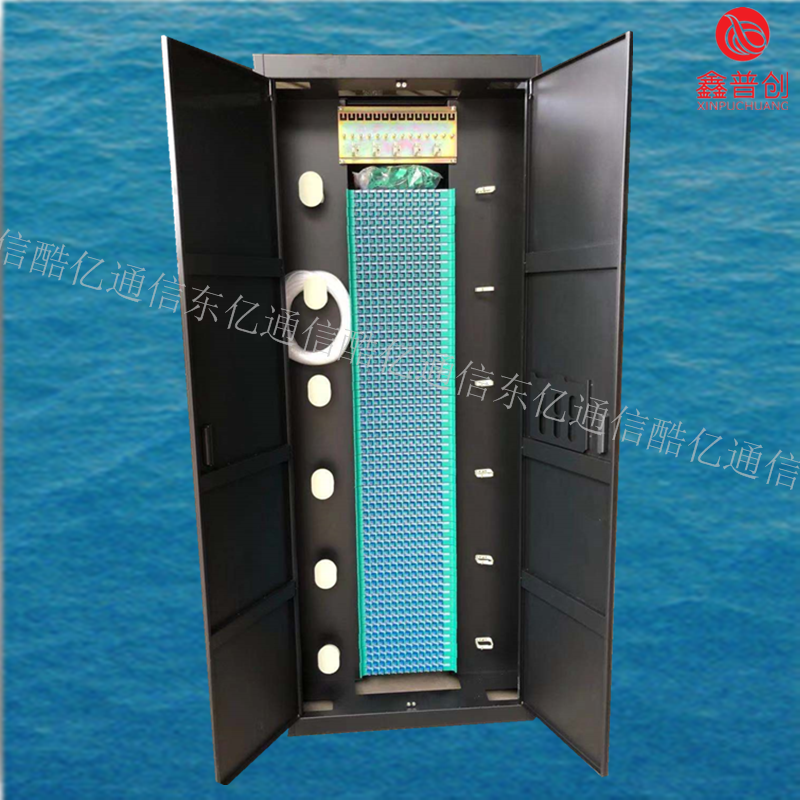

144芯光纤配线柜
