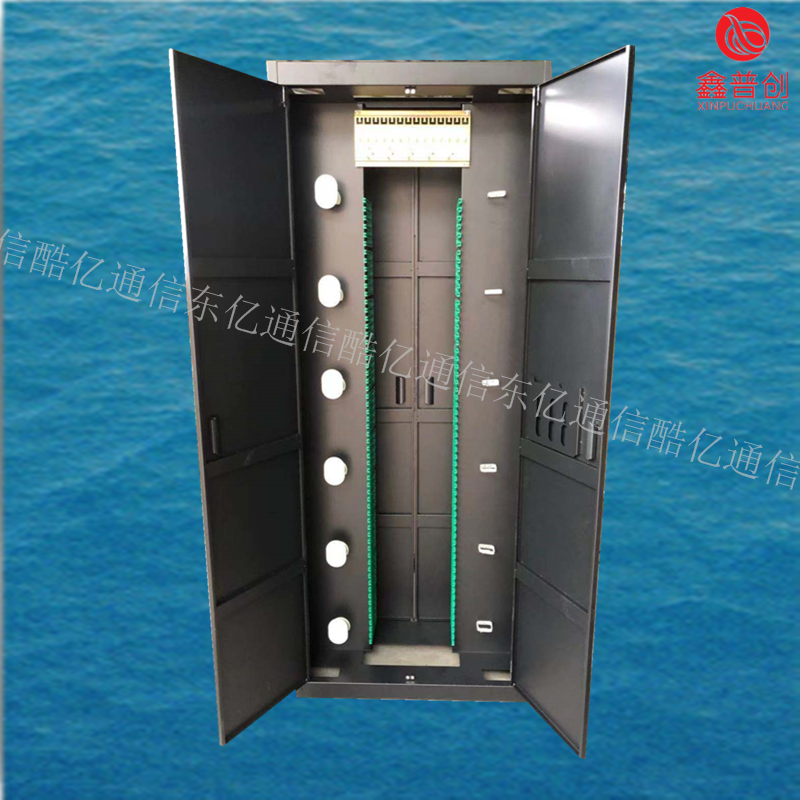

864芯光纤配线架
、SDH设备到DDF:举例华为SDH传输设备OPTIX2500+，既然是DDF当然是E1业务了，它的连接DDF是这样的，业务经过业务处理板PQ1到对应的E12S单板出2M线（一般管这个叫设备线），（PQ1是E1业务处理板，该板上没有接口，需要E12S的配合，E12S是出线板，这里举例的是120Ω的例子。）2M线做到DDF的一侧，DDF不是一个两边有接口的东西么，另外一侧就是留着跳线用的。当然DDF和SDH设备的单板也有分120Ω和75Ω的区别，总之大概就是这个意思。2、DDF到DDF之间的跳线:传输设备的设备线连的DDF一般叫DDF OUT ，还有一种是交换设备的设备线连的DDF叫DDF IN，那么就有了几种接线方式，即DDF OUT到DDF OUT，DDF OUT到DDF IN DDF IN到DDF IN，说白了就是传输到传输，交换到交换，传输到交换，不管你怎么接，只要记住一个宗旨，就是有信号接没信号就好，非要给个说法的话就是传输到传输交叉接，传输到交换平行接，交换到交换交叉接，就是这么简单。
ODF光纤配线架是传输系统的一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器的安装、光路的调接、多余尾纤的存储及光缆的保护等，他对于光纤通信网络安全运行和灵活使用有着重要的作用。过去十年多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接器操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

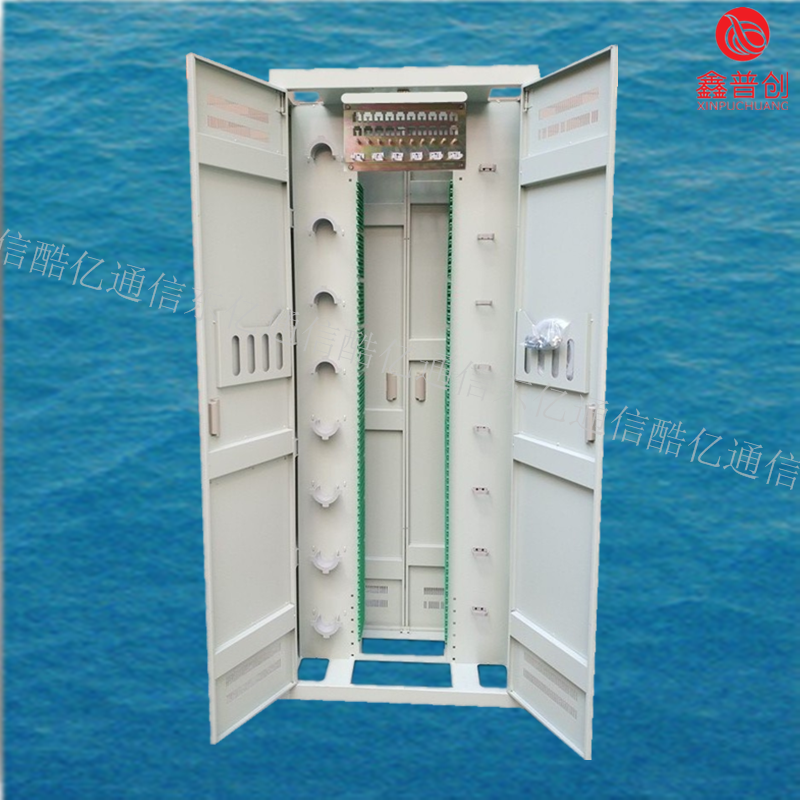

864芯光纤配线架
全体员工始终以“团结、创新、开拓，进取”为精神宗旨，以客户满意度为标准，以精益求精的态度不断延续着产品的口碑。“为客户创造价值，为社会积累财富”，我们坚持不渝的秉持强烈的社会责任感，的技术及成本优势，在行业内打造“东亿”品牌。现我东亿通信致力于数据通信，电信通信网络提供基于光纤传输，通道的系列产品，其广泛应用于城域网，接入网、FTTH、CATV等不同层级的网络。
公司一贯坚持“质量，用户至上，服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，的服务，.竭诚与国内外商家双赢合作，共同发展，共创辉煌！
诚信东亿，合作到长久！真诚东亿人期待与你至诚的合作，促进友谊并期待与您建立长久良好的伙伴关系！
