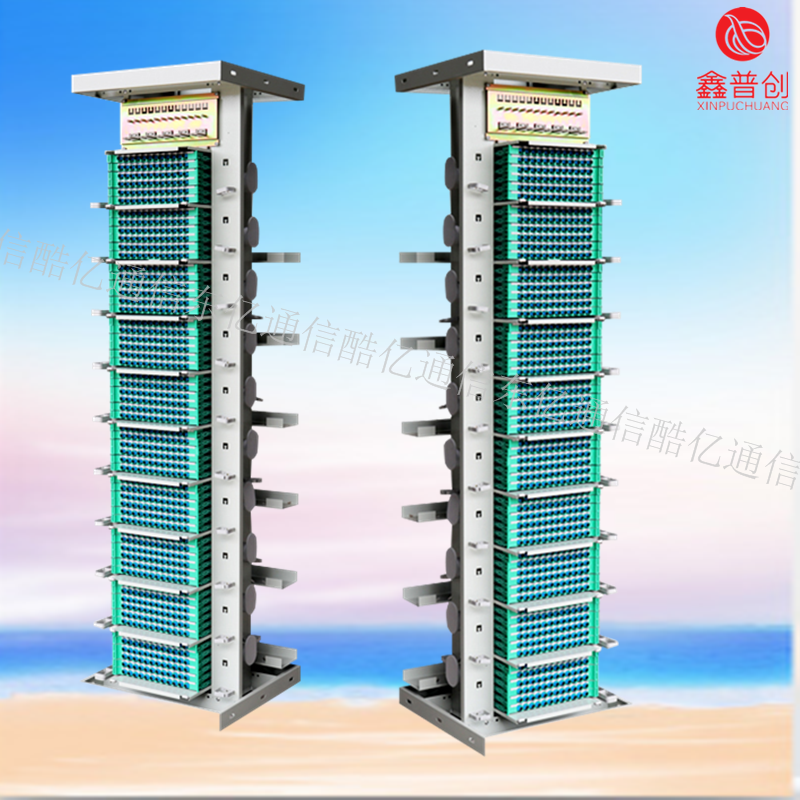

1152芯OMDF光纤总配线架

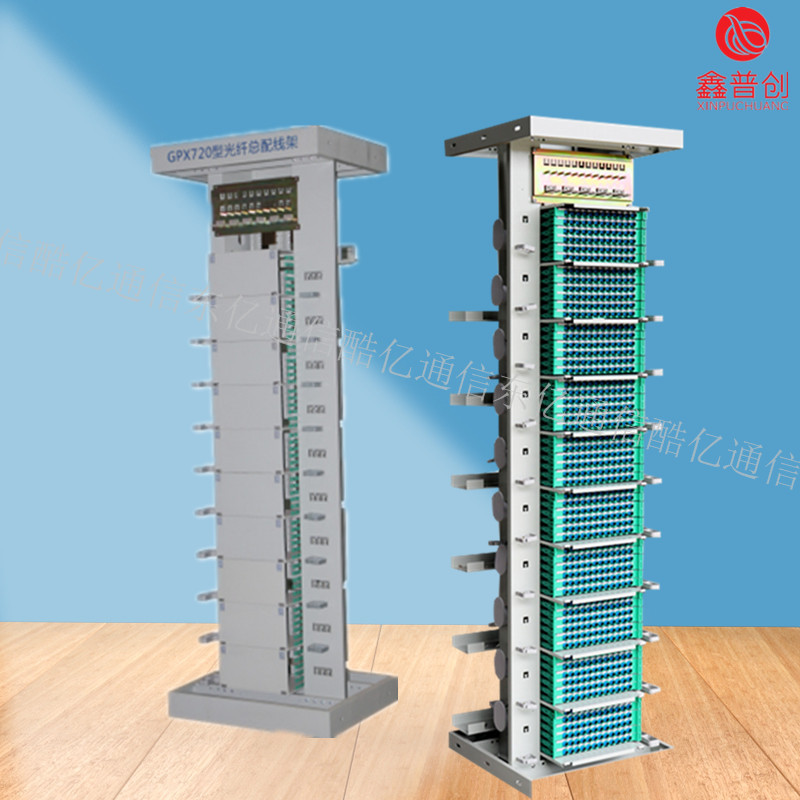

GPX型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。OMDF配线架|OMDF总配线架|OMDF光纤总配线架|FTTH接入层光纤分配架|光纤跳线架规格（288芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯等光纤总配线架） （Fiber Optic Distribution frame），又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备
机柜尺寸：
序 号 | 型 号 | 机架容量 | 结构尺寸（mm） | 备注 |
1 | HDGPXSAⅠ | 内线容量768芯，外线容量720芯 | 2600×840×600 | |
2 | HDGPXSAⅡ | 内线容量576芯，外线容量648芯 | 2200×840×600 | |
3 | HDGPXSAⅢ | 内线容量480芯，外线容量576芯 | 2000×840×600 | |
4 | HDGPXSBⅠ | 内线容量864芯，外线容量792芯 | 2600×840×600 | |
5 | HDGPXSBⅡ | 内线容量672芯，外线容量648芯 | 2200×840×600 | |
6 | HDGPXSBⅢ | 内线容量576芯，外线容量576芯 | 2000×840×600 |

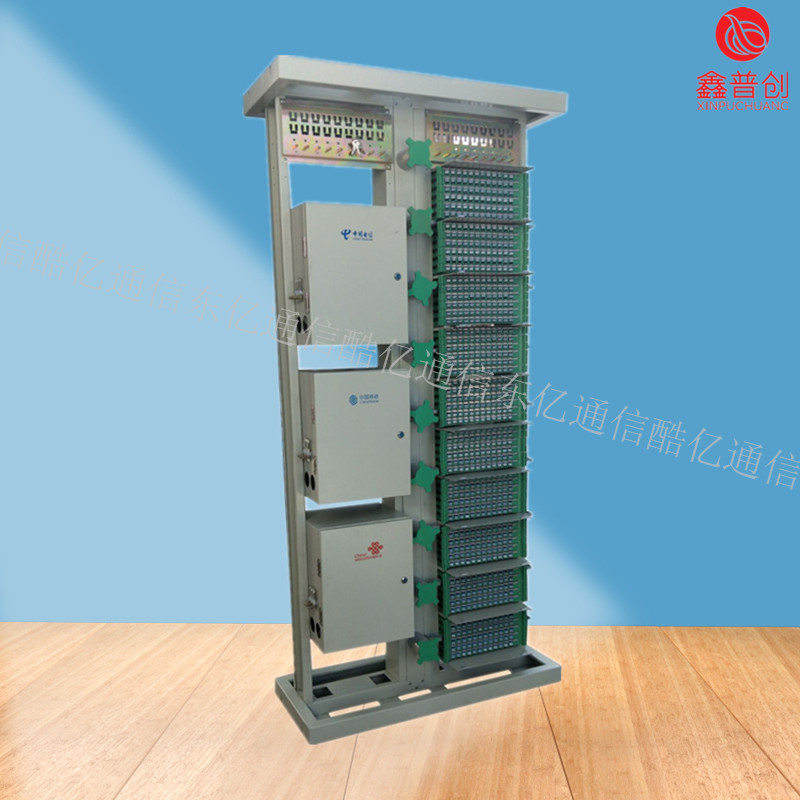

双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。

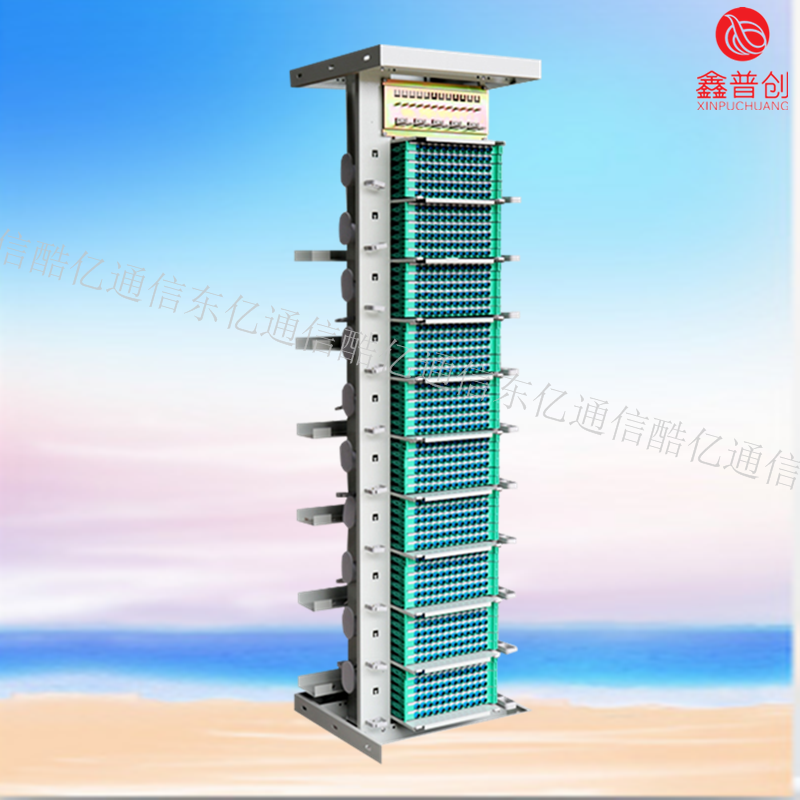

1152芯OMDF光纤总配线架
由于电力系统通信过程复杂，若运用传统通信方法势必会降低电网的输出效率，但光纤通信可满足不同接口需求，因而无需转化接口方式，实现了中断线输导与通信网络拓展性能的提升。此外，电力系统对于实时性要求较高，而光纤通信技术可以保障系统数据的实时传输，提升了电力通信效率。随着信息时代的到来，电力通信网络所面临的挑战日趋严峻，所需承担的使命越来越多，而光纤通信技术的应用有助于电力系统通信灵活性的提升，光纤通信强大的抗磁干扰性能，有助于减小外部环境对电力系统的干扰，有效控制电力通信安全事故的发生，提升电力通信网络的安全性、可靠性。较其他传导介质而言，光纤数据传输过程损耗更低，有助于大限度地保障数据完整性，促进其在长跨距传输中的应用。
