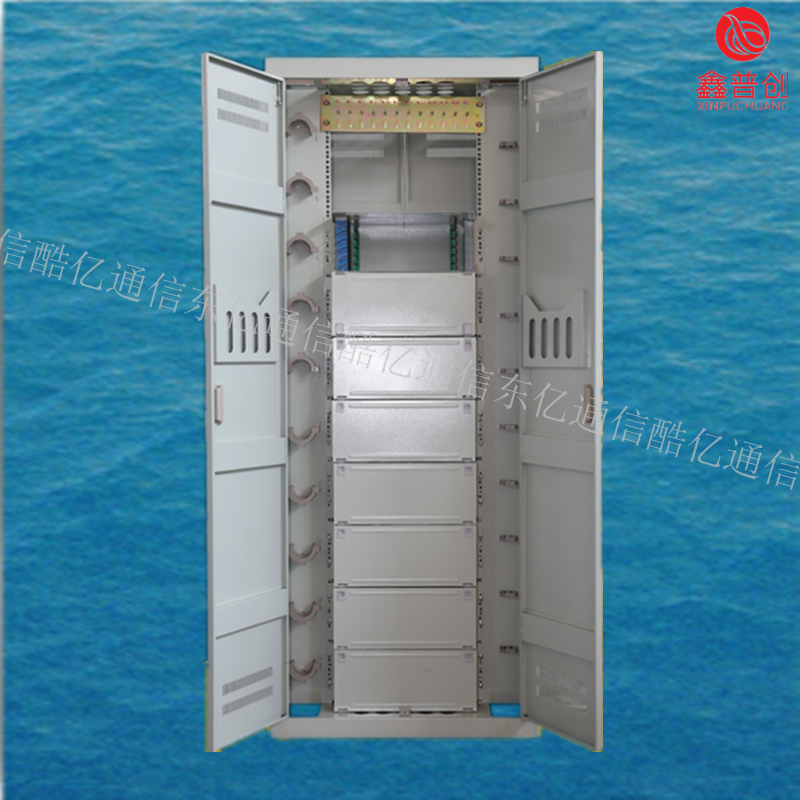

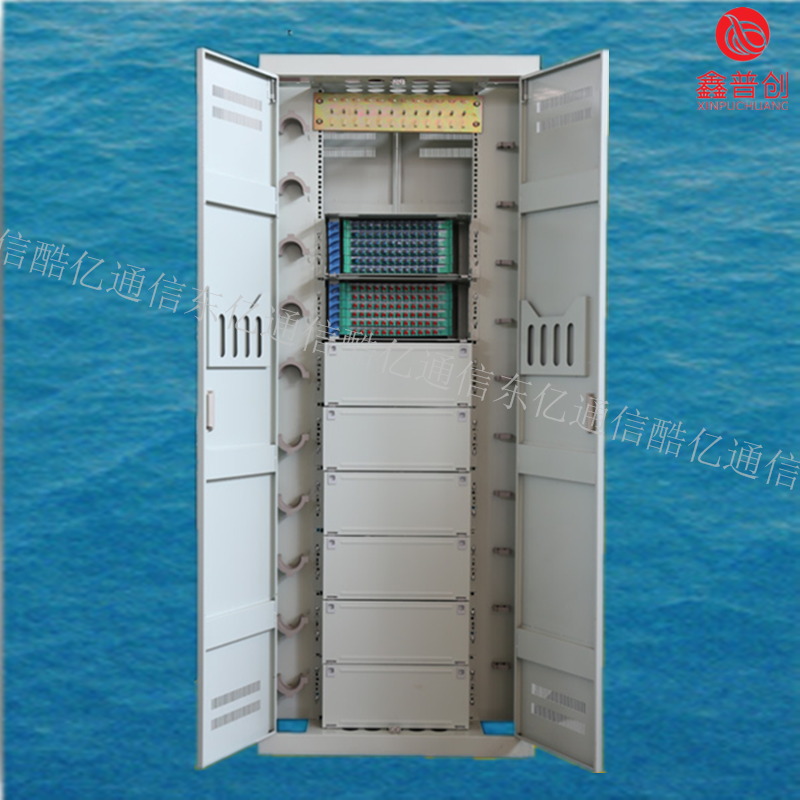

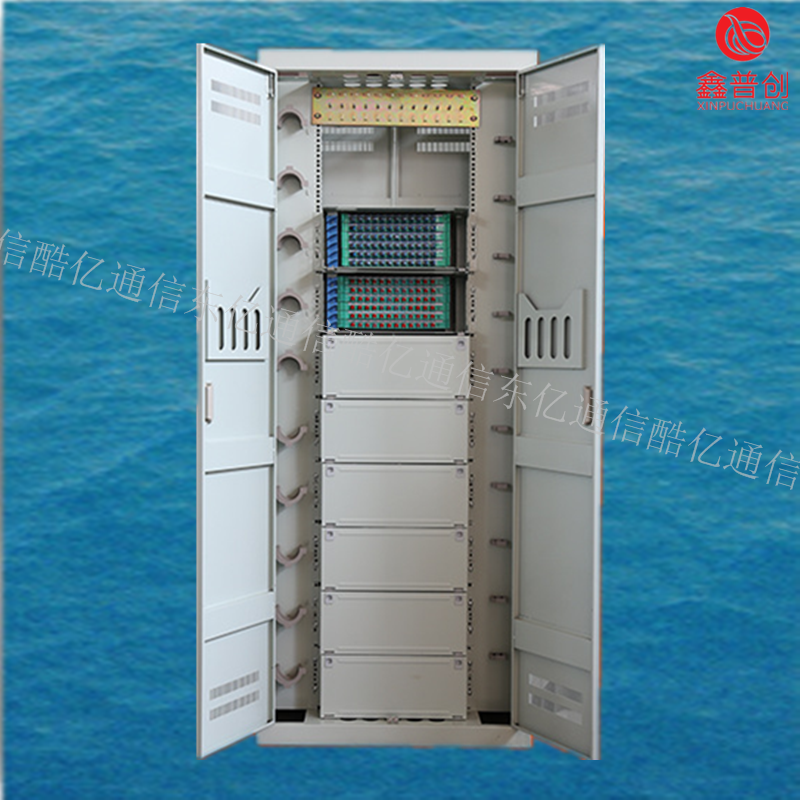

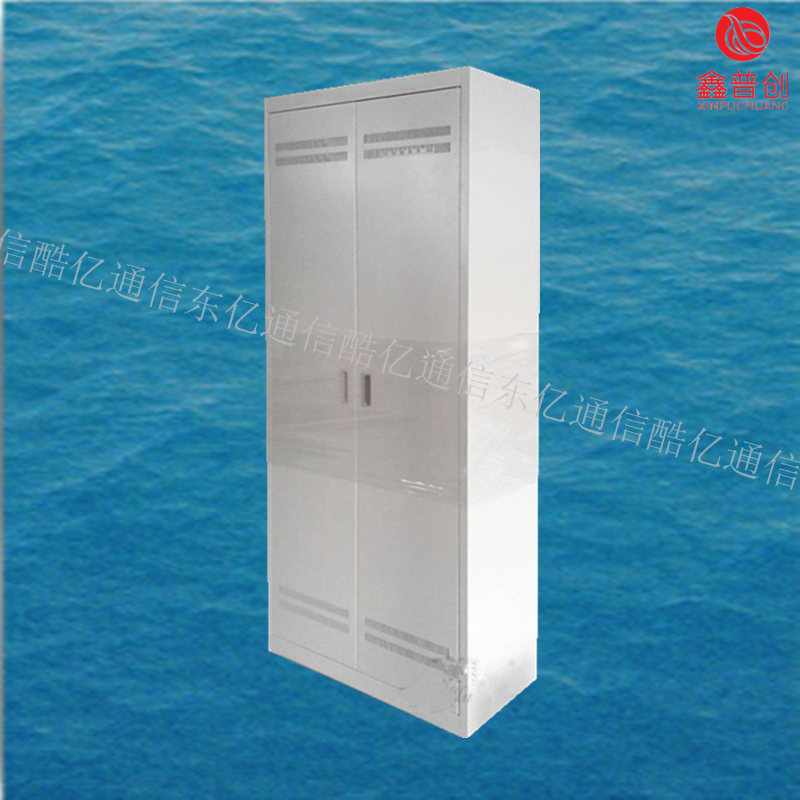

子框式ODF光纤配线架
1、机架结构形式
1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。
3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。
3、引入光缆弯曲半径
引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。
4、机架结构
结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。
6、机架的表面
涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。
7、结构装置上的文字、图形、符号和标志
结构装置上的文字、图形、符号和标志应清晰、完整、无误。
自承式光缆主要分为两种，即金属自承式光缆和全介质自承式光缆。全介质自承式光缆的质量很轻、直径很小、结构式全绝缘的，尤其是它的光学性能非常的稳定，就能够降低停电造成的损失，这种光纤非常的特殊；金属自承式光缆具有简单的结构、较低的成本，应用与电力系统时不需要将短路电流和热容量考虑在内。光纤复合地线指的是输电线路中一种电力光缆，这种光缆将光纤单元复合在输电线路相线中。光纤复合地线将电力系统的线路进行充分的利用，防止和外界发生矛盾，这是电力通信系统应用的一种新型光缆，对解决架空线路受限问题非常有效，也可以防止发生雷击时间，除此之外，在使用光纤复合相线以后，使地线绝缘的运行更加稳定，也节省了电能。子框式ODF光纤配线架
目前，电力系统中广泛应用光纤通信技术，而光纤通信技术不断加大网络规模和网络结构的复杂性。良好的维护电力系统光纤通信网是电力系统更加安全和可靠的保证。要提高电力系统工作人员的技能和综合素质，需要对他们就行全面的培训；第二，积极引进先进设备，更新技术和设备，维持光纤通信网络的正常运行。近的几年，网络技术不断的创新和发展，网络的交换和传输不断的更新换代。将来，网络的发展趋势就是智能化网络，具有网络主宰、高度集成、数字化的特点。目前网络的接入主要是通过双绞线，虽然双绞线具有较好的传输质量，可是和光纤还是存在很大的差距。如果应用光接入网，管理和维护网络的成本就会降低，甚至可以建立光透明网络，实现真正的多媒体。子框式ODF光纤配线架
