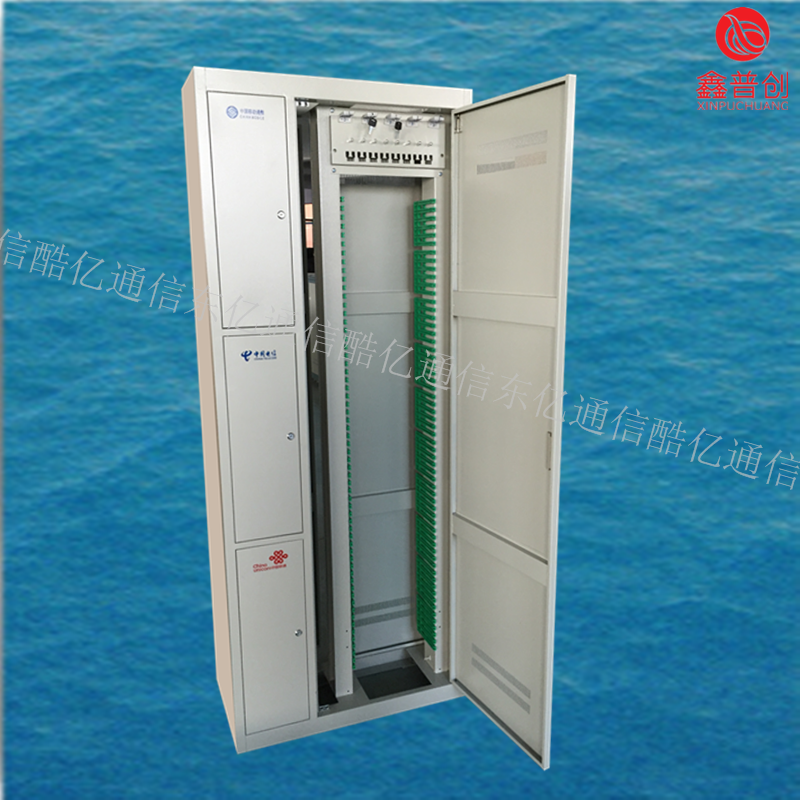

三网合一ODF光纤配线架实物拍摄

三网合一ODF光纤配线架

光纤配线架作为光缆线路的终端设备应具有4项基本功能。①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。④存储功能为机架之间各种交叉连接的光连接线提供存储。

使它们能够规则整齐地放置。配线架内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足小弯曲半径的要求。随着光纤网络的发展，光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样，既使这些部件方便地应用到网络中，又给光纤配线架增加了功能和灵活性。可上进缆或下进缆且全正面化操作，使用方便；适配器安装倾斜30°角，避免弧光直射入眼并保证光纤弯曲半径；完善的接地装置、安全可靠；走纤路由标识清晰、完善，方便维护与管理；安装于19英寸标准机柜内。光纤单元盒采用模块化设计，内部有托盘，在一个托盘内实现配线及熔接。单元盒规格分四种：24芯、48芯、72芯和过线单元盒。三网合一ODF光纤配线架

涂覆层表面应光洁、色泽均匀、无流挂、无露底，钣金件表面刺、锈蚀等缺陷；结构件不得有毛刺、扭曲、划碰伤等缺陷；塑料件表面应光洁，颜色均匀无明显差异，无裂纹、划伤；回波损耗：FC/PC≥40dB，FC/SPC≥45dB，FC/UPC≥50dB，所有非金属材料结构件及光纤连接器的燃烧性能，在施加试验火焰的持续燃烧时间结束后，试验样品没有起燃；试验样品离火后持续有焰燃烧时间不超过10S；火焰或从试验样品上掉落的燃烧或颗粒未使燃烧慢延到放在试验样品下面的底层。制定计划，日常巡检。光缆维修，补挂光缆标志牌、加套塑料管，重新绑扎、整理。光缆外力施工现场盯防。管道、杆路、交接设备维护。主要包括日常巡检、更换井盖、井号油漆、描字、清理垃圾、杆路维护等。三网合一ODF光纤配线架
