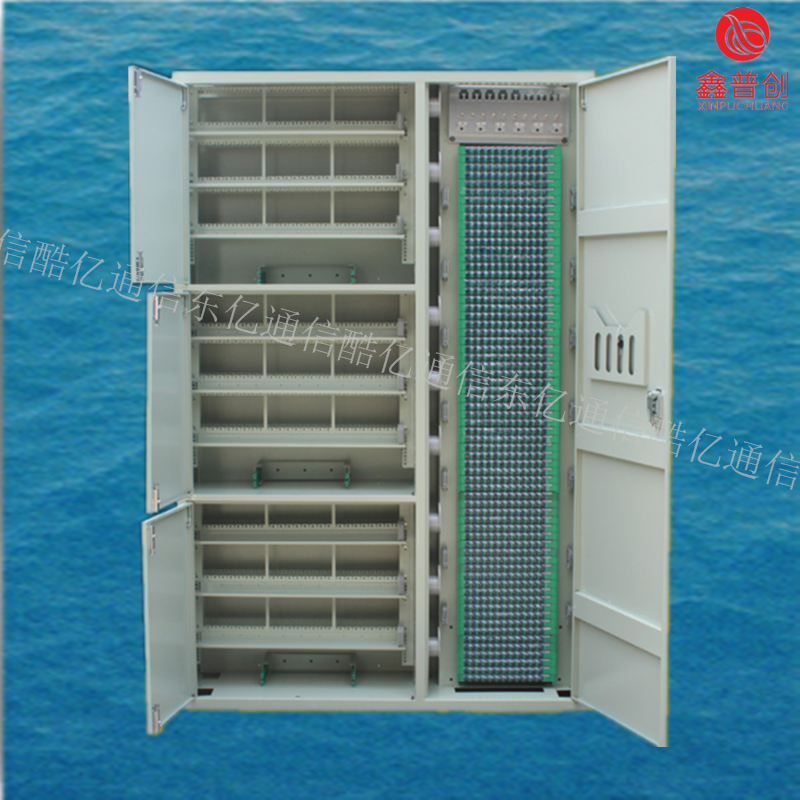

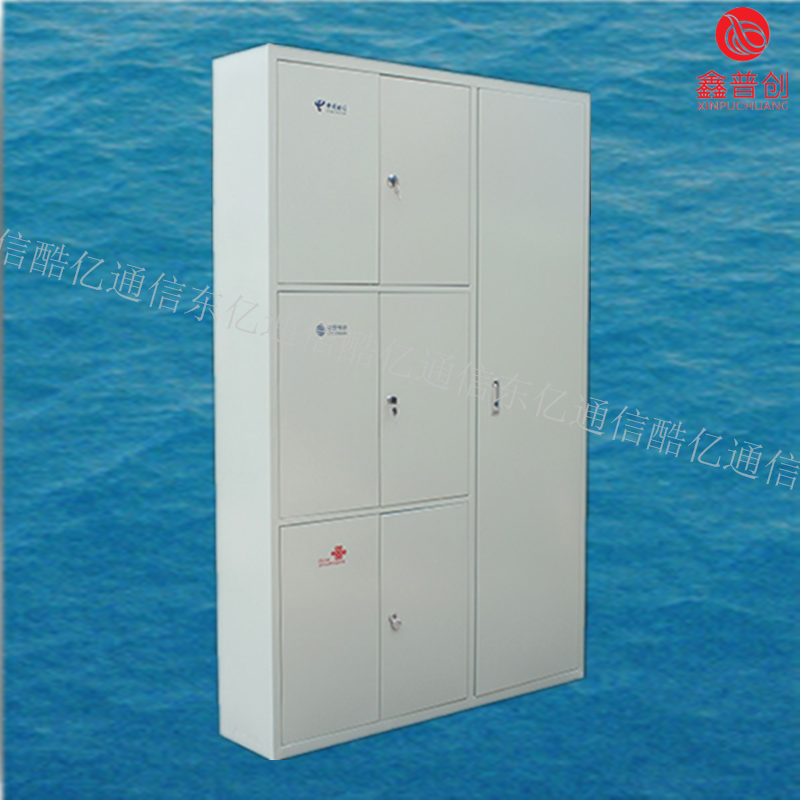

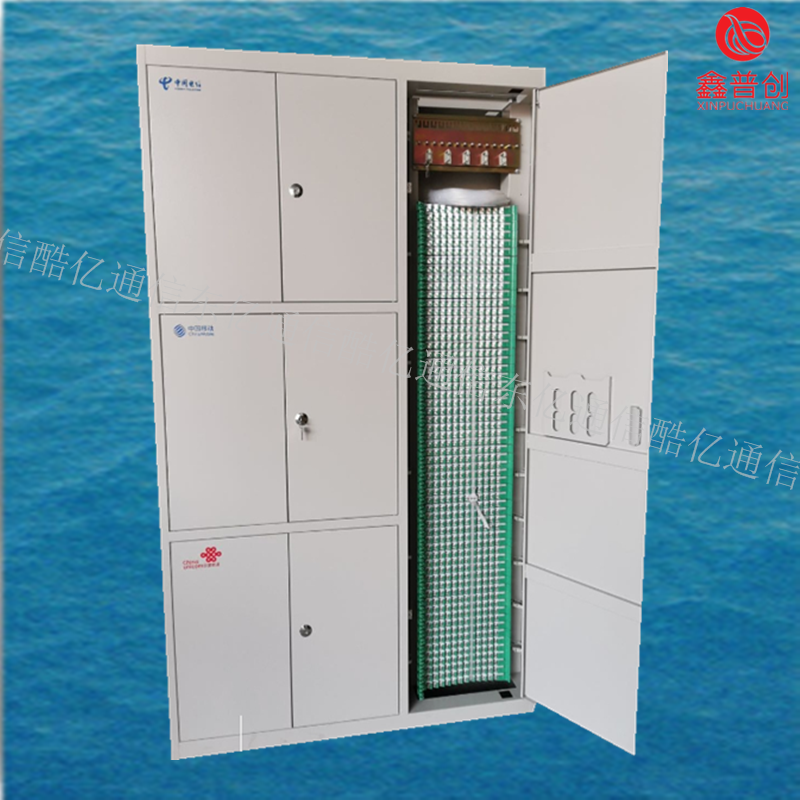

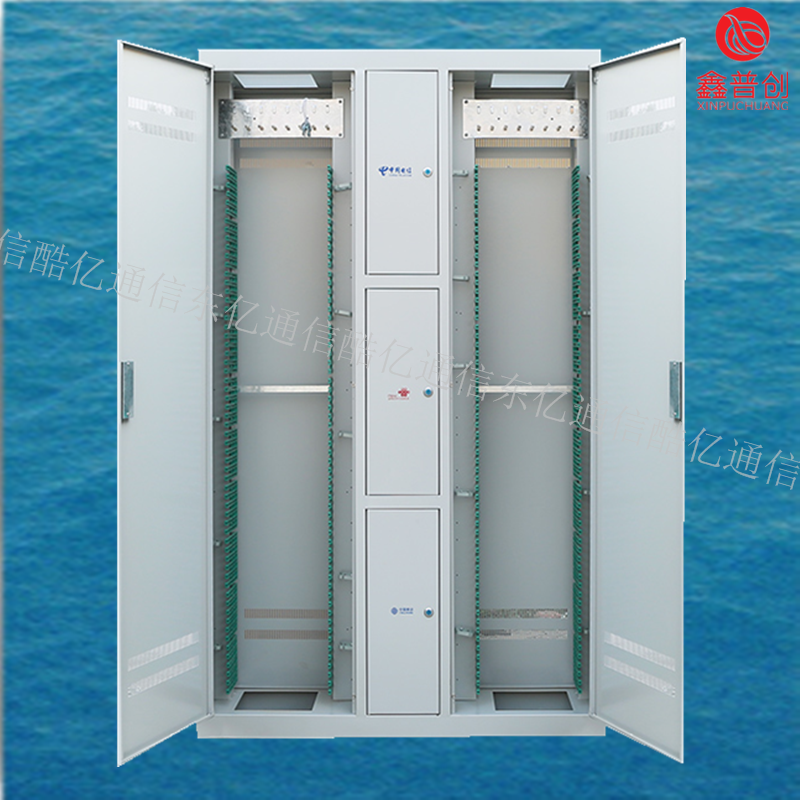

960芯ODF配线柜
1、机架结构形式：1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。2、机械活动部分：机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。3、引入光缆弯曲半径:引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。4、机架结构:结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。5、保护套、衬垫及纤芯和尾纤弯曲半径:光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。6、机架的表面:涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。7、结构装置上的文字、图形、符号和标志:结构装置上的文字、图形、符号和标志应清晰、完整、无误。
光纤光栅式结构监测系统的设备通常包括以下几类:①光纤光栅应变传感器;②数据接收器;③光纤光栅解调器;④工控机(数据分析系统);⑤无线局域网+远程主机等(如果需要实现远程监测，则还需要在采集器中集成数据远程传输模块)。综合看来，基于光纤光栅传感技术的港机金属监测方法系统一般框架图可以描述如下:此系统中，光纤光栅传感器直接埋入或粘贴在结构的表面，以进行结构状态的在线全程信号采集(其中包括用于结构关键部位健康状传感器和用于结构损伤诊断的传感器)，在结构上合理布置的。再用多种复杂技术(时分，频分和波分)对光信号进行直接传输。从重大工程结构上采集后的光信号，通过远程传输光纤网络，传输到健康监测和损伤诊断中心。同时，可以在中心对数据采集方式进行远程调控。960芯ODF配线柜
光纤通信是指以光作为载体，利用光纤作为媒介进行信息传输的通信技术。1966年高琨博士发表了一篇论文，提出光学纤维可以作为信息传输媒介，由此开创了光纤通信的研究。但是在当时玻璃丝的损失太大，以至于人们普遍不相信利用光纤可以通信。美国BELL实验室与康宁公司合作，研制了3根损失为20dB/km的光纤，因为他们相信由于光的频率和带宽是电信号的千万倍，因此理论上它是可以用来进行高质量通信的，然而当时由于光源及其它因素的影响，光纤并没有能给人们惊喜，直到后来美国研制出通信激光器，人们才体会到光纤通信的巨大优势，光纤通信取代了传统的电子通信，成为风靡全球的通信技术。随着现代信息化的发展，人们对于网络通信的要求越来越高，传统的数字通信、卫星通信等已无法满足要求。960芯ODF配线柜
