多媒体综合布线箱功能区域

多媒体综合布线箱

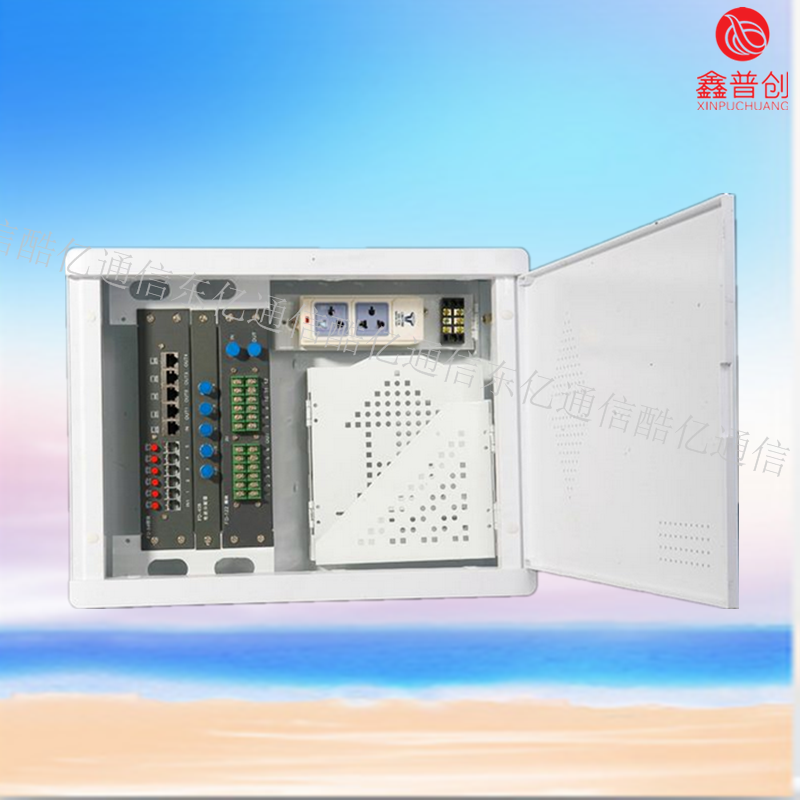

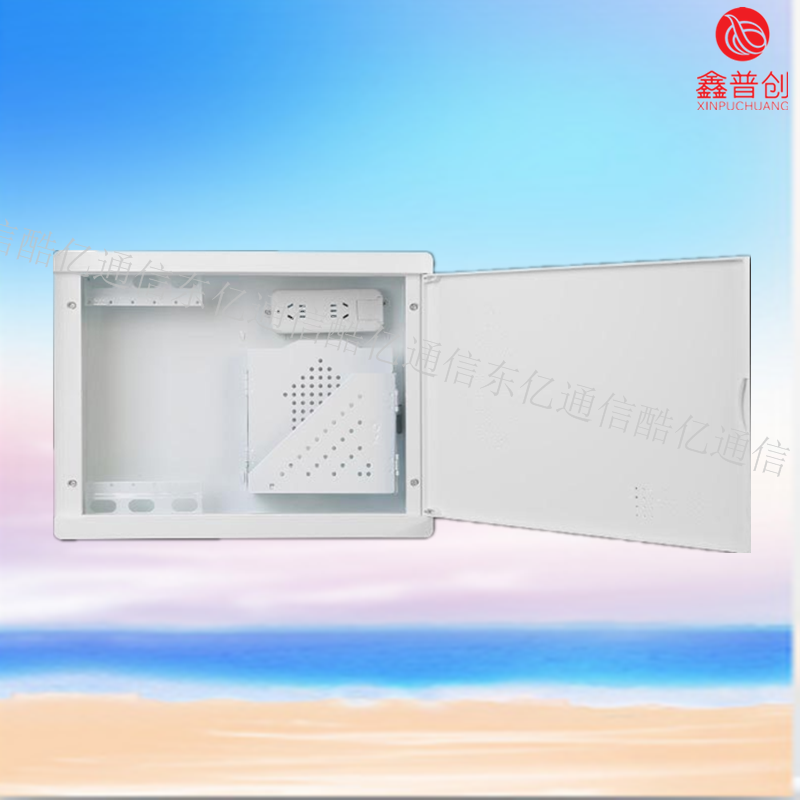

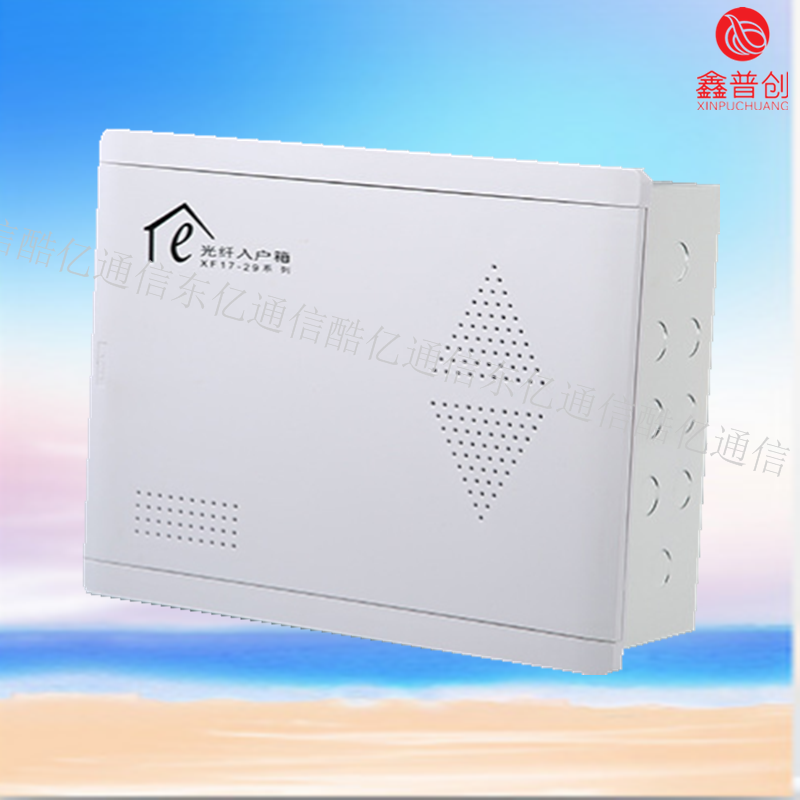

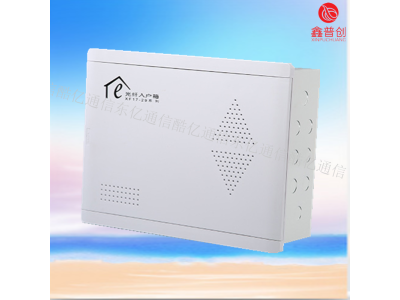

各功能区域应相对集中，①家庭用通信终端区：满足ONU及其它家庭终端设备安装的空间要求。②光纤终端区：满足光纤接续（冷接或熔接）的区域。③设备扩展区：满足各种信息面板、扩展模块（设备）安装的空间。④其它备附件：在机箱门靠上部合适位置配置挂牌（方便各使用单位对机箱编号进行标识）、电源插座等其它附件等。可以安装四个模块。端节管理区，模块化设计，扩展区可根据需要自定义大小，线缆端接规范，能对家庭弱电信号线统一布线管理，有利于家庭整体美观；强弱电分开，强电电线产生的涡流感应不会影响到弱电信号，弱电部分更稳定；更方便于对弱电布线的自主管理。对于房地产厂商而言，花很少的成本，增加房子的卖点，信息时代，有利于加快普及光纤入户，实现三网融合。光纤入户箱是安装在用户户内，仅供该用户单独使用，内部可安装各类ONU及各种信息扩展模块的箱体。工作温度：-5℃~+70℃，储存温度：-40°C~+70°C，工作湿度≤95%（无冷凝），标准大气条件如下：温度：15℃～35℃；相对湿度：45%～75%；大气压力：86kPa～106kPa。

目视检查，必要时用游标卡尺寸测量或实际操作。将装配完整的光纤入户信息箱试样置于试验箱中，按FB/T2423.17-2008“试验Ka”方法进行试验，试验结束时立即取出试样用清水冲洗，不能破坏腐蚀点状态，清洗后在标准的试验大气条件下恢复2h，进行测试。将光纤入户信息箱用夹具夹牢，用拉伸夹头将光缆或适配器夹持牢固，拉伸速度为10mm/min，最大拉力50N，维持1min。1.光纤入户箱至各个信息点（电话、宽带、ITV、有线电视等）需预埋相应规格及数量的PVC塑料管做保护，根据线缆数量选用φ15-φ25等不同规格的型材。塑料管在预埋时应减少S弯和直角弯，施工时应防止异物进入管内，及时穿好铁丝牵引线，注意管口的防潮封堵。多媒体综合布线箱

2.居家布线应以星型方式组网，信息箱至信息点之间单根直放线缆，中间不得有接头，线缆敷设时避免打圈、避免浸水和异物损坏。线缆规格应与模块型号相匹配。3.为便于安装维护，室内布线穿入信息箱的箱体内，需预留300mm的冗余，在信息盒内需预留150mm的冗余。4.每一根线缆建议在光纤入户箱一端标识所对应的房间和位置的标识牌，以利于以后的安装和维护。5.所有线缆在房间一端的接线面板接口必须按照T568B标准卡接成端。在光纤入户箱一端必须按照T568B标准制作RJ45水晶头，待业务开通时，按实际需要电信工作人员将上门为您调试开通。6.信息面板安装高度一般距地面300mm嵌壁式敷设，或根据家装设计需求定位。面板可选用86*86mmZ型或120*70mm型。多媒体综合布线箱
