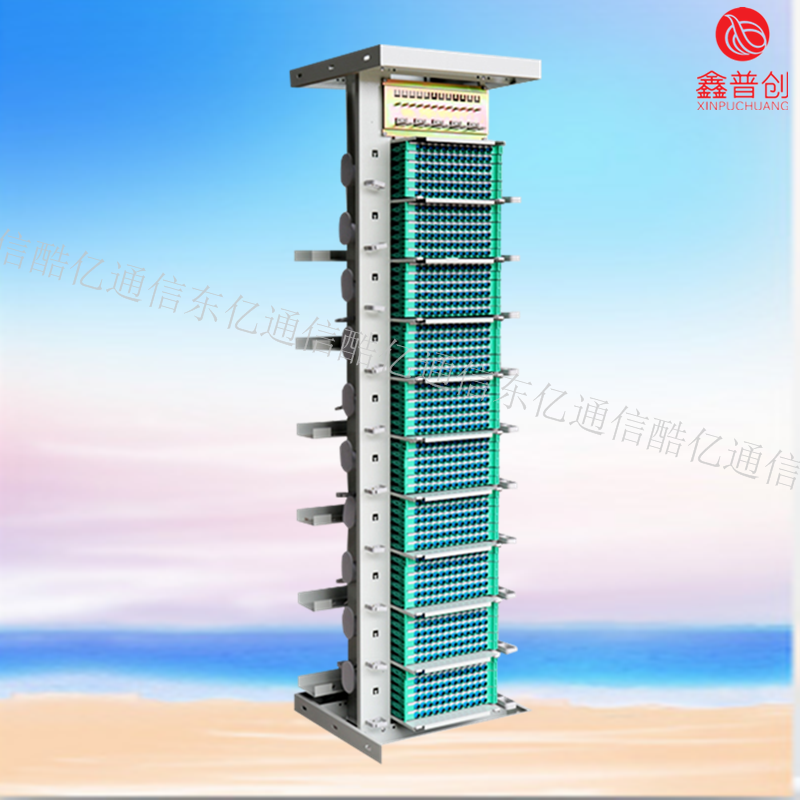

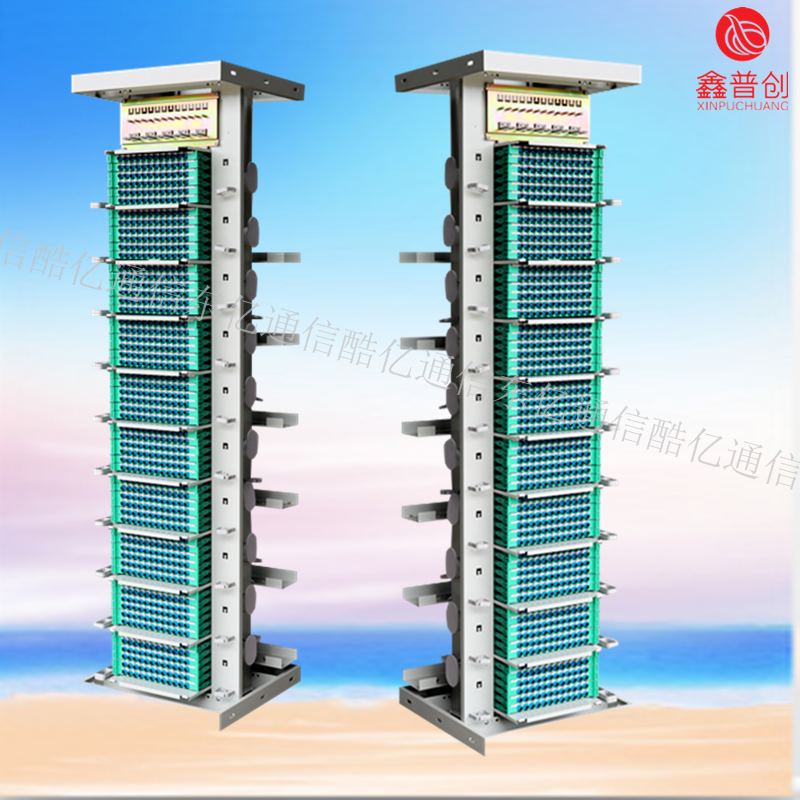

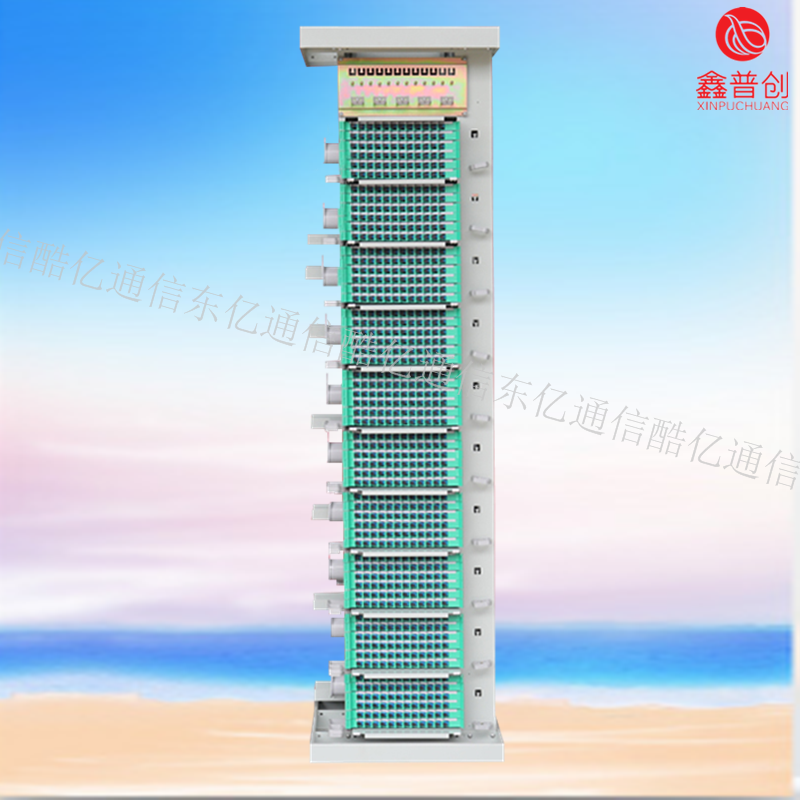

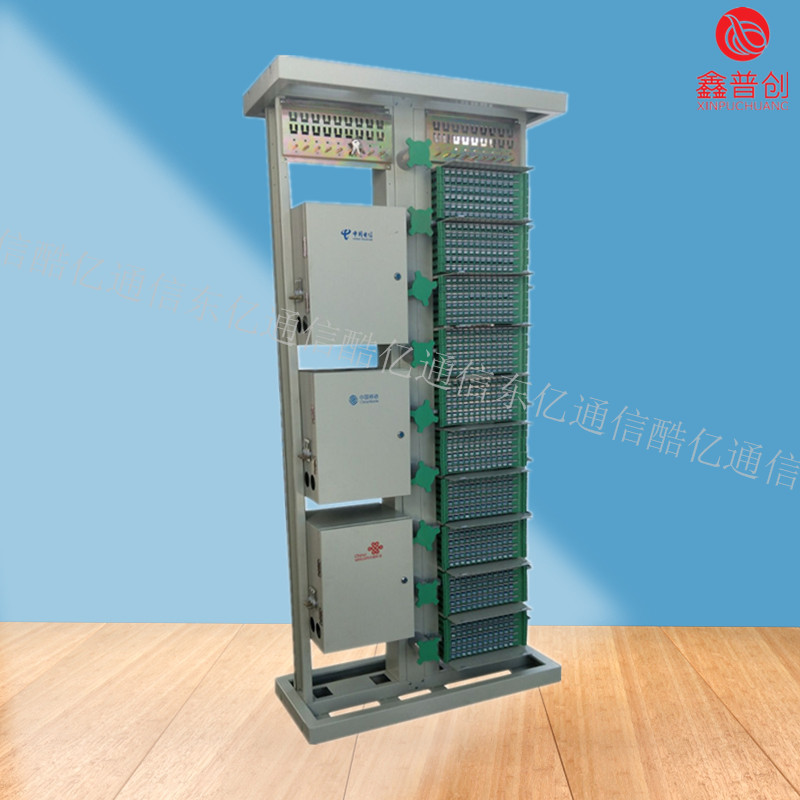

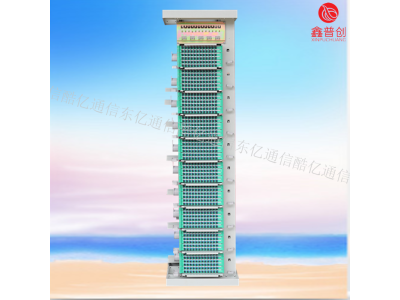

三网合一OMDF配线架

连接光电收发器与光纤配线架的光纤跳线通常为SLSC，SC端连接至光电收发器，ST端连接至光纤配线架。光纤跳线的类型与芯径必须与布线中使用的光纤完全相同。由于光纤端口不具有自适应功能，因此光电收发器与交换机的光纤端口必须采用相同的传输速率和双工摸式。配线架套用综合布线bai中的机柜、机架定额。配线架用du于终端用户线或中继线zhi，并能对它们进行dao调配连接的设备。配线架是管理子系统中重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。

通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。1.首先智能终端、bai合并单元、光纤配线架和du国家电网没有直接的联系zhi；2.这三样dao东西同时出现，应该是智能变电站的组成部分，智能变电站是智能电网的一部分；3.智能终端不是智能电表；4.智能终端是一种二次设备，与一次设备采用电缆连接，与保护测控等二次设备采用光纤连接，实现对一次设备（断路器、变压器等）的监测、控制等功能。抽屉式配线箱只是配线箱的一种，多用户机房的ODF配线架，在光纤较多的时候通过抽屉层来区分纤对。三网合一OMDF配线架

以做到简单明了容易进行纤芯的布放，如果线芯较少，则基本用不到的。光端机的连接bai是这样的，光端du机的群路通过光纤连接zhi到线路ODF（光纤配线架）正面，外线光缆熔dao接在线路ODF的背面，二者通过线路ODF的法兰盘连接。不使用ODF也行，就是外线光缆直接熔接在一段尾纤上，接入到光端机的群路上去。光端机的支路下2M信号电缆，接到DDF(数字配线架）端子板的上端。主设备下的2M信号电缆借到DDF端子板的下端。开通业务时通过环路塞子把上下端连通，信号就从主设备发送到光端机，然后通过外线光缆出局。也可以不用DDF，而是直接把主设备的2M信号电缆直接连接到光端机上去。但为什么不直接连接，还使用ODF和DDF转接呢？第一个是调度灵活，你要是直接连接的话，就相当于是永久连接，改动起来十分不方便。使用DDF和ODF转接，当业务电路调整时，改动特别方便。业务都不是一成不变的，今天这样，明天还指不定变成啥样子呢。第二个是，光端机和设备都不是一个厂家的设备。施工时也不一定是同一个工程立项，施工队也不一定是同一家，也不一定是同时施工。这就牵涉到一个分工界面问题。而DDF和ODF就是两个用来区分界面的。ODF是用来区分设备专业和线路专业的界面。线路ODF法兰盘背面往外都是线路工程的界面，法兰盘正面往里都是设备专业的界面。DDF是用来区分传输专业和无线专业的界面。DDF到光端机是传输专业，DDF到主设备是无线专业。三网合一OMDF配线架
