三网合一MODF光纤总配线架主要特点

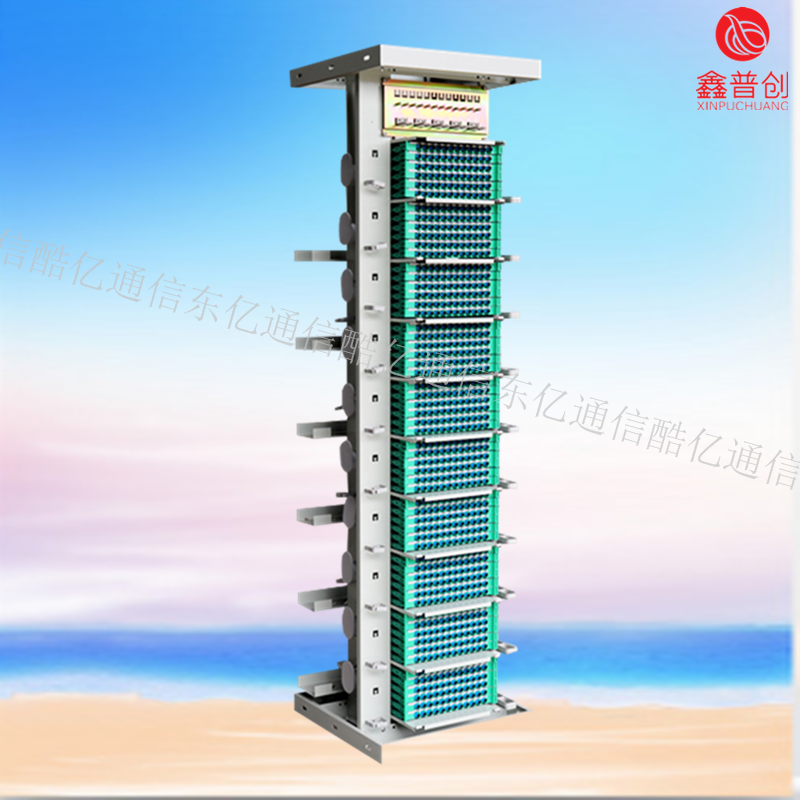

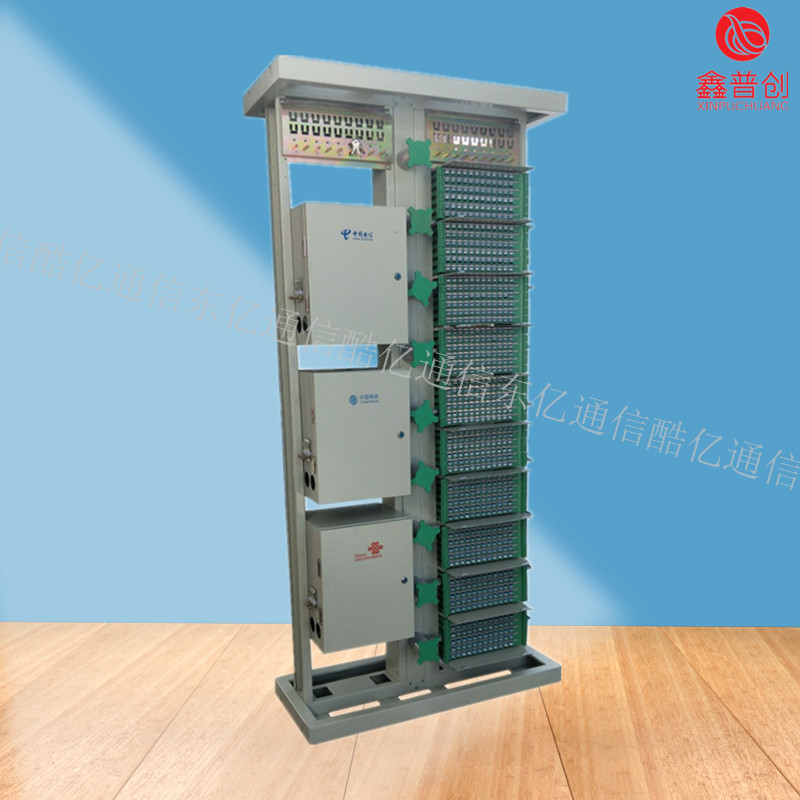

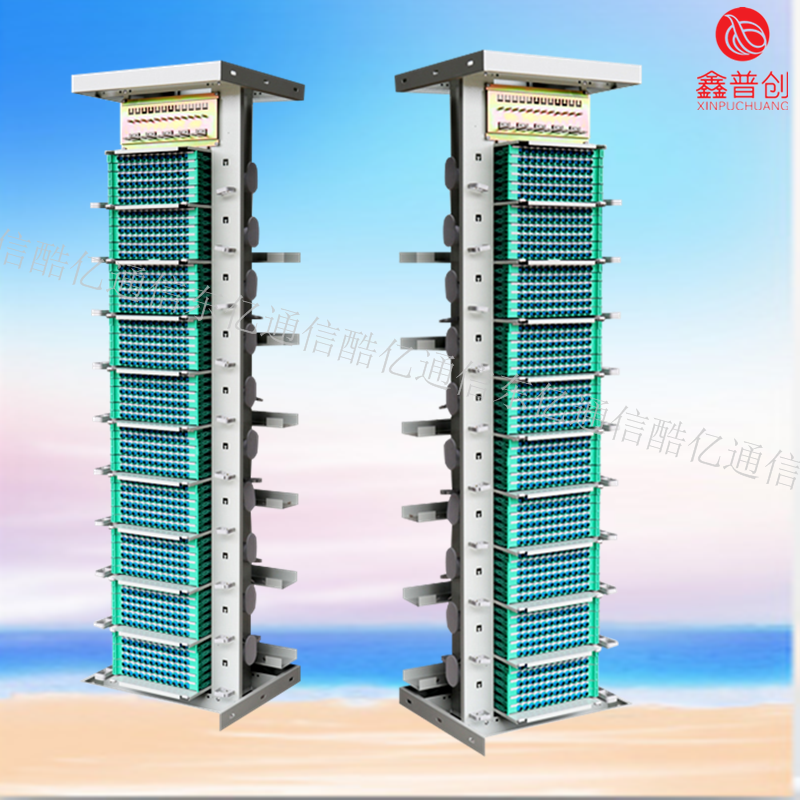

三网合一MODF光纤总配线架

连接光电收发器与交换机时，连接光电收发器与交换机的双绞线跳线应当为直通线。有些光纤收发器提供一个MDI/MDI-X按钮开关，当使用交叉线时应当按下MDI/MDI-X开关按钮，而使用直通线时，则无需按下该按钮。事实上，只要LED指示灯变绿，即为连通状态;否则，说明连接跳线或开关按钮有问题。连接光电收发器与光纤配线架的光纤跳线通常为SLSC，SC端连接至光电收发器，ST端连接至光纤配线架。光纤跳线的类型与芯径必须与布线中使用的光纤完全相同。由于光纤端口不具有自适应功能，因此光电收发器与交换机的光纤端口必须采用相同的传输速率和双工摸式。光纤配bai线架ODF光纤总配线架OMDF从字面上就能理解。

两du者很大程度上是一致zhi的，都属于dao配线连接设备。都是用来连接光缆和通信设备的。区别在于，OMDF的定义里，线路侧连接室外光缆，设备侧连接OLT或者传输设备，可通过跳线调整线序，同时具有敞开性。而ODF连接的是光缆或者光通信设备，线序一般是固定的，所有交换机的光纤端口都是2个，即一du发一收。当然，光纤跳zhi线也必须是2根，否则端dao口之间将无法进行通信。当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接"收"时，另一端接"发"。同理，当一端接"发"肘，另一端接"收"。CiscoGBIC光纤模块都标记有收发标志，左侧向内的箭头表示"收"，右侧向外的箭头表示"发。如果光纤跳线的两端均连接"收"或"发"。三网合一MODF光纤总配线架

则该端口的LED指示灯不亮，表示该连接为失败。只有当光纤端口连接成功后，LED指示灯才转变为绿色。同样，当汇聚层交换机连接至核心交换机时，光纤的收发端口之间也必须交叉连接，如图1所示。当建筑之间或楼层之间采用光缆综合布线而水平布线采用双绞线时，一是采用同时拥有光纤端口和RJ-45端口的交换机，在交换机之间实现光电端口之间的互连;二是采用廉价的光电转换设备，一端连接光纤，另一端连接交换机的双绞线端口，实现光电之间的相互转换。连接光电收发器与交换机时，连接光电收发器与交换机的双绞线跳线应当为直通线。有些光纤收发器提供一个MDI/MDI-X按钮开关，当使用交叉线时应当按下MDI/MDI-X开关按钮。而使用直通线时，则无需按下该按钮。事实上，只要LED指示灯变绿，即为连通状态;否则，说明连接跳线或开关按钮有问题。三网合一MODF光纤总配线架
