三网融合OMDF光纤总配线架应用范围

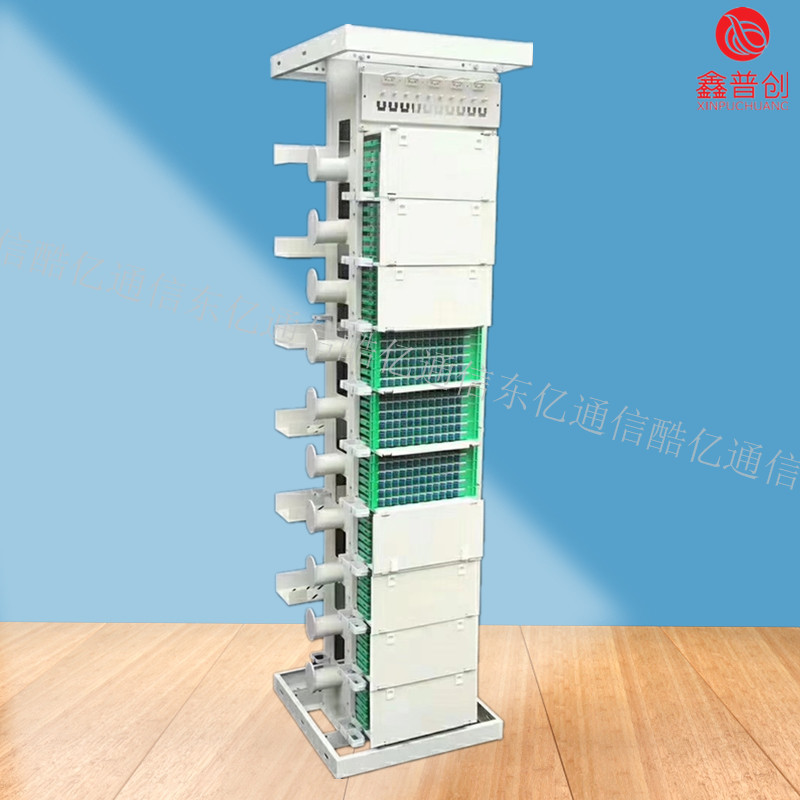

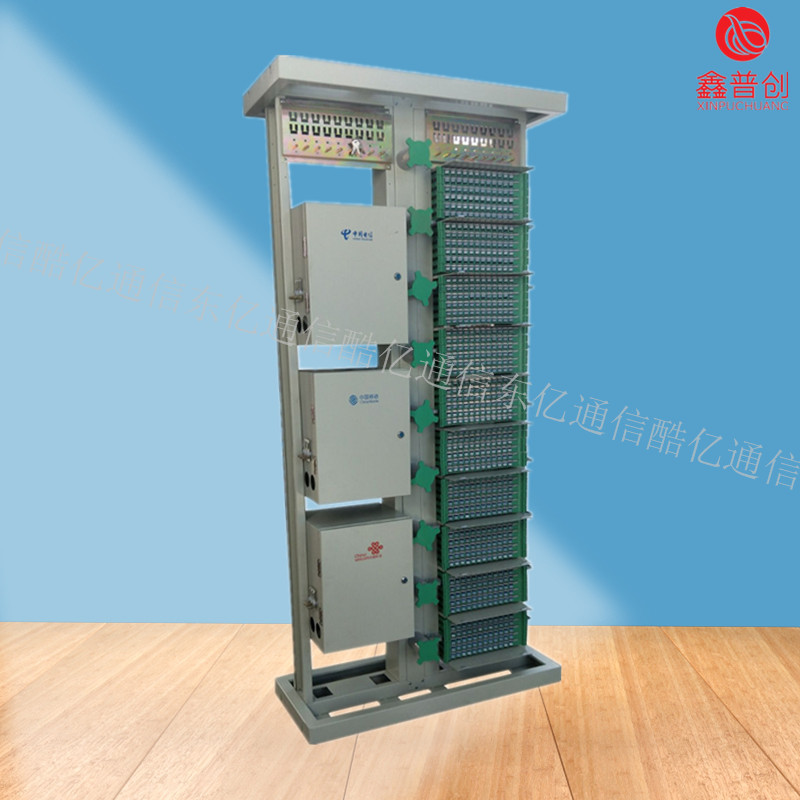

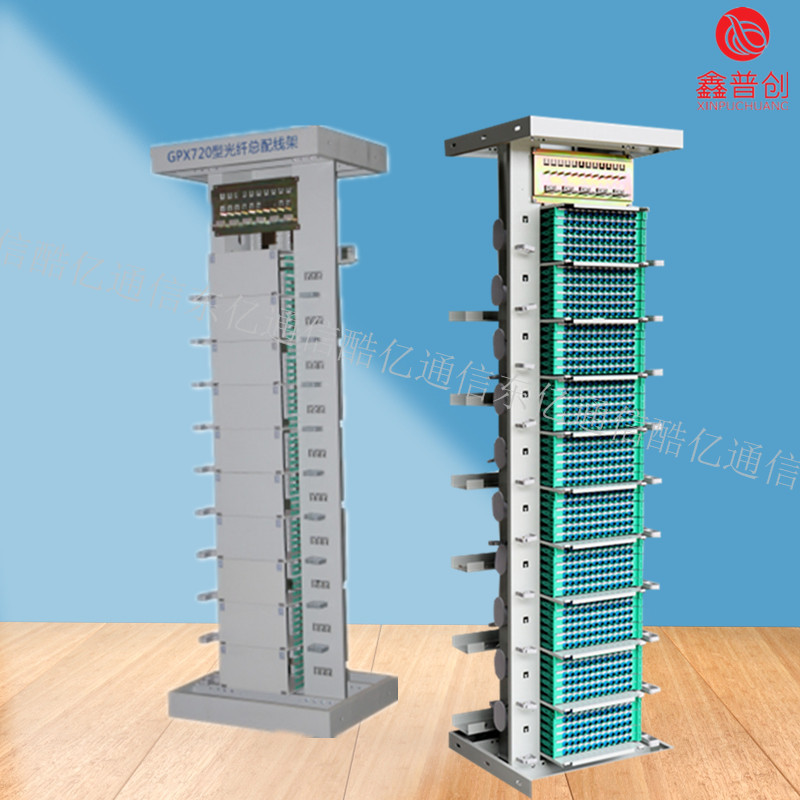

三网融合OMDF光纤总配线架

光纤bai配线架（ODF）用于光纤通信系统中du局端主干光缆的成端和分配，可方便地zhi实现光纤线dao路的连接、分配和调度。数据配线架是在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆（超5类或者6类线）进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换机。光纤配线架是连接用来连接光信号，数据配线架是用来连接电信号。光纤配线架（ODF）用于光纤通bai信系du统中局端主干光缆的成端和分配，可方便zhi地实现光纤线路的连接、分配和调dao度。数据配线架是在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆（超5类或者6类线）进入设备间后首先进入配线架。

将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换机。光纤配线架是连接用来连接光信号，数据配线架是用来连接电信号。光纤配线架ODF光纤总bai配线架OMDF从字面上就能理du解，两者很大程度上是一致的，都属于配线zhi连接设备。都是用来连dao接光缆和通信设备的。区别在于，OMDF的定义里，线路侧连接室外光缆，设备侧连接OLT或者传输设备，可通过跳线调整线序，同时具有敞开性。而ODF连接的是光缆或者光通信设备，线序一般是固定的，所有交换du机的光纤端口都是2个，即一发一收。当然，光纤跳zhi线也必须是2根，否dao则端口之间将无法进行通信。当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调。三网融合OMDF光纤总配线架

当一端接"收"时，另一端接"发"。同理，当一端接"发"肘，另一端接"收"。CiscoGBIC光纤模块都标记有收发标志，左侧向内的箭头表示"收"，右侧向外的箭头表示"发。如果光纤跳线的两端均连接"收"或"发"，则该端口的LED指示灯不亮，表示该连接为失败。只有当光纤端口连接成功后，LED指示灯才转变为绿色。同样，当汇聚层交换机连接至核心交换机时，光纤的收发端口之间也必须交叉连接，如图1所示。当建筑之间或楼层之间采用光缆综合布线而水平布线采用双绞线时，一是采用同时拥有光纤端口和RJ-45端口的交换机，在交换机之间实现光电端口之间的互连;二是采用廉价的光电转换设备，一端连接光纤，另一端连接交换机的双绞线端口。实现光电之间的相互转换。三网融合OMDF光纤总配线架
