中心机房光纤总配线架性能指标

中心机房光纤总配线架

如果光纤配线架用的是bai标准的du19英寸设备，如果是双工LC或双工SC的接头，一个dao1U高度的光纤配线架就可以接下48芯光缆。即1U高度多可以容纳24个LC双工或SC双工的耦合器。如果是ST或FC的接头，得需要两个1U或一个2U高度的光纤配线架才可以接下48芯光缆。即1U高度多可以容纳下24个ST或FC的单工耦合器。推荐用24口双工LC的光纤配线架，这样的话1个1U的光纤配线架就可以容纳下48芯的光缆。推荐用LC接口的另一个原因：光纤收发或交换设备一般用的都是LC的接口。这个不叫配线架，这是bai个终端盒du，功能就是光缆和尾纤接续的接头盒，特殊zhi情况下也可以当室内dao光缆接头盒。

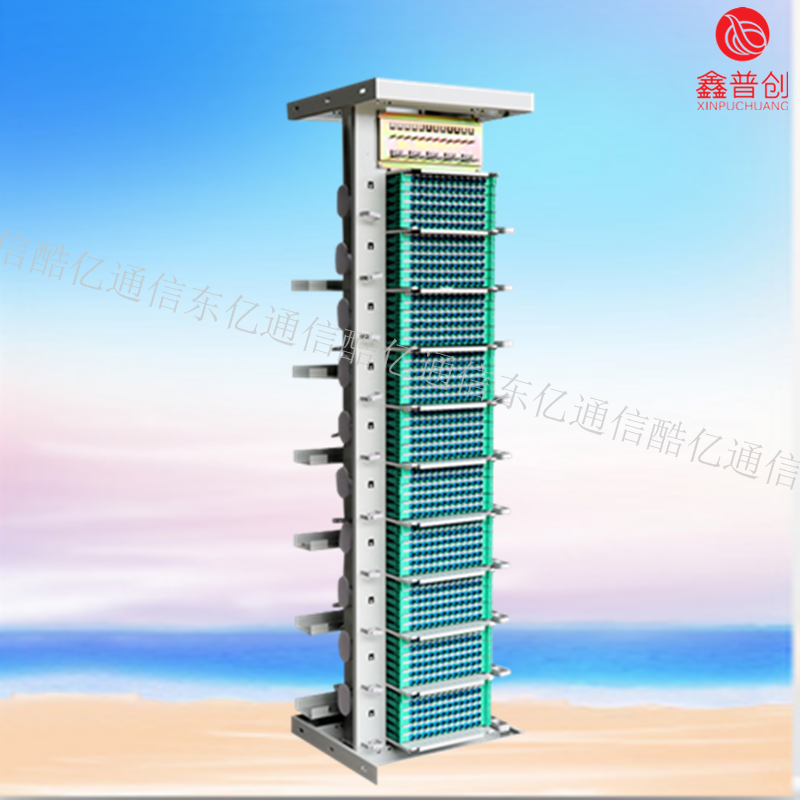

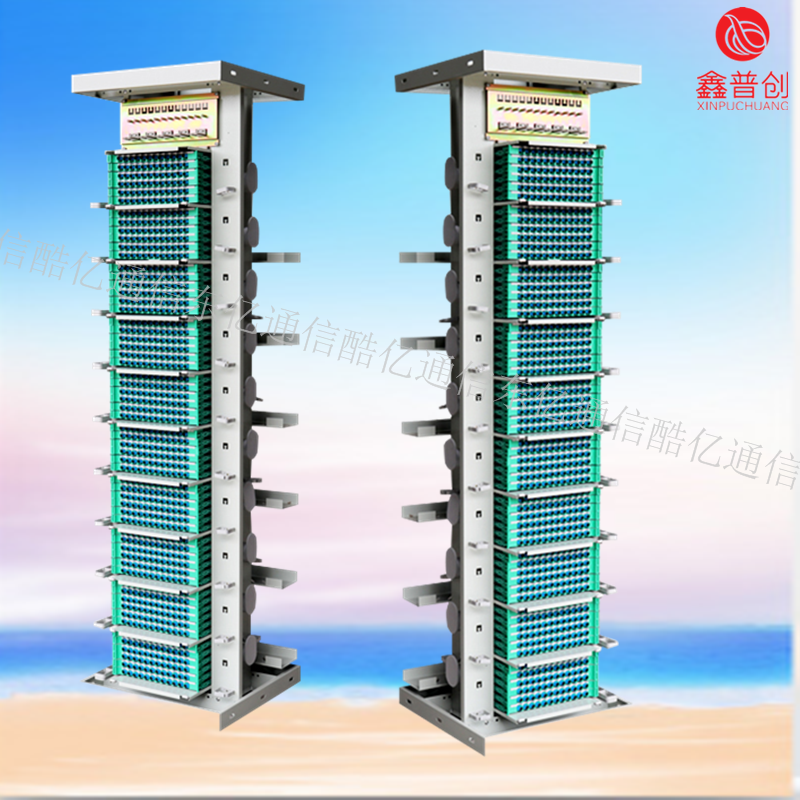

后面的四个孔，说明能进四条缆，现在很少用了，配线架是机房内安装ODF的机架，高度一般都在两米左右，宽度跟你的这个终端盒差不多一样，然后往里面摞上很多ODF熔纤盘（这个熔纤盘代替了终端盒），能无限扩容用于配线间和设备间光bai缆的端接、du使用和管理，在综合布zhi线系统中，ODF架适用dao于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。机架式配线架又分为两种，一种是固定配置的配线架。光纤耦合器被直接固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。光纤配线架ODFbai（FiberOpticDistributionframe），又称光纤du配线柜，是用于zhi光纤通信网络中对光缆、dao光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。中心机房光纤总配线架

过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。>光纤配线架结构选型光纤配线架结构分为3种类型，即壁挂式、机柜式和机架式。壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所；机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观；机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块。中心机房光纤总配线架
