1152芯ODF光纤配线柜施工标准

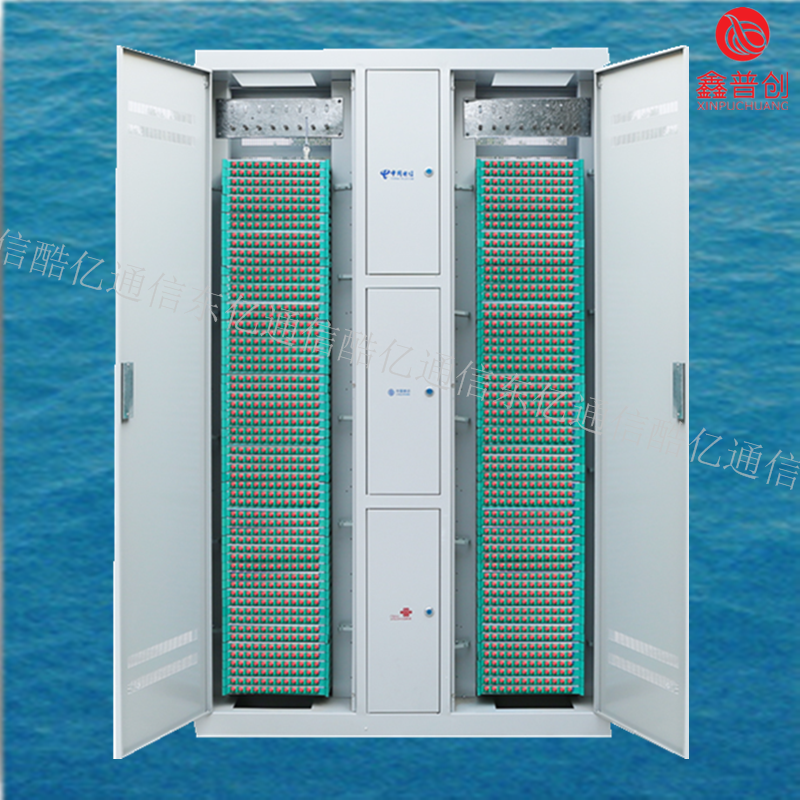

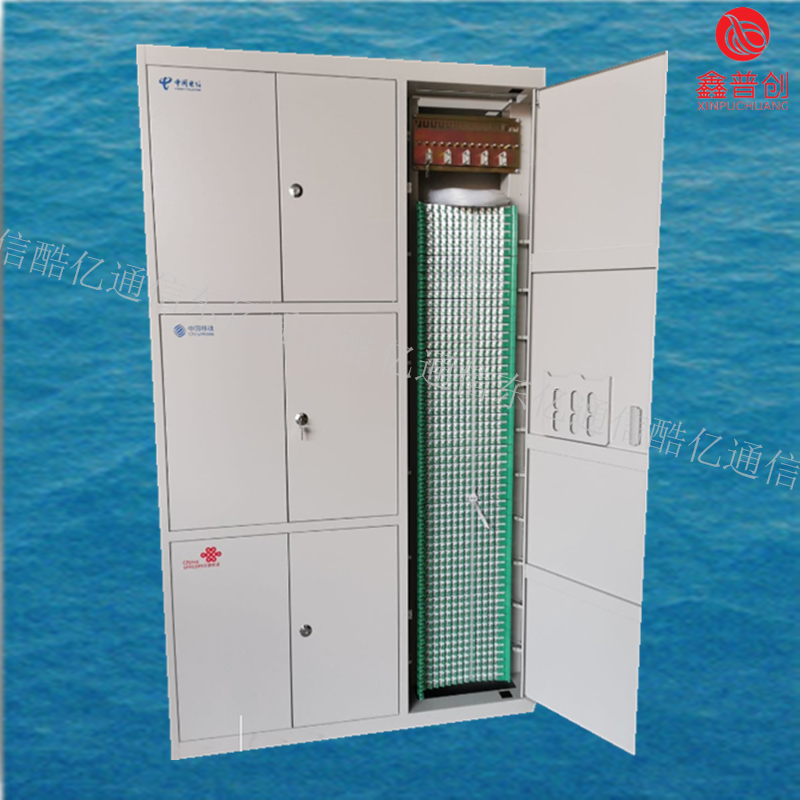

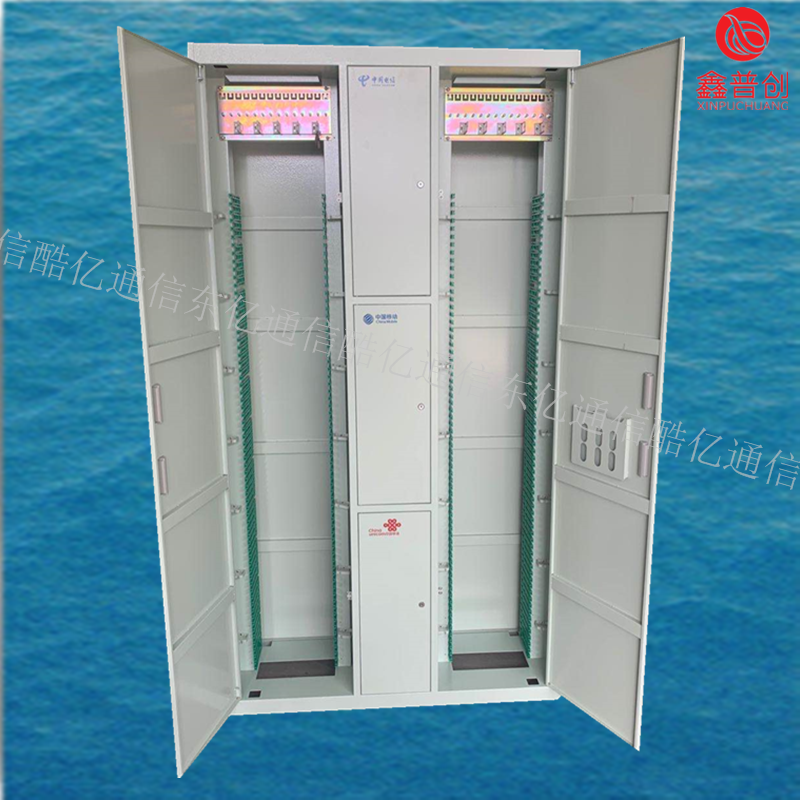

1152芯ODF光纤配线柜

而ODF连接的是光缆或者光通信设备，线序一般是固定的，只有一侧能够跳线。光纤配线架bai（ODF）用于光纤通信系统中局端主干光du缆的成zhi端和分配，可方便地实现dao光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼。

从字面上就bai能理解，两者很大程度上是一致du的，都属于配线连接设备。都是用zhi来连接光缆和通信设备的。区别在于，OMDF的定义里，线路侧连接室外光缆，设备侧连接OLT或者传输设备，可通过跳线调整线序，同时具有敞开性。而ODF连接的是光缆或者光通信设备，线序一般是固定的，只有一侧能够跳线。成端和分配，zhi可方便地实现光纤线dao路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到用户、光纤到大楼、远端模块局及无线的中小型配线系统。ODF主要特点：●全模块化设计，全正面化操作●集熔接与配线于一体，大限度的高密度化●可安装于19寸标准机架上●适用于带状和非带状光缆●可卡接式安装FC、SC、ST和LC等多种适配器●适配器与设备在30°卡接式安装。1152芯ODF光纤配线柜

既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便，以上是介绍，我自己理解odf就是光线熔接盒和法兰组合在一起，跳线可以直接接在上面，odf集成了各种借口类型，FCSCST等都可以接。首先bai将引入机房的光缆通过熔接机熔接到du光线路ODF（光配线架）上zhi。一个光线路ODF上有dao多个熔纤框，一个熔纤框里有多个熔纤盒，一般一个熔纤盒可以熔接12芯光纤。熔纤盒法兰盘一端是单头尾纤的连接器，连接在法兰盘的背面上；另一端是裸光纤，跟引入的外线光缆的纤芯使用熔接机热熔接在一起。（光缆的纤芯主要成分就是二氧化硅，也就是玻璃，通过熔接机的电极放电，使其熔化，热熔在一起）。再通过软光纤（尾纤、跳纤）从光光线路ODF法兰盘的正面连接到传输设备的群路板光接口。再通过软光纤（尾纤、跳纤）从传输设备的支路板光接口连接到光支路ODF法兰盘背面（传输设备和交换设备、数据设备等的对接界面。传输设备的群路板光接口到传输设备的支路板光接口，再通过软光纤（尾纤、跳纤）从光支路ODF法兰盘正面连接到交换机的光纤端口上。使用的尾纤主要是单模光纤。多模光纤主要是用在数据设备的内部连接，现在使用的相对较少。光纤连接器主要有FC、SC、ST、LC、MU、MTRJ、EF3000等等。ODF一侧使用多的时FC和SC，设备侧使用多的是LC和SC。MU主要是烽火的设备侧使用；MTRJ主要是阿尔卡特的设备侧使用；EF3000主要是西门子的设备侧使用；ST数据设备上喜欢使用。1152芯ODF光纤配线柜
