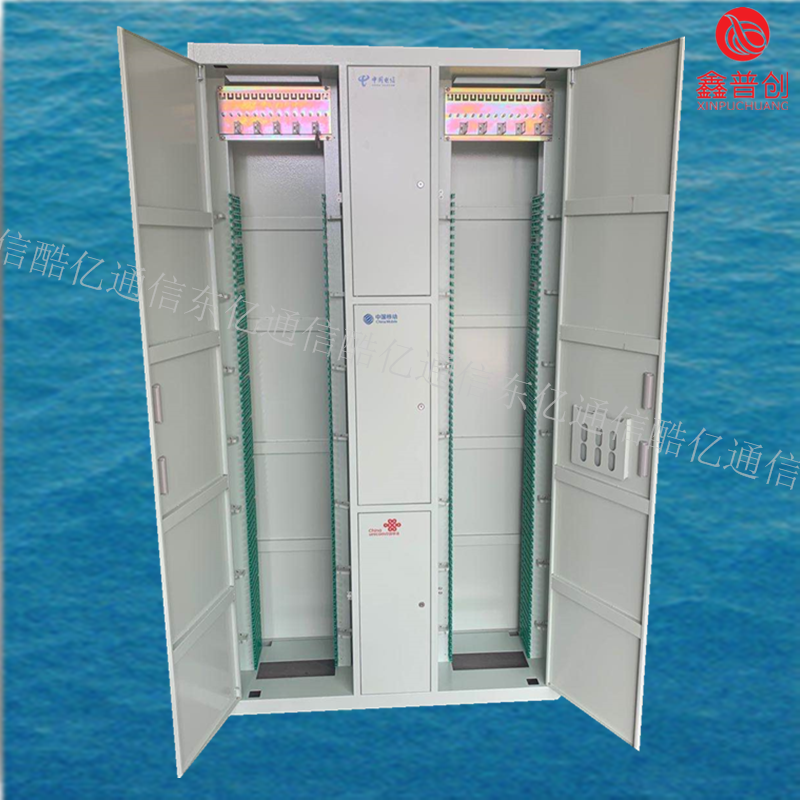

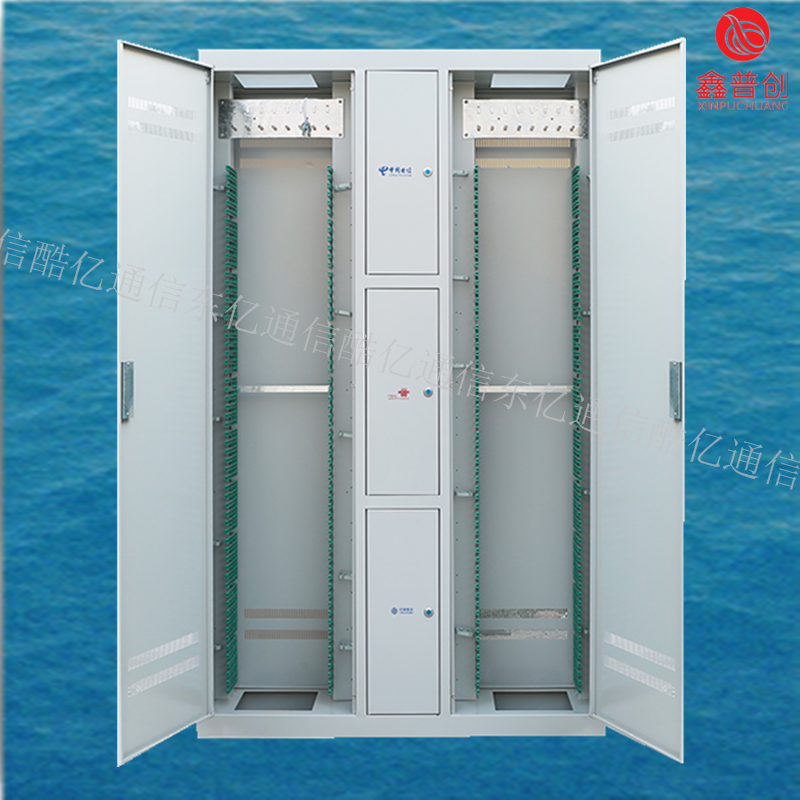

ODF1152芯光纤配线柜
宁波东亿通信设备有限公司位于长江三角洲沿海经济开放区中的慈溪市观海卫镇工业开发区,位于杭州湾跨海大桥南岸,东南紧靠宁波,西南与余姚接邻,北与上海隔海相望,地处沪、杭、甬经济金三角的中心地带。交通十分便利,地理位置非常优越。本厂从事于网络通信设备为主的研发、生产、销售及售后服务的新技术企业。公司以优良品质,真诚信誉作为生存和发展的根本,并倡导环保,所有产品严格执行Bellcore TA-NWT-001209工业标准,均按照通信行业标准进行生产。东亿产品品种齐全、工艺精湛、质量上乘、价格合理,是国内外产品的理想选择。客户来自于电信、网通、移动、联通、电力、铁路等各个领域。的产品与服务得到行业内广大知名客商的首肯。
机柜为国际标准通用19″机柜,采用进口电解板经特殊工艺制造,表面喷塑处理,外形美观大方。机柜底部采用4个M10×80的膨胀螺钉(随机附件)紧固于地面。顶部采用角连件用菱形螺母与机房走线槽道固定。2.1光缆开剥长度为:2.5米光缆开剥处到距离远的熔接配线模块距离(可视实际情况变化),铠甲层预留40mm,中心加强芯预留150mm(两侧加强芯留55mm);2.2在光缆开剥处套上热缩套管,用电吹风加热,使热缩套管将光缆开剥处包紧,尾纤清理干净,每带均套上保护套管,保护套管在铠甲层处预留65mm裸带;
2.3将光缆从裸带处放入保护接头,再将松套管部分可用胶带缠绕,使其外径与保护接头相匹配,推入保护接头,使光缆加强芯穿过螺母座槽,喉扣挂在光缆固定板钩上,拧紧喉扣螺钉及加强芯紧定螺钉;2.4按顺序将带有保护扁管的每一带光纤轻轻压入保护接头固定槽内,每一槽多可压三带;2.5将接头盖小端头部插入保护接头对应部分,再将大端压下,保护接头安装完毕;3.1光缆开剥长度为:2.5米光缆开剥处到距离远的熔接配线模块距离(可视实际情况变化),铠甲层预留40mm,加强芯预留150mm;3.2在光缆开剥处套上热缩套管,用电吹风加热,使热缩套管将光缆开剥处包紧;3.3视尾纤本身的保护情况决定是否加护套管;3.4用喉扣将光缆固定在光缆固定板上。ODF1152芯光纤配线柜
1.1抽出一个光纤一体化模块,放置于工作台上,取下上下两面盖板,将12个适配器(FC或SC)对准安装槽由上向下压入,注意适配器导向槽朝上;依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝)将尾纤头按一体化模块上1-12的顺序插入适配器并拧紧,注意尾纤的插入方向必须与适配器的导向位置一致;1.3将光分支器沿着两个圆柱压入,将冗余尾纤在模块背面尾纤盘绕区盘储;1.4将光分支器后面的裸带从一体化模块中间长方孔穿至模块正面,1.5将剩余裸带盘储于模块正面熔接区内,盖好上盖板;1.6将一体化模块依次插入熔配单元箱内相应的位置。2.1从熔配单元箱中抽出一个一体化模块,放置于工作台上,取下上下两面盖板。
将12个适配配器(FC或SC)对准安装槽由上向下压入,注意适配器导向槽朝上。2.2将标识好的12根单芯尾纤头由模块背面穿至正面,按一体化模块上1-12的顺序插入适配器并拧紧,注意尾纤的插入方向必须与适配器的导向位置一致。2.3将冗余尾纤在模块背面尾纤盘绕区盘绕1-2圈,用线扎将12根尾纤在图示位置扎固,然后按图示将尾纤自由端的外护套管与纤维剥除并将其从一体化模块中间长方孔穿至正面,盖上背面盖板;2.4将剥除松套管的12根单芯尾纤盘储于模块正面熔接区内(见右图),盖好上盖板。2.5将一体化模块依次插入旋转插箱内相应的位置。1.1取出一体化模块放置于熔接工作台上,揭开正面盖板,释放盘储于熔接区内的尾纤;
1.2将外线裸纤保护套管端部用线扎固定在图示位置,裸纤进入熔接区;1.3在尾纤、光缆纤芯其中之一套上熔接保护套管,然后用熔接机进行熔接。检验合格后,将熔接保护套管移至熔接点,在熔接机上进行热收缩;1.4将冗余的裸纤(尾纤和光缆纤芯)在熔接区如图盘储好;1.5盖上模块正面盖板;1.6将裸纤保护套管在模块正面外圈盘好,出口处用线扎固定;1.7每芯光纤做好标识记录;1.8将一体化模块插入原来位置;1.9完成整个架体的熔接。ODF1152芯光纤配线柜
