广电级1分2光分路器分光原理

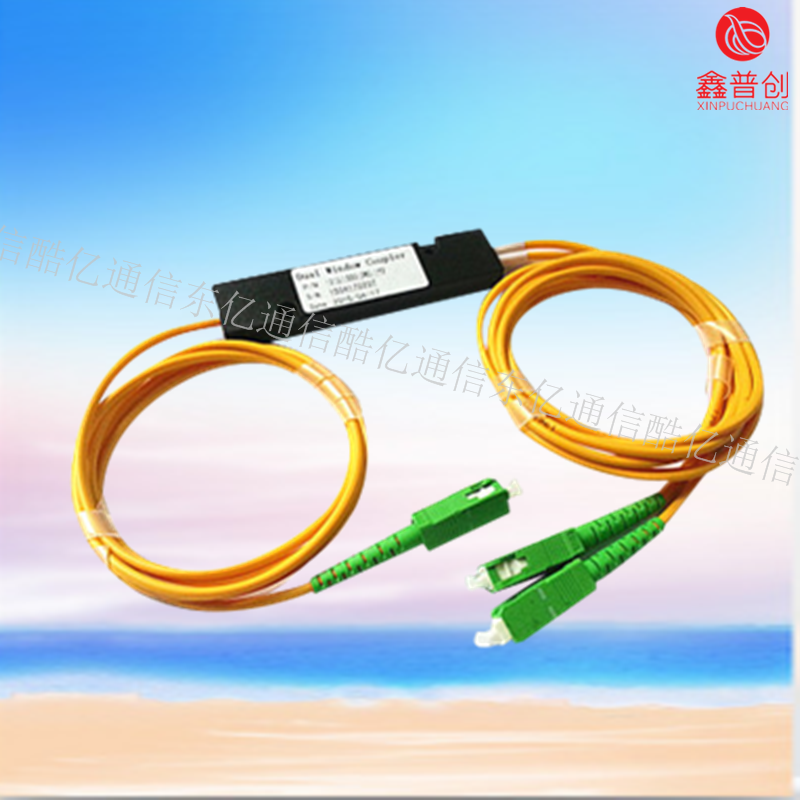

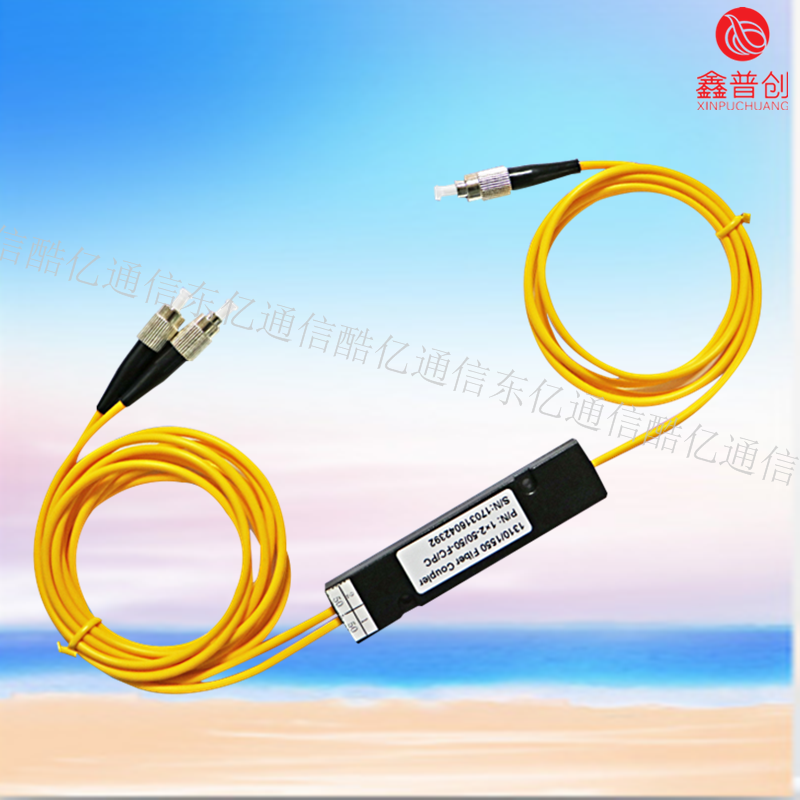

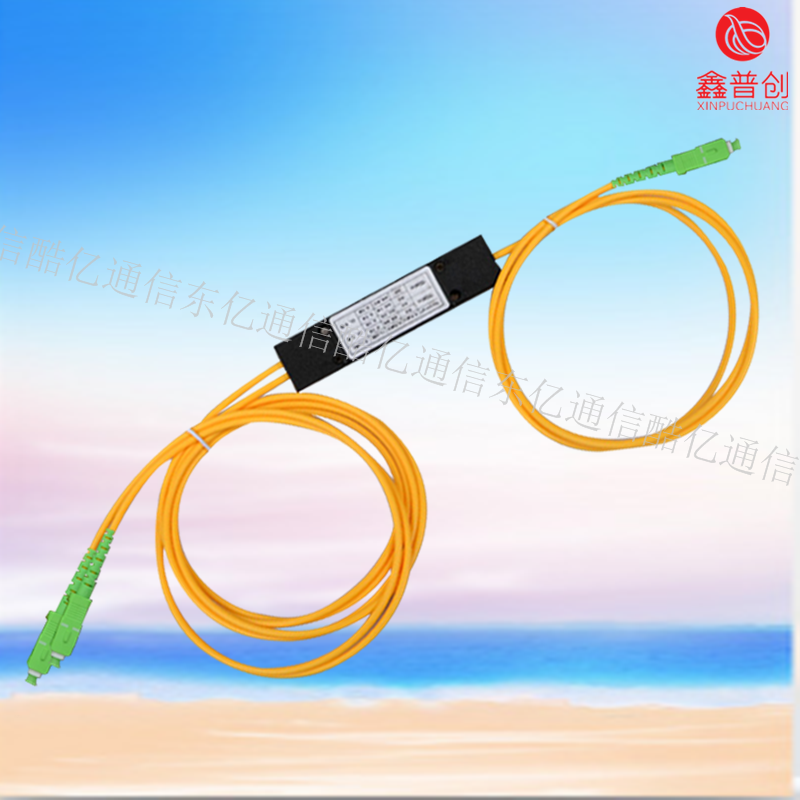

广电级1分2光分路器

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。

“光纤入户，网络提速”，科技为人们的生活提供了很多便利条件。国内的网络平台多样化，三网融合时代发展迅速，在现有的基础上既要实现的合理配置，也要懂得对合理使用，避免出现不必要的投资。本文从技术的设备和对比完全FTTH入户与FTTH原有同轴电缆入户两种方案的优缺点，帮助大家更好地进行选择。互联网时代已到来，网络信息的庞大已日渐成熟，我国网络系统又较为发达，在这种大背景下，对信息的需求量在稳步提升。现如今，人们已习惯了坐享云端服务，习惯了开着电脑便看遍世界的大事小情。2013～2015年，我国实现了三网融合的技术推广，现以普及三网融合全覆盖，有线电视网络正在向下一代数字广播电视迈进，在2020有望实现数字广播电视的全覆盖。三网融合背景下，高速率宽带已然成为趋势，也将是未来发展的新方向。广电级1分2光分路器

FTTH光纤入户是通过物理布线的方法传输网络信号的一种光纤传输方法。FTTH的核心主要是提供大容量宽带，对数据、波长、格式、速率和协议都很透明，且对环境的要求不高，方便维护。它的入户也是实现网络重组建设中避免多网重叠和浪费现象的发生。FTTH原有同轴电缆入户是在同轴电缆的单独建设PON网络进行传输，它的优点是节约了ONU的成本问题，EPON转接技术采用的是波分复用技术，它的下行波长为1490nm，上行一般为1310nm，如果针对有线电视信号而设定的波长就会改为下行波长为1550nm。同样的在下行方向上，OLT是以以太帧的编码连续比特流，通过光分器传至光纤上，然后ONU接收其信号，解码识取信号终端，送至上层处理，经授权发送符合的以太网物理层要求。

广电级1分2光分路器
