1分2盒式分路器常用指标

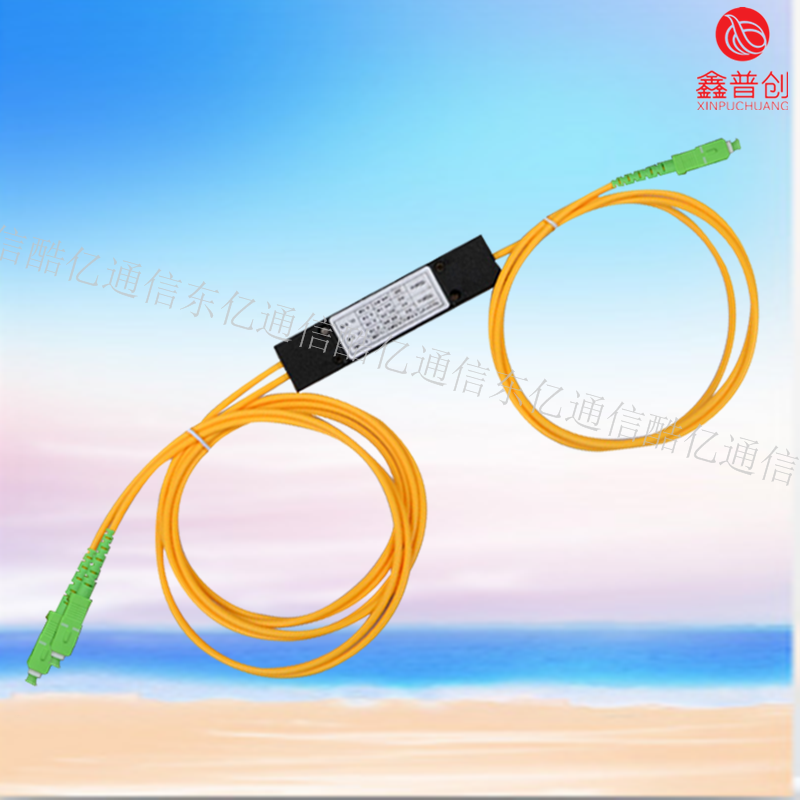

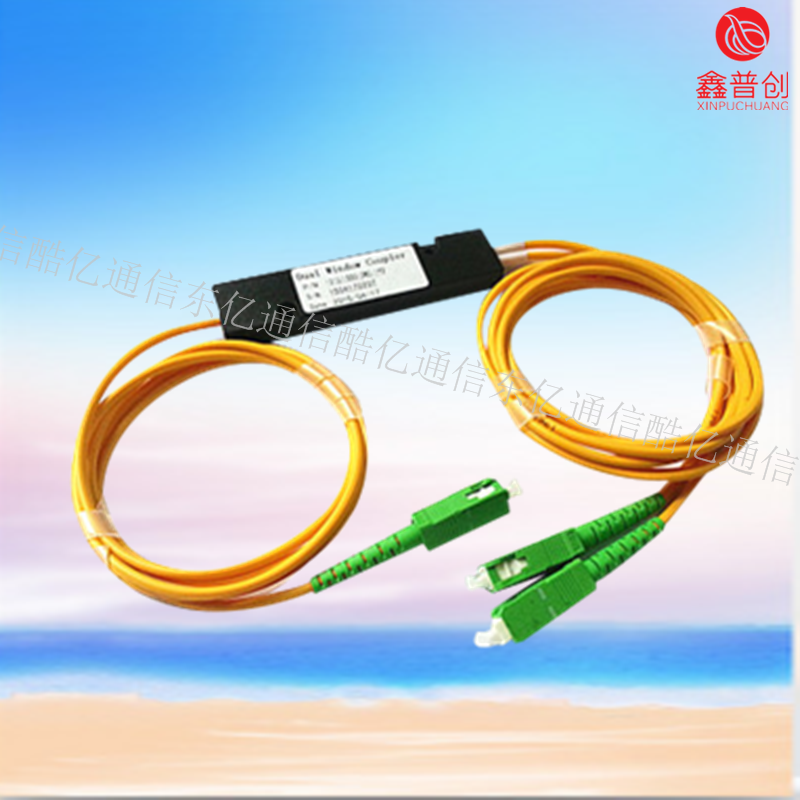

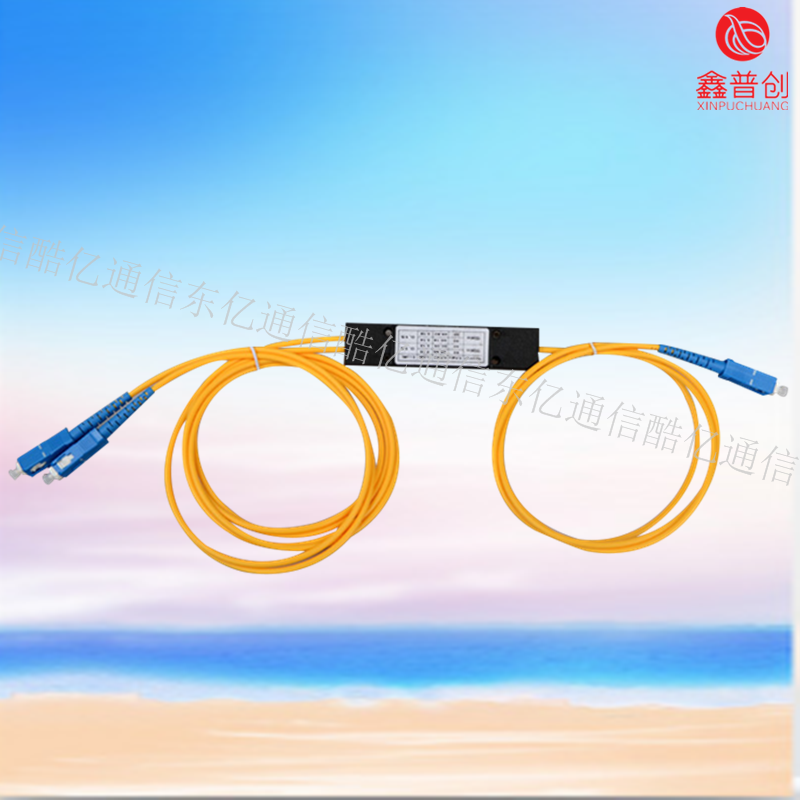

1分2盒式分路器

（1） 插入损耗：光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。（2） 附加损耗：附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：分路数 2 3 4 5 6 7 8 9 10 11 12 16附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2（3） 分光比：分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。（4） 隔离度：隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。　　此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

中国浙江省东亿通信设备有限公司位于中国东海之滨、杭州湾南岸沿海经济发达地区的慈溪市观城工业园区。本厂从事现代通信领域物理连接产品研究、开发、生产及销售服务的生产型企业；东亿成立于浙江慈溪，自创建以来，在领导的带领下，经过几年不断努力，由原来的单一通信设备销售，发展成为现在的集生产、销售、科研、技术服务为一体的自主研发型企业。自创建年以来, 东亿不断集力于新产品的开发和研制，凭着雄厚的技术和先进的生产设备、在新产品的开发研制上取得了显著的成果，尤其音频配线系列取得了明显的成就。百尺竿头，需更进一步，东亿正在不断的前进中，不断的完善中。1分2盒式分路器

公司始终以 “品质、服务”为指导方针，“团结、务实、开拓、创新”为精神，坚持 “ 质量就是生命，服务就是灵魂 ” 的原则，树立 “ 客户在我心中,质量在我手中 ” 的理念，不断追求高品质、高效益、高科技的发展领域，公司产品已遍布全国二十多个省、市和自治区，产品主要销往中国、西欧、印度、巴基斯坦、伊拉克、孟加拉国、日韩，东南亚、中东等国家和地区。客户来自于电信、网通、移动、联通、广电、电力、铁路、军网、石油等各个领域，以先进的生产技术和严谨的科学管理来打造一流的产品。1分2盒式分路器
