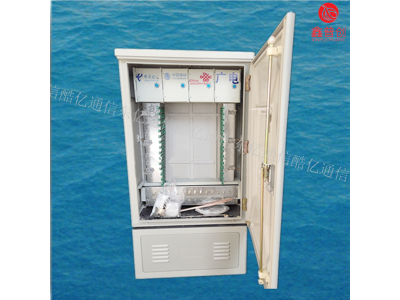

户外四网合一光缆交接箱在有线电视光纤网络设计中，非常重要的一个组成为网络拓扑结构。在设计过程中，除了要将系统的可靠性、灵活性要求纳入考虑范围外，还需要充分考虑以后设备安装调试、系统维护工作是否能够得到顺利开展。结合本城区的实际情况，将一环两星拓扑结构给运用过来。分前端设置于城区收费站附近，然后对两条光缆主干线路合理敷设，这样与中心机房就形成了环网关系。如果有故障出现于一条线路中，光开关会向另一条通道切换信号，促使信号的畅通性不受影响，网络的自愈功能得到满足，这样中心机房可以更加安全稳定地运行。一般情况下，要在服务区的中心位置设置光接收机，且整个服务区内都要覆盖同轴电缆，样可以对放大器级联数有效控制。同时，光节点设置位置，除了要满足取电和维护需求之外，还需要避免受到外界的影响和破坏。
户外四网合一光缆交接箱作用
光缆交接箱有利于提高网络利用率，发挥设备的功能潜力，使得光缆网布局更加合理，符合当前光缆网络结构的发展，同时资源利用更加灵活，降低光缆运营及维护的成本，避免光缆资源的浪费。
户外四网合一光缆交接箱主要特性：
运用无跳接接箱的理念，减少配纤适配器和跳纤，减少通信故障点和插损，提升网络安全；
解决光分路器的管理与扩容；
配线区尾纤的长度3米，且配备有序的尾纤管理中心，界面清晰；
增加了光分单元，满足光纤点对点，点对多点的综合发展需求；
全部模块化设计，按需配置，运用灵活，降低成本；
户外四网合一光缆交接箱功能要求：
1． 光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
石英光纤是当前国内电信光纤通信技术中应用较多的一种光纤，这种光纤主要应用在电信通信传输中，与其他介质通信方式进行比较与分析，发现其损耗耕地。基于光纤构建的电信通信系统，具有中继距离长的优势。其优势主要表现在系统建设中，可以跨越很大的距离，完成信号传输。在长途传输中，通过增加其传输的距离的方式，减少中继站的数量，进而降低中继站建立成本，使光纤通信系统的构成更加简化。当前，在电信刚光纤通信中，通过应用石英光纤，扩大相邻中继点之间的距离，大可扩至到200公里，且在实际的通信传输过程中，因具备损耗极低的优势，电信光纤系统的可靠性与稳定性能得到有效的保障，同时，也进一步提高了其运行的效率与效益。在光缆路由走向设计时，需要均匀分布整个光节点，且尽量缩短光缆路由，以便促使资金成本得到有效节约。其次，光缆路由设计中，需要降低施工难度，且控制其安全系数。结合本县城的实际情况，将杆路架空、墙吊架空、地埋管道等多种方式给运用了过来。然后，要对前端到光节点之间的光缆野外接头数量尽量减少，如果光缆需要到达不同光节点，尽量将多纤共缆模式运用过来，促使投资成本得到节约。
