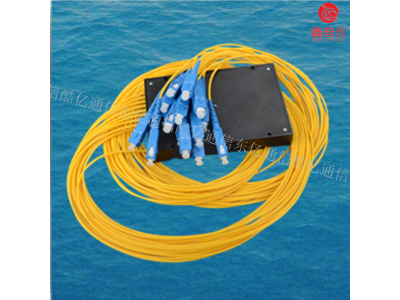

1分16插卡式光分路器

1分16插卡式光分路器相较于其它通信手段，光纤通信大的优势在于其介质是光，这种载体本身的优势使得光纤通信异常优越，主要是频带非常之宽且损耗较低、保密性很强且抗干扰能力强、容量大且速度极快。光作为传播介质，相比电来说其损耗非常低，而光自身的频带也比电宽许多倍，这使得光纤通信具备一个优势；其次因为光纤通信是在光导结构之中的，而泄露的少数射线也会被包裹层吸收，所以光纤通信的保密性和抗干扰能力都远强于电；另外由于光纤的体积非常小但是光可携带的信息量很大，这使得光纤通信传输速度快且容量大。近些年来光纤通信逐渐成为主流的通信技术，它是通过光波利用光电转化来传播信息的一种方法，其特点是容量大、速度高且保密性很强，而且不会像卫星通信那样容易受到外界信号的干扰，目前我国的因特网接入基本上实现了光纤通信，在大部分科研生产领域也已实现了光纤通信覆盖，随着现代人工智能、大数据等潮流的来临，光纤通信将会发挥更大作用。本文主要介绍了光纤通信技术及其发展和应用状况。

1分16插卡式光分路器产品结构

1分16插卡式光分路器功能说明

PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

1．1分16插卡式光分路器的分光原理

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

2．1分16插卡式光分路器的常用技术指标（1） 插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

（2） 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：

分路数 2 3 4 5 6 7 8 9 10 11 12 16

附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

（3） 分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。

（4） 隔离度。

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。

另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。

此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

东亿通信,唯有专注,才更,行胜于言,诚实守信,客户在我心中,质量在我手中.

 2008年东亿在浙江慈溪成立,以两台塑机和5名工人开启了东亿通信的历程.

在11年的企业发展中,东亿通信发展迅速,专注于通信设备的研发设计,生产制造,销售与服务,致力于发展通信,为更多构筑了面向全和全世界的经营和服务,涵盖电信,移动,联通,广电网络,传媒及铁通等等通信行业领域.

时至今,东亿通信世界前沿的技术理念,快速响应客户的变化需求,为行业提供先进,可靠,安全,高质量的应用定制解决方案和产品工程解决方案,东亿以稳定的产品质量,科学的管理,诚实守信,重誉创优,凭着雄厚的技术和先进的生产设备,尤其光纤通信产品系列取得了明显的成就,长年供应三大运营商以及入围中标集团公司产品.

对光纤通信技术来说，主要的细节技术在于光纤光缆、光交换、光源器件以及光网络等。对于光纤光缆来说，我们一般考察它的通信光纤与特种光纤，近些年来随着新的光波段的发现，光谱范围基本扩大了30%左右，沿着这种趋势发展，未来的光纤通信在速度和容量上将获得质的飞跃。另外特种光纤现在也在研制之中，其中比较有前景的如有源光纤、光纤光栅、多芯单模光纤等，有源光纤是指渗入稀土离子的光纤，稀土离子的作用在于构成激光活性物质，以此制造光纤放大器，光纤放大器是光弧子传输的关键一环，有了它，光弧子才能实现超远距离的传输。光纤光栅是指利用紫外线照射，从而在光纤芯内部产生周期性的折射率变化的光纤，其目的是为了生成光栅，光栅是一种常用的选择频率的器件，利用它可以制成多种器件。
