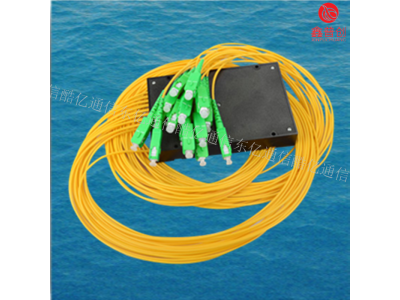

PLC1分16光分路器

PLC1分16光分路器现在的全光网络发展相当迅速，过去的光网络是在节点实现全光化,但在网络结点用的电器件有效的提高了干网的总容量。而如今的呈现诸多的优点。它以节省大量的电子器件，可以采用PDH、SDH、ATM等各种传送方式均可使用，提高了网络的利用率，提高了传输速率；提供多种协议业务，是以波长选择路由；组网灵活性高，可以在任何节点插入路由；又因为沿途没有交换和存储，所以可靠性高。由于网络中不用光电转换器，可以存在不同的协议和编码形式，所以具有透明性。另外还有诸如开放性、兼容性、可扩展性等优点，提供了巨大的带宽和容量、网络结构非常简单，还有相当低的误码率,但是传输速度相当的迅速。在我国，电力通信系统是不同的，想要建设一个光纤通信网是非常困难和复杂的，时代的发展对电力通信提出了更高的要求，在通信网中也就要求更加先进的光纤。目前经常用的电力通信光纤有光纤复合地线、光纤复合相线等。

PLC1分16光分路器产品结构

PLC1分16光分路器功能说明

PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

1．PLC1分16光分路器的分光原理

光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器

与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。

2．PLC1分16光分路器的常用技术指标（1） 插入损耗。

光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。

（2） 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：

分路数 2 3 4 5 6 7 8 9 10 11 12 16

附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2

（3） 分光比。

分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。

（4） 隔离度。

隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。

另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。

此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。

随着发达的对全光网络的技术，部件，设备的研究成果的应用，人们越来越重视全光网在以后的光纤通信技术发展。全光网就是利用光节点代替电节点，并用光线将光节点互联成网，使用光波实现信号的传输与交换，大程度实现了网络的交换传输，减少信息传输的拖延，阻塞等。然而全光网络要想发展是不能脱离其它的通信技术,它需要与其它网络综合起来才能变得更加强大，就是要与像因特网、移动通信网等相结合，才能发挥到重要的功能。全光网络的发展是未来光通信发展的必然趋势,是以后信息技术的主流,同时是通信技术发展的级别,更是理想级别，相信人们看到未来的光纤发展趋势必然全光网络。光纤复合地线指的是电力传输线路中的地线中有一定的具有地线作用和光纤优点，同时可靠性强和不需要进行特殊维护的管线单元。同时想要应用光纤复合线需要很大的投资，它主要应用于建设新线路和更新旧线路。主要作用就是防止输电线路被雷击，同时也可以通过地线中的光纤进行信息传输，将地线架空。
