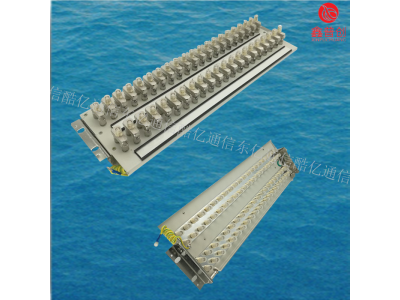

高频配线架

高频配线架对波长误差的放宽也可使用变廉价的激光器。CWDM可以采用垂直腔表面发射激光器。现在已经可以采用单片工艺大批量生产,焊接和封装技术简单,从而能够制造出性价比很高的适合于CwDM系统使用的垂直腔表面发射激光器CwDM无须选择成本昂贵的密集波分解复用器和解复用器,只需选择廉价的粗分复用器和解复用器无须采用比较复杂的控制技术以维护较高的系统要求。无须采用EDFA,只需采用价格便宜得多的多通道激光收/发器作为中继4.光舒接入网光纤接人网(OAN)是指以光纤作为传输媒体来取代传统的双纹线接人网,具体地说是指本地交换机或远程模块与用户之间采用光纤或部分采用光纤来实现用户接入的系统由于交换机与用户之间采用光纤作为信息传输通道,因而在交换局必须将电信号转换成信号(由OLT完成),而在用户端则需要将所接收的来自光纤的光信号转换成电信号曲ONU完成),再将其送往用户设备。

 高频配线架产品分类

 高频配线架产品结构

可见在OAN中采用了基带数字传输技术,它是为传输双向交互式业务而设计的接入传输系统。1)OAN的参考配置由OAN的基本概念可知,OAN是一个点对点的光传输系统。它是一个与业务和应用无关的光接入网。其参考配置应符合ITU-TO.982建议,如图6-7-3所示。从图中可以看出,接入链路实际是指与业务网络侧的V接口与用户侧T接口之间的传输手段的总和根据接入网的室外传输设施中是否含有有源设备,光网络分为无源光网络(PON)和有源光网络(AON)。图6-7-3上半部分为无源光网络,其中ODN是光分配网,它是用无源光器件构成的,在无源光网络中是使用无源光分支器来完成分路功能的,无源光网络的运营维护成本较低,对业务透明,便于升级扩展,但由于受到衰减的影响,ONU(光网络单元)之间的链路长度和容量受到一定的限制。

 高频配线架功能说明

在光纤到路边(FTTC)方式中,通常采用双星形网络结构,而且ONU设置在路边的入孔和电线杆的分线盒处或设置在交接箱处,ONU与用户之间一般使用双绞线或同轴电缆连接。由于利用原有的缆线资源,因此投入资金成本相对较低,但它仅适于2Mb/s以下的窄带业务环境。与次单队,在光纤到大楼(FTTB)方式中,ONU进一步靠近用户。它是将ONU直接安装在楼内,然后再利用原有的双绞线与每个用户终端设备相连。因此一般FTTB是一种点对多点的结构,适用于高密度用户区。德、米在光纤到户(FTTH)中是直接将ONU移到用户家,而在FTTC中原放置ONU的位光纤通信简明教程(第214置则被换成无源光分支器。可见FTTH是一种全光纤网。

 高频配线架产品属性

接入网呈现全透明的特性,因而对传输制式、带宽、波长等均没有任何限制。适于引进新的业务,这才是真实意义上的宽带网络。由于ONU位于用户终端处,因而无论供电,还是维护,其成本得到大大降低,这是种理想的网络形式。光纤局域网光纤局域网(LAN)是将分散在有限地理范围内(如一栋大楼、一个园区或一所学校)的多台计算机通过传输媒质连接起来的通信网络,通过功能完善的网络软件,实现计算机之间的相互通信和共享资源。目前局域网的功能非常强大,很容易进人广域网的范围。常见的局域网数据传输方式有:以太网(Ethernet)、令牌环路网(Token-Ring)、光纤分布式数据接口(FiberDistributedDataInterface,FDDD、异步传输模式(ATM)等,其中应用广泛的当属以太网。

 高频配线架技术指标

下面介绍高速光纤以太网。高速光纤以太网是指速率为100Mb/s的快速以太网、速率为1000Mb/s的以太网,甚至是10Gb/s以太网,主要以光纤为传输介质。1)100Mb/s光纤以太网快速以太网采用光纤作为传输介质时使用物理层协议为100base-FX、100base-SX,它们继承性地直接拓展了10Mb/s以太网,原封不动地采用了IEE802.3标准的CSMACD介质访问控制技术,采用集线器组网构成星状拓扑结构,将网络传输的线速率提高到100Mb/s,提供了从10base-FL平滑过渡到100Mb/s性能的解决方案。三100base-FX协议规定使用1310mm光波长,100base-SX协议规定使用850nm光波长,这两个协议都是使用1对单模光纤,其中一根用于发送,另一根用于接收,传输距离为20km。

 高频配线架技术要求

若使用多模光纤时,传输距离只有2km。2)1000Mb/s光纤以太网1996年千兆比特以太网问世,1999年IEEE发表了1000base-X标准802.3Z。千兆比特以太网(1000Mb/s)和以太网(10Mb/s,100Mb/s)具有相同的帧格式、流量控制和全双工方式。图6-7-5所示为一个典型的千兆比特以太网的配置实例。一台1Gb/s局域网交换机可以直接与多个图形工作站相连,也可以作百兆比特以太网的主干网,还可以与中点服务器和高速工作组交换机(100Mb/s,1000Mb/s以太网交换机或集线器)连接IEEE为千兆比特以太网制定了如下物理层协议:1000base-SX1000base-SX使用850mm激光器。

 高频配线架注意事项

采用芯径为62.5m和50gm的多模光纤,大传输距离分别为300m和550m。1000base-SX适于作为建筑物内部构建宽带主干网,智能大厦主干网、企业内部主干网等。1000base-LX1000base-LX使用1300mm激光器。采用多模光纤,大传输距离为550m;采用单模光纤,传输距离为5km,因此单模光纤已成为远距离公用网的传输介质。1000base-LX特别于作为校园主于网;采用吉比特光收发器,1000base-LX也适于作为城域主干网。SDH是一套可以进行信息传输、复用,分插和交又连接的标准化数字信号、SDH网络则是由一些基本网络单元(NE)组成的,在传输媒质上进行同步信息传输、复用、分插和交叉SDH网具有同步复用、标准光接口和强大的网络管理能力,有如下主要特点:(1)使24路制和30路制两种PDH数字系列在STM1等级上实现了统一,使之成为传输体制上的世界标准(2)由于采用了同步复用和映射方法,各种不同等级的码流在赖结构净负荷内的排列是有规律的,而净负荷与网络同步。

 高频配线架施工标准

(在帧结构中安排了丰富的开销比特,因而使网络的运行、管理和维(OAM)能力大大加强,而且便于将部分网络管理能力分配到网络单元,实现分布式管理以及实现高可靠性的自愈环网结构(4)确定了世界统一的光纤网络接口,可以在光路上实现横向兼容,便于网络的筹备和调度,使网络投入资金成本节约10%~20%以上;(5)SDH网具有信息净负荷和定时的透明性。所谓信息净负荷的透明性指的是网络可以传送各种净负荷及它们的组合,而与信息的具体结构无关;(6)SDH网具有后向和前向兼容性,它与传统的PDH网完全兼容,另外,它还能容纳新的业务信号,如B1SDN中的ATM信元、高速局域网的光纤分布式数据接口(FDD)信号和分布排队双总线(DQDB)信号等。

 高频配线架性能指标

在PDH网到SDH网的过渡时期,由于指针调整产生的相位跃变,使得信号经过多次PDH/SDH变换后,抖动和漂移性能损伤较大,一般要采取相位平滑措施才能满足抖动和漂移性能指标;由于大规模采用软件管理和控制方式在网络层上的人为错误、软件故障及计算机***等可能导致瘫痪,因此对网络拓扑和软件测试等均提出了较高的要求。尽管SDH体系有这些不足之处,但是它有比PDH体现明显的优越性,成为现代信息传输的一种数字体系。7.2SDH的速率和帧结构.SDH网的基本网络单元和网络节点接口SDH的基本网络单元有终端复用器(TM、分插复用器(ADM)、更新中继器(REG)和纤通信简明教程(第2底网络节点接口(NN1是SDH网的关键。

 高频配线架原理

网络节点接口是网络节点之间的接口,在实际同步数字交叉连接设备(SDXC)上可以看成是传输设备与其他网络单元之间的接口。在网络中的位置如果能够规范一个的标准,它不受传输媒质的限制,也不局限于特结合所有不同的传输设备和网络节点,构成一个统一的传输、复用、交叉连接和交换的接口,那么这个网络节点接口才具有很强的适应性和灵活性而成为通信网的基础设施。要规范一个统一的网络节点接口,必须有一个统一接口速率等级和数据传送格式。而SDH的NN处有标准化接口速率、信号帧结构和信号码型。2.SDH的速率SDH采用一套标准化的信息结构等级,称为同步传送模块STM-N(N=1,4,16,64,…),其中基本的模块STM1,其传输155.520Mb/s;更高等级的STMN信号是将N个STM1按字节间插同步复用后所获得的。

高频配线架性能

同步传送模块STMN中,N是正整数,目前ITU-TG.707建议的全部标准化N的取值为N=1,4,16,64,…,相应的STMN等级的速率也为4倍关系。SDH的帧结构是实现SDH网络诸多功能的基础。对它的基本要求是:能够满足对支路信号进行同步数字复用和交叉连接;支路信号在帧内的分布是均匀的、有规律和可控制的,便于接入和取出;对于24路制和30路制两种PDH数字系列信号,都具有统一的方便性和实用性。为满足上述要求,TU-T终采纳了一种以字节(每个字节含8比特)为基本单元的矩SDH的帧结构与PDH不同,它的块状帧由9行和270×N列字节组成,1字节为8比特,因而全帧由2430×N个字节,相当于19440×N个码元组成。
