16芯光纤分纤盒因此,在使用光线路放大器的WDM系统中,发送部分的激光器均为问按调制方式的激光器。光孤子系统及相干光通信系统中也使用这种调制方式。4.1.3自动功率控制和温度 控制半导体激光器是高速传输的理想光源,但是半导体对温度是很敏感的,特别是长波长半导体激光器(LD)对温度更加敏感。而且随着激光器的老化,其输出功率将减小。16芯光纤分纤盒温度的变化和器件的老化给半导体激光器带来的不稳定性主要表现在激光器的阅值电流随温度和老化而变化,从而使输出光功率发生变化。通常,随着温度的升高,阈值电流增加,输出光脉冲幅度下降,发光功率降低,发射波长向长波长漂移。在实际使用中,必须对这些影响加以控制,以保证输出特性的稳定。16芯光纤分纤盒控制电路的作用就是消除温度和器件老化的影响,稳定输出光信号,目前采用的稳定方法有自动功率控制和自温度变化会引起LD阅值电流的变化,从而使输出光功率变化。
光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,设计合理,外形美观.
《生产》移动,铁通,联通,电信。专用《室外,室内,壁挂式,嵌墙式,落地式》光纤分线箱,光纤入户箱,分路器箱,配线箱,室外光缆分支箱,光纤熔接分线箱,光缆光纤交接箱,光纤熔配一体化分线箱,光纤分线箱,光缆分线箱,光纤配线箱,光缆配线箱等等, </O :p>
二:通信设备箱材质冷轧板SMC ABC 不锈钢
型号:4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<
使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<
安装地方:壁挂式 楼道 室外 室内 入墙式家庭住宅<
锐速通信具有钣金车间、注塑车间、光缆车间,欢迎各地人员来地考察.
一、概述

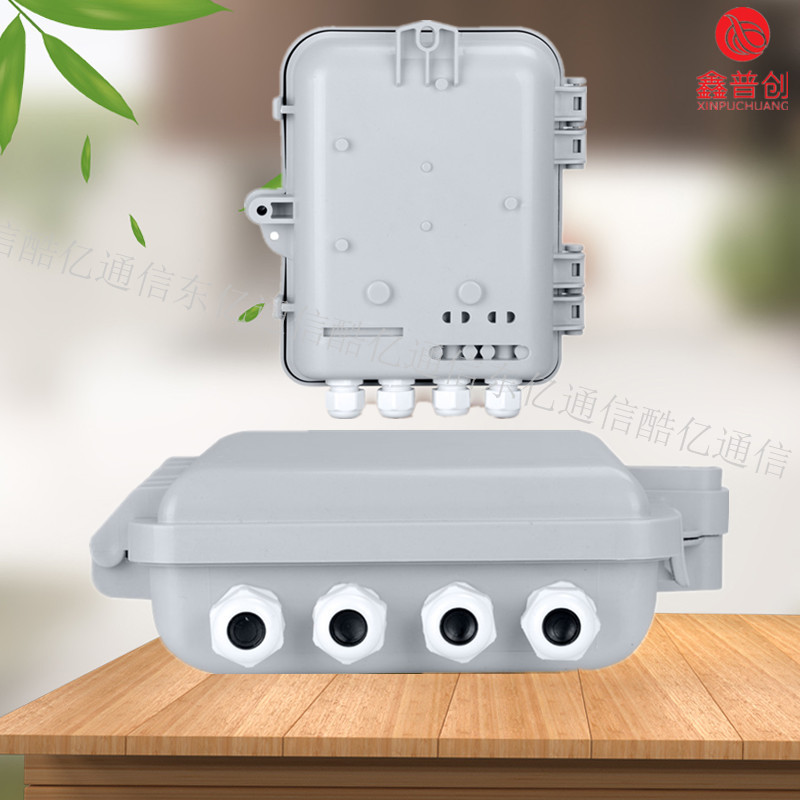

室内壁挂式光纤配线箱(以下简称“光纤配线箱” )主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接,是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体,可实现主光缆与小区、大楼或校园等分支光缆的信号互连。
二、特点
◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。
◆采用门锁锁闭配线箱门,保证配线箱开关箱门的安全。
◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接,提高光缆的抗拉能力。
◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。
三、主要技术指标
◆环境温度:-40℃~+80℃
◆相对湿度:<85%(30℃时)
◆大气压力:70~106KPa
◆工作波长:850μm,1310μm,1550umμm(根据使用光纤而定)
◆连接器插入损耗:≤0.3dB(连接损耗:≤0.5dB)
◆连接器回波损耗:≥45dB(PC),≥50dB(UPC),≥60dB(APC)
◆连接插拔寿命:500次
◆机箱与接地装置之间绝缘电阻:≥1000MΩ/500V(DC)
◆机箱与接地之间耐压:3000V(DC)/1min(不击穿,无飞弧)。
四、规格与容量
◆箱体尺寸:300mm(L)×350mm(W)×100mm(H)
◆配线容量:12芯光纤
五、操作说明
5.1固定主光缆
将主光缆穿入配线箱有熔接盘一边的光缆过孔,把主光缆开剥大约0.8m长(长度可根据实际需要),用压板将主光缆轻微固定,将多余纺纶纤维和加强芯剪去,用压紧柱将光缆中的纺纶纤维、加强芯固定。
注:保证配线箱固定时外部有足够长的光缆。
5.2剥纤
将尾纤外皮剥开,剪去多余的纺纶纤维;将主光缆的紧套光纤按顺(或反)时针盘绕到走线环上,等待主光缆和尾纤中紧套光纤的熔接。
注:熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。
5.3光纤熔接及盘绕
将光纤熔接热缩管穿到主光缆的紧套光纤上,将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤,清洁光纤后并用光纤切割刀将光纤端面切平,将两根已经剥好的光纤分别放到熔接机的两边进行熔接,待光纤熔接好后,将光纤熔接热缩管套到光纤熔接区,并将熔接区放到熔接机的加热区热缩熔接套管,待熔接套管与两端的紧套光纤连接好,将熔接好的熔接点放到熔接盘中熔接点固定卡子上,多余光纤盘绕到熔接盒体内,尾纤和主缆紧套光纤自然顺出熔接盒。
其它光纤的熔接同上。
5.4光纤固定
在熔接盒出口处上端将12根跳线轻扎固定,熔接盒两边光纤用尼龙扎带轻扎在一起。
5.5配线插头连接
将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过,将配线光缆固定在配线光缆固定座处,将配线光缆组件上的插头与隔板上相应适配器接口连接,使相应光路连通。其它插头的连接方法同上。
5.6墙壁打孔
光纤配线箱全部连接好后,选择好配线箱的壁挂位置,按配线箱壁挂位置在墙面上打孔,并插入提供的膨胀螺栓(取下平垫片、弹簧垫片和螺母);
5.7挂箱固定
将配线箱挂到膨胀螺栓上,在螺栓上放上平垫片、弹簧垫片,然后拧紧膨胀螺栓上的螺母,将配线箱固定在墙壁上。
温度控制只能控制温度变化引起的输出光功率的变化,不能控制由于器件老化而产生的输出功率的变化。短波长激光器,一般只雷加自动功率控制电路。而对于长波长微光看, 由于其阅价电液 防温度的源移较大,因此,般还 需加自动温 度控制电路,以使输出光功率达到稳定。 4.1.4光发送机的主要 指标光发送机的生要指标有平均发送光功率、消光比和光谱特性。平均发送光功率是在正常条件下光发送机发送光源尾纤输出的平均光功率。平均发送光功率指标应根据整个系统的经济性、稳定性、可维护性及光纤线路的长短等因素一体考虑,并不是越大越好。当温度变化不大时,通过自动功率控制(APC)电路也可以对光功率进行调节,但如果温度升高较多时,会使得阈值电流增加很多,经过APC电路的调节,偏置电流会有较大增加,会使LD的结温更高,以致烧坏。因此,一般还需加自动温度控制(ATCO)电路,使LD管芯的温度恒定在20C左右。
