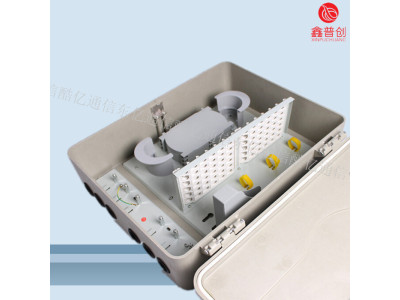

SMC72芯分光分纤箱

SMC72芯分光分纤箱此外，向社会大众宣传光纤线路传输相应的法律法规知识，也有利于提高有线电视信号光纤线路传输安全性、稳定性及可靠性。在有线电视光纤传输的日常维护中，主要是对相应的发射光功率进行测试，同时，对光纤传输系统能否正常的开展工作加以判断。在维护中，我们要随时把握光纤损耗出现的变化情况，同时，对光缆进行定期检测，详细记录被测试的光缆线路的实际损耗，对于每一个测试值竣工记工都需要同测试值进行相互的比较，分析哪一个节点部位没有出现损耗，注意随着季节的变化，光缆损耗值出现的变化，同时，记录好光纤传输的工作状况，如此有利于在发生故障之后，能够及时地判断故障发生的部位，针对故障进行相应的处理[3]。

SMC72芯分光分纤箱产品应用

SMC72芯分光分纤箱结构参数

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,设计合理,外形美观.

《生产》移动，铁通，联通，电信。专用《室外，室内，壁挂式，嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光纤配线箱，光缆配线箱等等， </O :p>

二：通信设备箱材质冷轧板SMC ABC 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<

锐速通信具有钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.

一、SMC72芯分光分纤箱概述

室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

二、SMC72芯分光分纤箱特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。

三、SMC72芯分光分纤箱主要技术指标

◆环境温度：-40℃～＋80℃

◆相对湿度：＜85％（30℃时）

◆大气压力：70～106KPa

◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）

◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）

◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆连接插拔寿命：500次

◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）

◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。

四、SMC72芯分光分纤箱规格与容量

◆箱体尺寸：300mm（L）×350mm（W）×100mm（H）

◆配线容量：12芯光纤

五、SMC72芯分光分纤箱操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。

注：保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。

注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。

5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；

5.7挂箱固定

将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。

因为光纤主要依靠光波的全反射原理进行传输，光信号完全被限制在包层内，光波泄露的现象很少发生。而且一个光缆内的很多光纤线之间也不会相互干扰，因此，光通信的抗干扰能力很强，保密性和安全性非常高。此外，光纤的重量很轻、体积较小，这样既节省空间又使得设备的安装非常方便。另外，用来制作光纤通信设备的原材料越来越丰富，而且价格低廉，稳定性好，同时受环境温度影响小，使用寿命很长。光纤通信技术这些优势使其在日常生活中的应用范围和领域越来越广。虽然光纤线路发生故障的概率非常低，但是低并不代表就不会发生故障。所以，对光纤线路的抢修也是一个不可能避免的问题。建立一支作风过硬、经验丰富的抢修队伍，才能够在发生光纤事故故障时，及时处理故障，避免对用户的使用带来影响。当然，控制故障的高境界在于发生事故之前就能够排查隐患，避免对正常的传输产生影响。所以，合理地设置寻线员，配合上日常的检修维护是非常重要的。
