瑞利散射的大小与光波长的四次方成反比。因此对短波长窗口的影响较大。波导散射损耗。当光纤的纤芯直径沿轴向不均匀时,产生导模和辐射模间的耦合,能量从导模转移到辐射模,从而形成附加的波导散射损耗。但目前的光纤制造水平,这项损耗已降到0.01~0.05dB/km范围之内。非线性散射损耗,当光纤中传输的光强大到一定程度时,就会产生非线性受激喇曼散射和受激布里渊散射,使输入光能部分转移到新的频率分量上。在常规光纤通信系统中,半导体激光器发射的光功率较弱,因此这项损耗很小。但是采用掺铒光纤放大器(EDFA)时,非线性散射损耗就不能忽略了3)弯曲损耗当理想的圆柱形光纤受到某种外力作用时,会产生一定曲率半径的弯曲,导致能量泄漏到包层,这种由能量泄漏导致的损耗称为辐射损耗。
数字配线架(分不锈钢和冷板)
单元体分8系统/10系统/16系统/20系统
特点:安装在19英寸机架上,可以自由旋转方便接配线

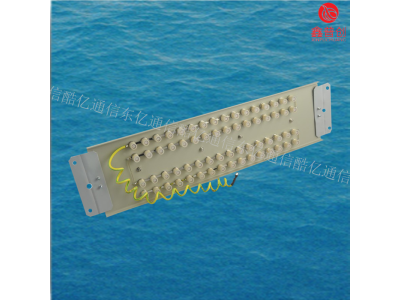

MPX108系列数字配线架
功能：
配线功能：同速率、， 同阻抗、同方向、在数字配线架上收、发之间构成通信链路的连接方式。
跳线功能：同速率、， 同阻抗、同方向、在数字配线架上任一收与任一发间进行互相连接的方式。
转接功能：同速率、， 同阻抗、不同方向、在数字配线架上任一收与任一发间进行互相连接的方式。
测试功能：线序清晰，便于进行检测或自环测试。
主要技术指标：
工作温度：+5℃-40℃，
相对湿度：≤85%（+30℃）
大气压力：70KPa-106KPa
指标：
特性阻抗：75Ω
工作速率：2Mb/s、8Mb/s、34Mb/s、14Mb/s、155Mb/s。
接触电阻：>外导体≤2.5mΩ 内导体≤10mΩ
绝缘电阻：>10000mΩ（500VDC历时1分钟），无击穿、无飞弧。
回线间串音防卫度：≥70dB（50KHz-233MHz）。
介入损耗：≤0.3dB（50KHz-233MHz）。拉脱力：>50N
连接器寿命：≥1000次
光纤受力弯曲有两类:宏弯和微弯。(1)宏弯是曲率半径比光纤直径大得多的弯曲,例如,当光缆拐弯时就会发生这样的弯曲。一般情况下弯曲半径大于5mm时,宏弯损耗可以忽略;但是弯曲半径在5mm以下减小时,宏弯损耗会较大地增加,所以应该避免这种情况(2)微弯是光纤成缆时由于涂覆材料而产生的随机性扭曲,微弯引起的附加损耗一般很小,基本上观测不到。但是当温度低到50~60℃时,微弯损耗加大根据如上分析如果进一步减小光纤的损耗有如下方案:长•全波光纤,也称无水光纤,进一步减小OH的浓度,这样OH吸收损耗就会减小,39gm的吸收峰较大地降低,从11001600m都会损耗较小,为波分复用提供广阔的间。当,,°新材料光纤,有一种新的氟化锆(ZrF4)光纤,在A=2.5m附近具有较低的本征材料吸收损耗约0.01dB/km,比石英光纤低一个数量级,具有诱人的应用潜力。
