24芯光纤楼道箱尾纤的存储采用用适配器固定，实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。光分插片灵活的配置方式，限度为节约初期投资。光分插片集光分与适配器为一体，极大的方便了工程施工，也减少了常规盒式光分路器因施工或保管不当造成的损坏。4和8采用一个插槽，16占用2个插槽，32占用4个插槽。尾纤的存储采用SC适配器固定，客户未开通时，上联尾纤在此停泊，实现了无跳接。上联光缆：容量24芯，常规容纳2根光缆进入（可选择特殊设计进入4－6根缆,特殊要求订货时需说明）。蝶形光缆出纤：蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。

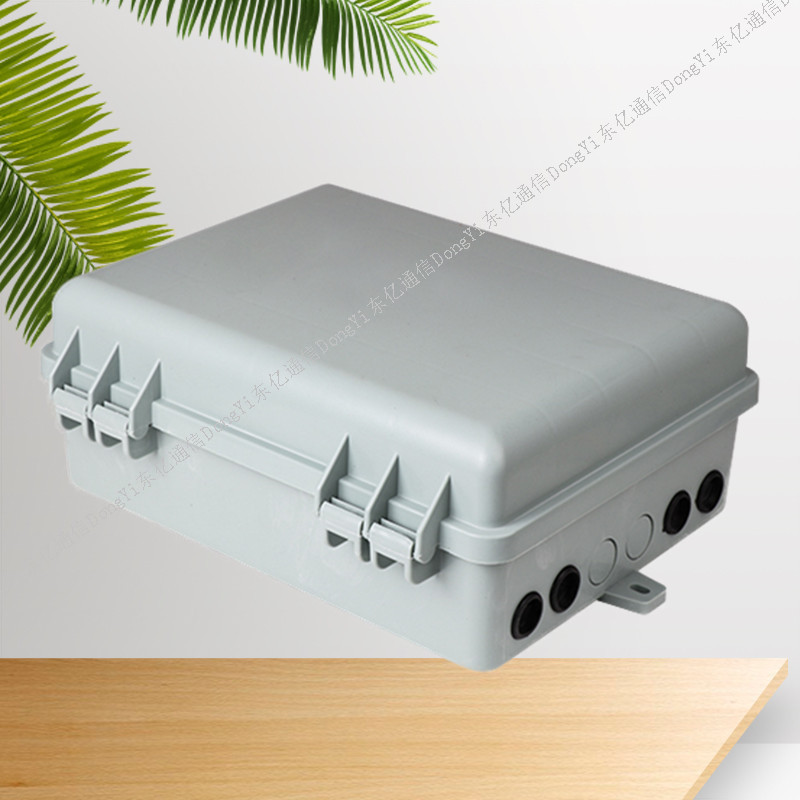

24芯光纤楼道箱细节图片：
24芯光纤楼道箱产品介绍：
光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。
连接器插拔耐久性寿命>1000次。
全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。
对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。
阻燃：符合 GB5169.7 实验A 要求。
电气性能
连接器衰减（插入、互换、重复）≤0.3dB；
回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
高压防护接地装置：
绝缘电阻：≥1000MΩ/500V（直流）。
耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
接地线截面积：>6mm2 ，接地处有明显的接地标志。
优势
各种接头端接方便，安装灵活。
有抽屉式和固定式等多种规格；
模块化光纤配线箱端接更方便，使用更灵活；
支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；
在1U的空间可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；
密闭管理；
前面操作，安装迅速方便；
高度1U，内置两组光纤盘绕环；
凹入隐藏式或者齐平镶嵌式安装。
应用范围
光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。
用于配线间和设备间光缆的端接、使用和管理。
经营产品:
一、 总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，192回线宽带模块，256回线宽带接线模块，各类型保安单元，告警器，总配线架（柜）
二、光配系列（ODF）：光纤适配器、熔纤盘，六位卡条（附件）、光纤跳线、尾纤、ODF配线箱、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等
三、 数配系列（DDF）：西门子数字配线架、同轴连接器等
四、综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，不锈钢背架，分线盒、网络与通 信工具等
SDH设备和ODF光纤配线架的链接是怎么连的？
1、SDH设备到DDF:举例华为SDH传输设备OPTIX2500+，既然是DDF当然是E1业务了，它的连接DDF是这样的，业务经过业务处理板PQ1到对应的E12S单板出2M线（一般管这个叫设备线），（PQ1是E1业务处理板，该板上没有接口，需要E12S的配合，E12S是出线板，这里举例的是120Ω的例子。）2M线做到DDF的一侧，DDF不是一个两边有接口的东西么，另外一侧就是留着跳线用的。当然DDF和SDH设备的单板也有分120Ω和75Ω的区别，总之大概就是这个意思。2、DDF到DDF之间的跳线:传输设备的设备线连的DDF一般叫DDF OUT ，还有一种是交换设备的设备线连的DDF叫DDF IN，那么就有了几种接线方式，即DDF OUT到DDF OUT，DDF OUT到DDF IN DDF IN到DDF IN，说白了就是传输到传输，交换到交换，传输到交换，不管你怎么接，只要记住一个宗旨，就是有信号接没信号就好，非要给个说法的话就是传输到传输交叉接，传输到交换平行接，交换到交换交叉接，就是这么简单。
ODF光纤配线架的作用是什么？
ODF光纤配线架是传输系统的一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器的安装、光路的调接、多余尾纤的存储及光缆的保护等，他对于光纤通信网络安全运行和灵活使用有着重要的作用。过去十年多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接器操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
ODF光纤配线架的选用应重点考虑哪几个方面呢？
1、纤芯容量：一个光纤配线架应该能使局内的大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。2、功能种类：光纤配线架作为光缆线路的终端设备应具有4项基本功能。 = 1 \* GB3 ①固定功能光缆进入机架后，对其外光纤护套和加强芯要进行机械固定，加装地线保护部件，进行端口保护处理，并对光纤进行分组和保护。 = 2 \* GB3 ②熔接功能：光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕存储，并对熔接接头进行保护。 = 3 \* GB3 ③调配功能：将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器能够灵活插、拔；光路可进行自由调配和测试。 = 4 \* GB3 ④存储功能：为机架之间各种交叉的光连接线提供存储，使它们能够规则整齐的放置。配线架内应有适当的空间和方式，使这部分的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足小弯曲半径的要求。
扩容量32（64）芯。进缆方式：室内上进/下进、室外下进。光分路器：适用4，4，8，8，16，16，32，箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求，36芯尺寸为W*H*D(mm)=320*420*125mm（长、宽为含裙边尺寸）。箱体内部采用翻转式结构，翻转板上方区域用于外部引入光缆与用户引入光缆对接。翻转板下方区域用于各类光缆、尾纤走线以及外部引入光缆成端熔接等功能，其中支持外部引入光缆上下方进线要求。安装在室外墙壁、电杆等位置，可以方便完成光缆的接续和分配功能。
