SMC48芯光纤直熔箱当有光缆引入时，普通光缆固定后必须能承受不小于500N的轴向拉力；自承式蝶形光缆固定后必须能承受不小于200N的轴向拉力。经拉伸、扭转试验后检查光缆固定处，光缆必须无任何松动、破坏现象。⑴室内型箱体的防护性能必须达到IP5要求。⑵室外型箱体的防护性能必须达到IP55级要求。燃烧性能:设备内所有非金属材料结构件（含尾纤或跳纤）的燃烧性能必须能符合规定的要求。终端盒所在零件采用的材料应具有防腐性能,如无防腐性能应作防腐处理；其物理、化学性能必须稳定；各种材料之间必须相容,并与光缆护套和配线尾纤护套相容。为防止腐蚀和其它电损害,这些材料还必须与其它设备中所常用的材料相容。1.终端盒如采用工程塑料,其燃烧性能应符合试验A。

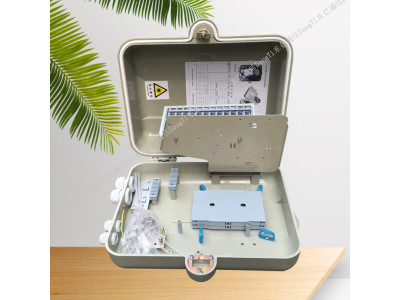

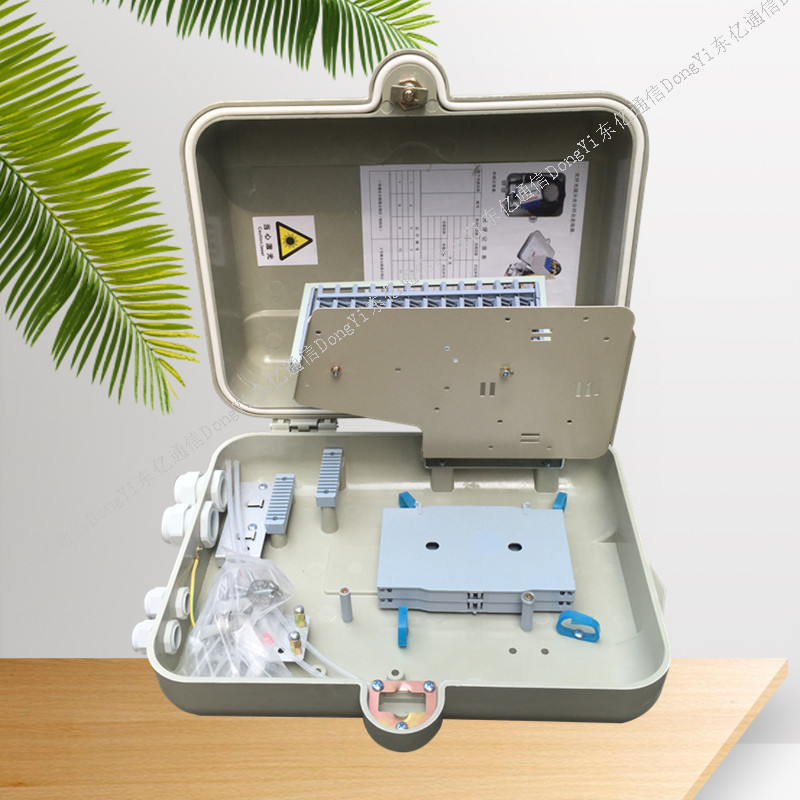

SMC48芯光纤直熔箱细节图片：
SMC48芯光纤直熔箱产品介绍：
光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱12芯16芯24芯32芯36芯48芯64芯72芯96芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。
二、特点
适用多种使用场景：室内、新老楼盘。
模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
分路器模块端口倾斜15°设计，走线路由顺畅。
系列化插片可积木化组合，扩容方便，投资节省。
皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
工厂化皮线尾纤，实现高质量低成本快速部署。
配线光缆熔接
a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；
b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；
c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；
f.进行光缆加强芯接地，将接地线从光缆入口引出接地；
g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。
光纤面板有哪些功能和特点？
功能：1、有很强的光缆固定和保护功能，能保证光缆光纤不受损坏，以及可靠的接地装置。2、有先进的光纤布线管理设计装置，保证了光纤的线及纤芯安装、施工及维护方便。特点：1、面板外型尺寸符合国际86型。2适合SC单工适配器或LC双工适配器安装，应用于工作区布线子系统。3嵌入式面框，安装方便。3带有防尘装置，防止灰尘进入。4配有标识条，方便编号管理和维护作用。5、用于家庭或工作区，完成双芯光纤的接入及端口输出，可充分满足光纤弯曲半径的要求，并保护好进出光纤，为纤芯提供安全的保护，适当的曲率半径，允许小量的光纤盘存，实现FTTD系统应用。
什么是单/双口光纤面板？
单/双口光纤面板主要是用以固定模块，保护信息出口处的线缆，同时还能起到防尘的作用。单/双口光纤面板对于布线系统来说，不是主要的影响性能的产品部件，但在整个布线系统中，却是仅有的几个外露在表面的产品之一。单/双口光纤面板是实现光纤到桌面解决方案的用户终端产品，用于家庭或工作区，完成光纤的接入及端口输出，可充分满足光纤弯曲半径的要求，并保护好进出光纤，为纤芯提供安全的保护。其内部空间设计合理，具有适当的曲率半径，允许小量冗余光纤的盘存，能很好的实现FTTD（光纤到桌面）系统应用。在大多数光纤到户（FTTH）应用中，每一个家庭内只接入了一束光纤，因此用户家庭内使用的通常是单口光纤插座面板。然而在光纤到桌面（FTTD）应用中，办公室内通常接入了多束光纤，在这种情况下，为了节省成本，通常使用双口或多口光纤插座面板。
单口光纤面板与双口光纤面板应该如何安装呢？
（1）入墙式单/双口光纤面板安装：①在进行光纤到户（FTTH）的铺设中，会进行入户光纤预埋位置与光纤面板安装位置的确定，一般情况下，单口光纤面板或双口光纤面板位于家庭客厅墙面上。②单口光纤面板或双口光纤面板安装在墙面上时会先连接好入户光纤，然后安装光纤适配器，在插口处固定住即可。③最后将带有光纤适配器的光纤面板用螺钉固定到墙面上。（2）盒式单/双口光纤面板安装①将一侧的光纤适配器安装在插入孔中，可直接卡入固定住。②将预留光纤环绕放置到存储面板上。③然后再将另一侧的光纤适配器固定在插入孔。④最后合上外壳，将双口光纤面板固定在墙面上，安装螺钉固定住。注意：光纤面板是用于接入入户光纤和网络设备的连接设施，也属于易损坏物品，因此在装修时不要轻易移动光纤面板的安装位置。同时，光纤不同于双绞线，易损坏且较难修复，因此要注意不要大幅度弯曲折叠。
光纤面板的制备方法是什么？
光学纤维面板(简称光纤面板)，由数千万根光纤规则排列而成，具有数值孔径高、级间耦合损失小、分辨率高、光学零厚度等特点，可以无失真地传递高清晰度图像，广泛应用于微光像增强器、高亮度高清晰显示器、光电耦合(CCD、CMOS)及其它高清晰图像接收、传输和耦合的仪器和设备中。光纤面板的制备工艺要经过拉单丝、排一次复丝棒、拉一次复丝、排二次复丝棒、拉二次复丝、排板、熔压、冷加工等多道工序。其中熔压环节是将排列成束的二次复丝加热，并对其四周施加压力，使二次复丝之间彼此融合形成整体结构。在熔压环节，板段四周受到挤压向两端伸长，由于模具对板段外层纤维的摩擦力作用，导致外层纤维伸长小于中心纤维，在板段两端产生放大率畸变，图像经过该区域传像后出现图像放大、缩小的现象。存在放大率畸变的光纤面板不能正常使用，在后续加工中需要将板段两端切割掉，这大大降低了材料利用率，通常损失在20％以上。根据国内外报道，目前可有效解决光纤面板放大率畸变的方案是采用气熔压工艺取代机械熔压，该工艺能有效提高光纤面板放大率畸变合格率，但其工艺复杂、生产成本高。本发明的目的及解决其技术问题是采用以下技术方案来实现的。依据本发明提出的一种光纤面板的制备方法，其包括：通过拉单丝、排一次复丝棒、拉一次复丝、排二次复丝棒、拉二次复丝，得到二次复丝；将所述的二次复丝切割，得到第一复丝和第二复丝；将所述的第一复丝紧密堆积成六棱柱形，得到第一板段；在所述的第一板段上包裹第二复丝，得到第二板段；将所述的第二板段熔压、机械加工，得到光纤面板；其中，所述的第二复丝的长度大于第一复丝的长度。本发明的目的及解决其技术问题还可采用以下技术措施进一步实现。
试验火焰施加持续时间为30s的要求。2.光纤接头增强保护件采用的材料及填充物的热熔温度应不小于120℃,热软化温度应不小于90℃，应能在一25℃~+40℃温度下使用。3.全部材料应无毒、无腐蚀,对人体健康和其它设备元副作外观终端盒应形状完整,刺、无气泡、无龟裂和空洞、元翘曲、元杂质等缺陷。全部底色应均匀连续。外形美观施工方便接续附加衰耗小结构合理，可将光缆加强芯固定在终端盒内，具有与光缆金属外护套连的接地线引出的功能，同时适用带状光缆和普通光缆。设计独特，有19英寸机架上的终端盒,也有墙挂式的终端盒。终端盒内的余留光纤盘绕在集纤盘内,在终端盒安装操作后光纤及光纤接头应元附加衰减。经下列各项试验后,终端盒盒体及盒内各部分应元变化,必要时作光纤通光检查。
