ODF光纤配线架简介
ODF(Optical Distribution frame)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。 它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。 光纤配线架
ODF特点：
1、标准单元结构尺寸；19英寸宽度，既可装入配线架机柜，也可该做壁挂安装。 2、工艺精良；结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。 既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能等。 3、配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。
配线架在综合布线系统中的应用
综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。 坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。
常用ODF规格
1.12口ODF单元 2.24口ODF单元 3.36口ODF单元 4.48口ODF单元 5.72口ODF单元 光纤ODF配线架 采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量. 产品规格:光纤ODF配线架24芯/48芯/72芯/96芯 光纤ODF配线架用途:机架式 实际上ODF配线架应该归类到终端盒一类，而不是归类到配线架一类。
类型选择：
光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。 机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被直接固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。
文章链接：中国安防展览网 http://www.afzhan.com/Company_news/Detail/111953.html

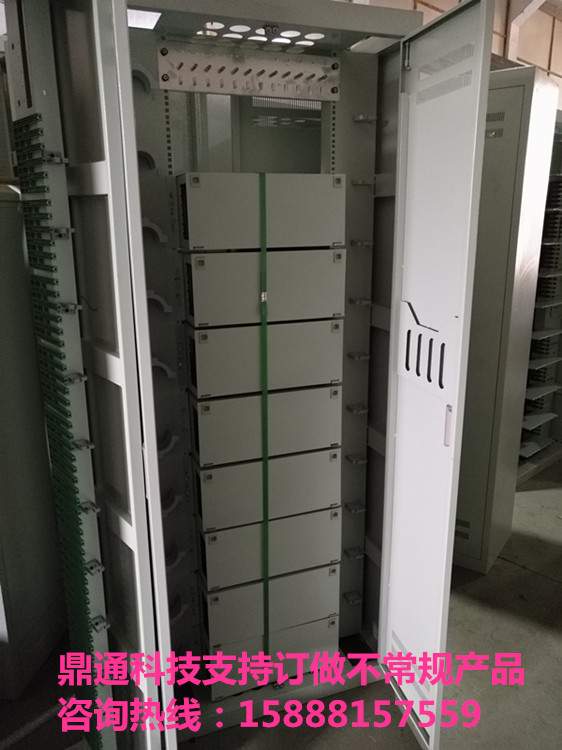

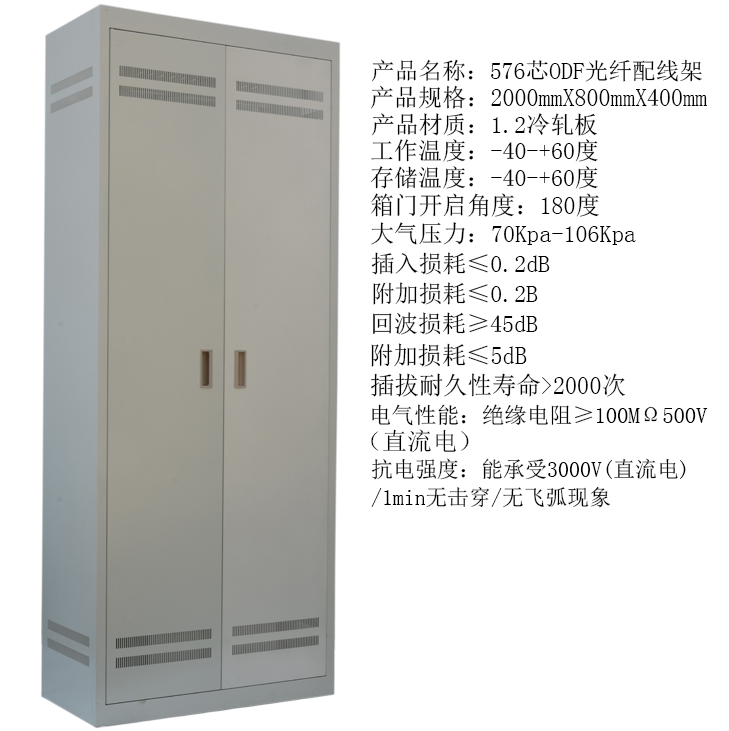

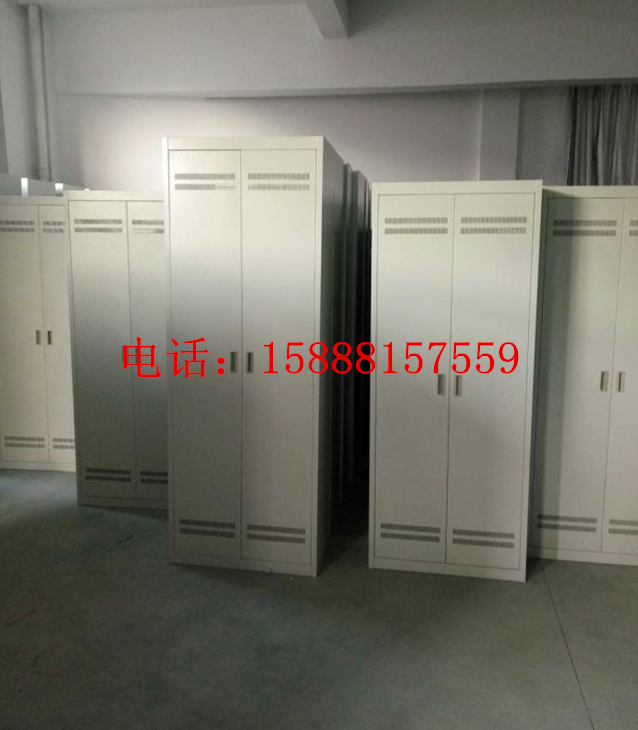

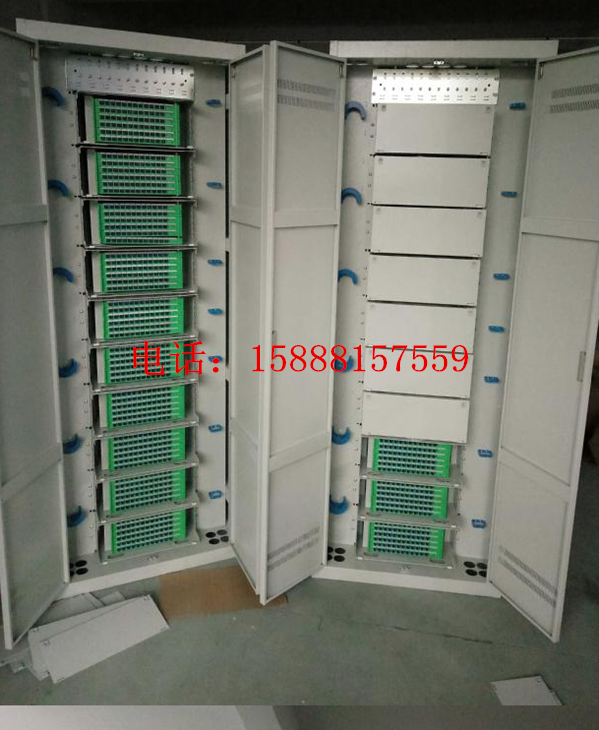

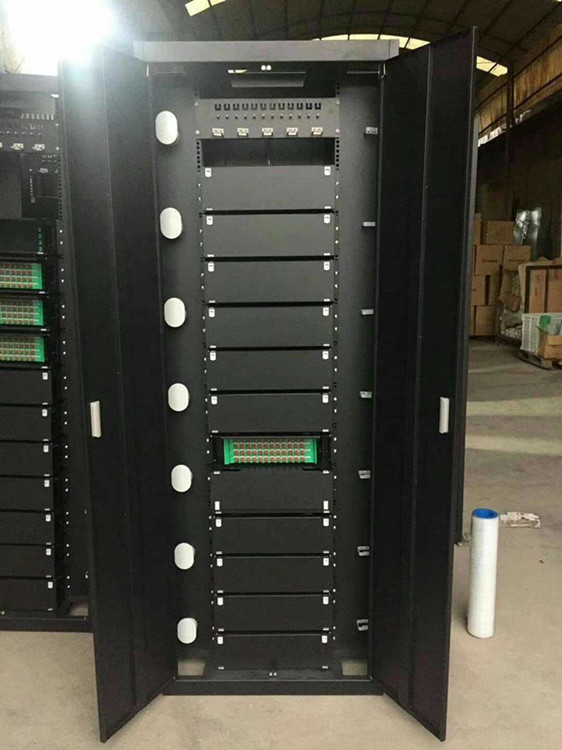

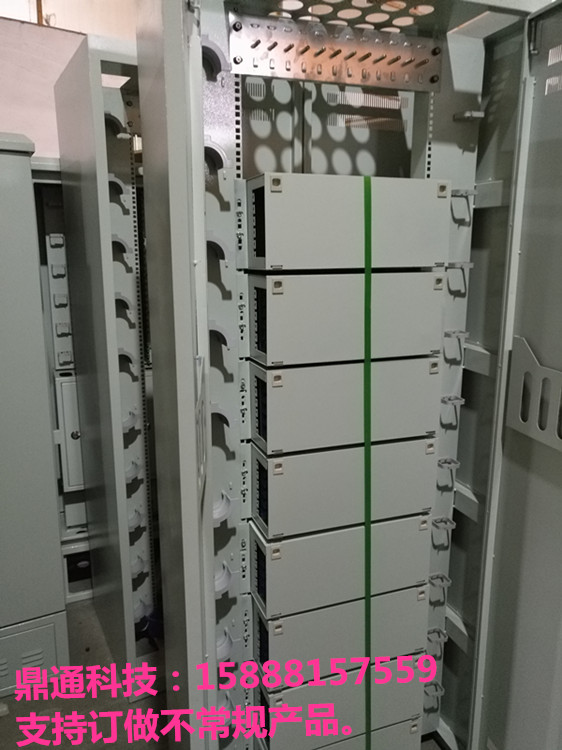

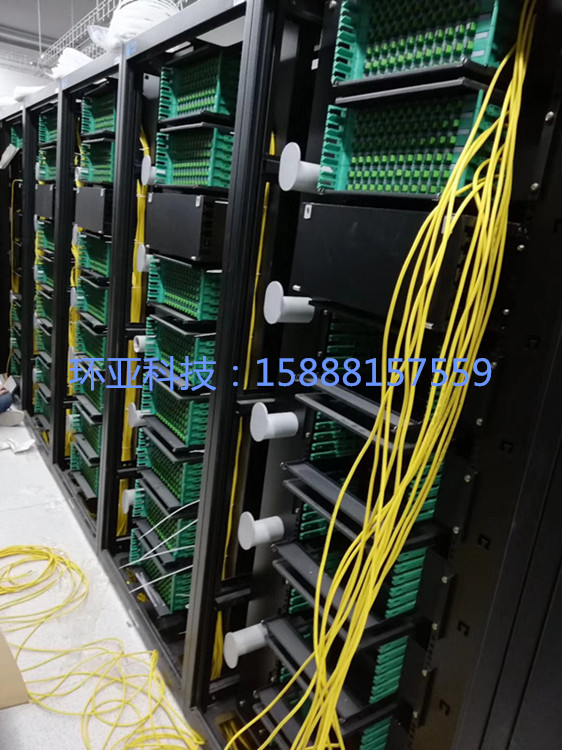

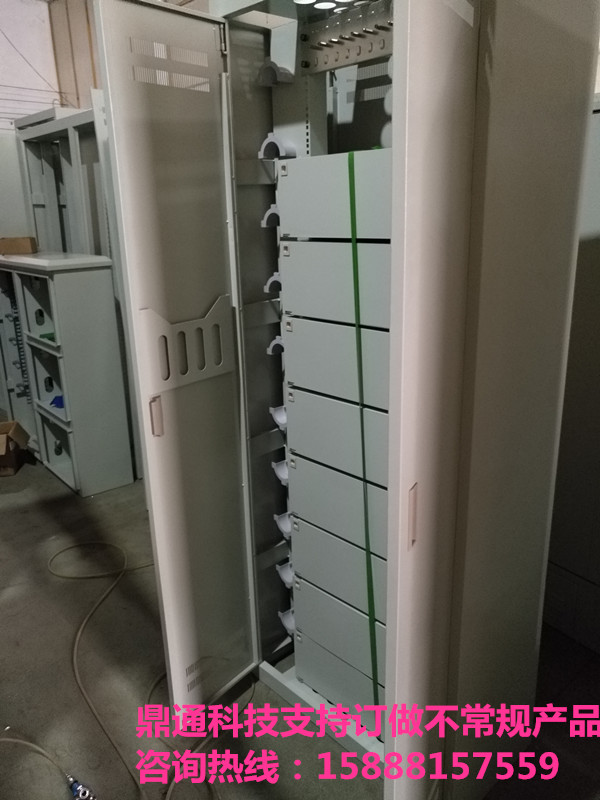

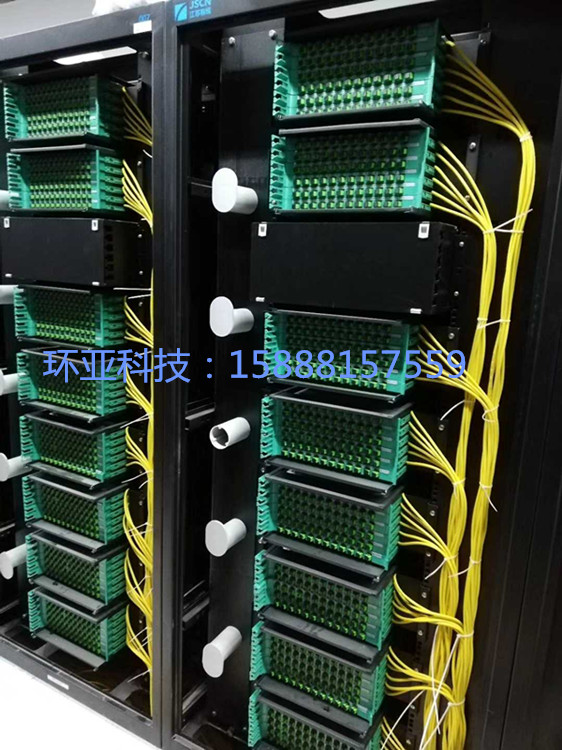

ODF光纤配线架（柜）144芯光纤配线架、288芯光纤配线架、576芯光纤配线架、720芯光纤配线架、864芯光纤配线架、960芯光纤配线架（可订做更大容量配线架）
【专业供应：中国电信、中国移动、中国联通、广电网络】
■ 主要性能
使用条件：
1.工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有先进的光纤布线管理设计装置,保证了光纤的线及纤芯安装、施工及维护方便。
3.有明确的线序标识，便于转接、跳线、测试。
特点：

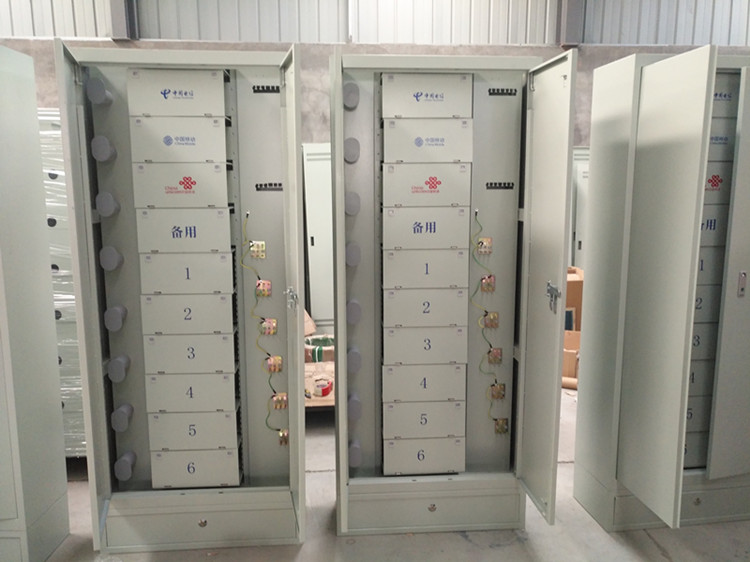

1.机柜采用19”寸标准安装，分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.配置我公司推拉熔配一体化单元，另可选配转配线单元和集中熔接单元（见后面单元体）
3.可简单调整面板、达到上下进缆；可靠的进装置和纤芯保护装置。
4.配置容量大，且有较强的布线空间。
5.采用封闭式机柜，前后开门。
光纤配线架（柜） ODF光纤配线架（柜） 室内光纤配线架（柜） 机房光纤配线架（柜）
144芯光纤配线架/柜 144芯ODF光纤配线架/柜 144芯室内光纤配线架/柜 144芯机房光纤配线架/柜
288芯光纤配线架/柜 288芯ODF光纤配线柜/架 288芯室内光纤配线架/柜 288芯机房光纤配线架/柜
576芯光纤配线架/柜 288芯ODF光纤配线架/柜 576芯室内光纤配线柜/架 576芯机房光纤配线架/柜
720芯光纤配线架/柜 720芯ODF光纤配线柜/架 720芯室内光纤配线柜/架 720芯机房光纤配线柜/架
外观结构编辑
1、机架结构形式
1）机架结构有封闭式、半封闭式和敞开式。
2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。
3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。
2、机械活动部分
机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。
3、引入光缆弯曲半径
引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。
4、机架结构
结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。
5、保护套、衬垫及纤芯和尾纤弯曲半径
光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。
6、机架的表面
涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。
7、结构装置上的文字、图形、符号和标志
结构装置上的文字、图形、符号和标志应清晰、完整、无误。
材料编辑
ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。
ODF中表面电镀处理的金属结构件，在通过盐雾试验方法进行48h盐雾试验后，外观不得有肉眼可见的锈斑。
采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286标准表I中2级要求：在切口叉处和/或沿切口边缘有涂层脱落，受影响的交叉切割面积明显大于5%，但不能明显大于15%。
设备中非金属材料的结构件及光纤连接器的燃烧性能应符合以下条件之一：
1）试验样品没有起燃；
2）试验样品离火后持续有焰燃烧的时间不超过10s，并且火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的底层。[1]
分类编辑
单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个独立的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。
抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供最大的便利。这种机架是目前最多的一种形式。
模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供最大的灵活性，较好地满足通信网络的需要。推出的模块式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便；另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中最受欢迎的一种，但它的造价相对较高
光纤配线架的选型是一项重要而复杂的工作，各地应根据本地的具体情况，充分考虑各种因素，在认真了解，反复比较的基础上，才能选出一种最能满足当前需要和未来发展的光纤配线架。
功能要求编辑
应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。
通过光纤跳线连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
光缆开剥后纤芯有保护装置，固定后引入光纤有终接装置。
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。
机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。
