首页 > 供应产品 > 德标截止阀德标法兰截止阀蒸汽截止阀

德标截止阀德标法兰截止阀蒸汽截止阀

点击图片查看原图

产品：	浏览次数：47德标截止阀德标法兰截止阀蒸汽截止阀
品牌：	捷圣阀门
单价：	300.00元/台
最小起订量：	1 台
供货总量：	1000 台
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2020-11-25 07:47

详细信息

德标截止阀结构合理、密封可靠，特别适用于易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等介质。德标截止阀驱动方式有手动、齿轮传动、电动、气动等。
德法兰截止阀适用于公称压力PN16～PN160，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨、乙二醇等工业流体介质。
此广泛应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统，性能安全可靠。

技术规范

结构形式	BB-BG-OS＆Y
驱动方式	手动
驱动方式	电动
设计标准	DIN3356
结构长度	DIN3202
连接法兰	DIN2543-2545
试验和检验	DIN3230

注：系列阀门连接法兰克根据用户要求设计制造。

产品性能规范

公称压力（MPa）	壳体实验压力（MPa）	密封试验压力（MPa）	适用温度(℃)	适用介质
1.6	2.4	1.76	-110～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

主要零件材料及性能

壳体	GS-C25										1.4308
阀瓣	GS-C25				1.4308		1.4408			Monel	1.4308
阀杆	13Cr				1.4308		1.4408			Monel	F304
阀瓣密封面	13Cr	13Cr		STL	1.4308	STL	1.4408		STL	Monel	1.4308	1.4308	STL
阀座密封面	13Cr	STL		STL	1.4308	STL	1.4408		STL	Monel	1.4308	STL	STL
壳体	1.4408					1.4306					1.4301
阀瓣	1.4408					1.4306					1.4301
阀杆	1.4408					1.4306					1.4301
阀瓣密封面	1.4408		1.4408		STL	1.4306		1.4306		STL	1.4301	1.4301	STL
阀座密封面	1.4408		STL		STL	1.4306		STL		STL	1.4301	STL	STL

德标截止阀

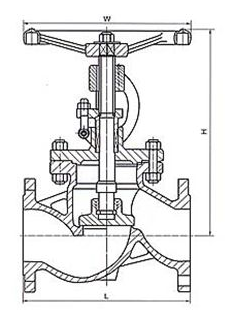

主要外形和连接尺寸

压力等级 (MPa)		PN1.6MPa
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	230	290	310	350	400	450	600	730	850	980	1100
H		240	260	276	285	300	305	354	402	437	496	541	699	815	914	1189	1350
W		120	140	160	160	180	200	200	750	250	300	350	400	450	500	550	600
重量（Kg）		8	10	12	16	17	20	30	38	56	75	100	182	278	398	500	618

主要外形和连接尺寸

压力等级(MPa)		PN2.5MPa
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	230	290	310	350	400	450	600	730	850	980	1100
H		240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
W		120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
重量（Kg）		8	10	12	16	17	20	30	39	58	80	101	190	290	405	510	650

主要外形和连接尺寸

压力等级 (MPa)		PN4.0MPa
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	230	290	310	350	400	450	600	730	850	980	1100
H		240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
W		120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
重量（Kg）		8	10	12	16	17	22	31	41.5	61	83	110	210	318.5	430	520	680

德标截止阀

主要外形和连接尺寸

压力等级 (MPa)		PN6.4MPa
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	300	340	380	430	500	550	650	775	900	1025	1150
H		240	260	276	285	300	305	354	402	437	495	541	699	815	914	1189	1350
W		120	140	160	160	180	200	200	750	250	300	350	400	450	500	550	600
重量（Kg）		8	10	12	16	17	20	30	38	56	75	100	182	278	398	500	618

主要外形和连接尺寸

压力等级(MPa)		PN10.0MPa
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	300	340	380	450	500	550	650	775	900	1025	1250
H		240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
W		120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
重量（Kg）		8	10	12	16	17	20	30	39	58	80	101	190	290	405	510	650

主要外形和连接尺寸

压力等级(MPa)		PN16.0MPa
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		130	150	160	180	200	300	340	380	450	500	550	650	775	900	1025	1250
H		240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
W		120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
重量（Kg）		8	10	12	16	17	22	31	41.5	61	83	110	210	318.5	430	520	680
