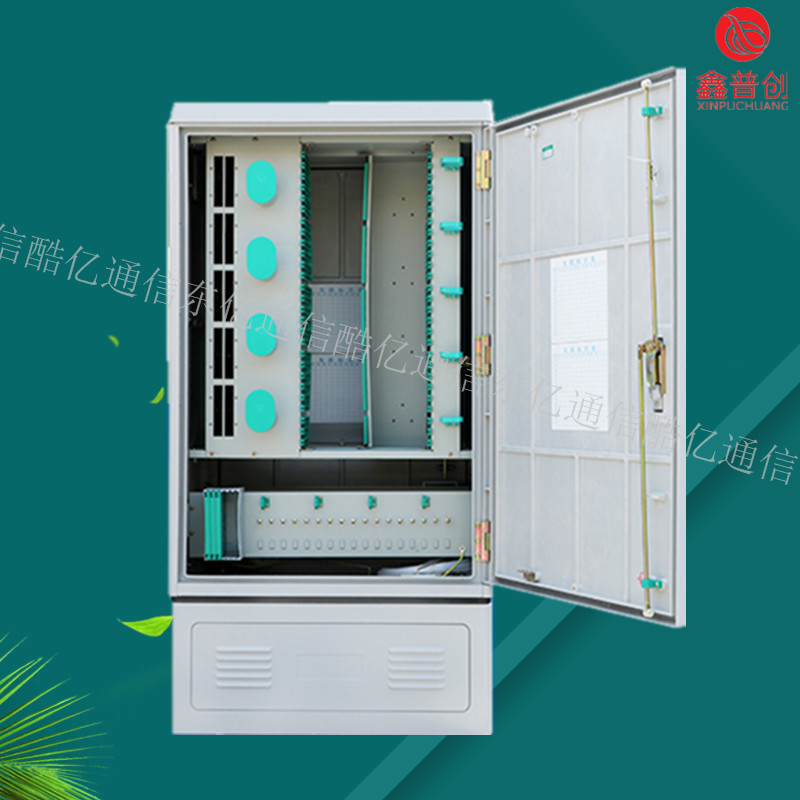

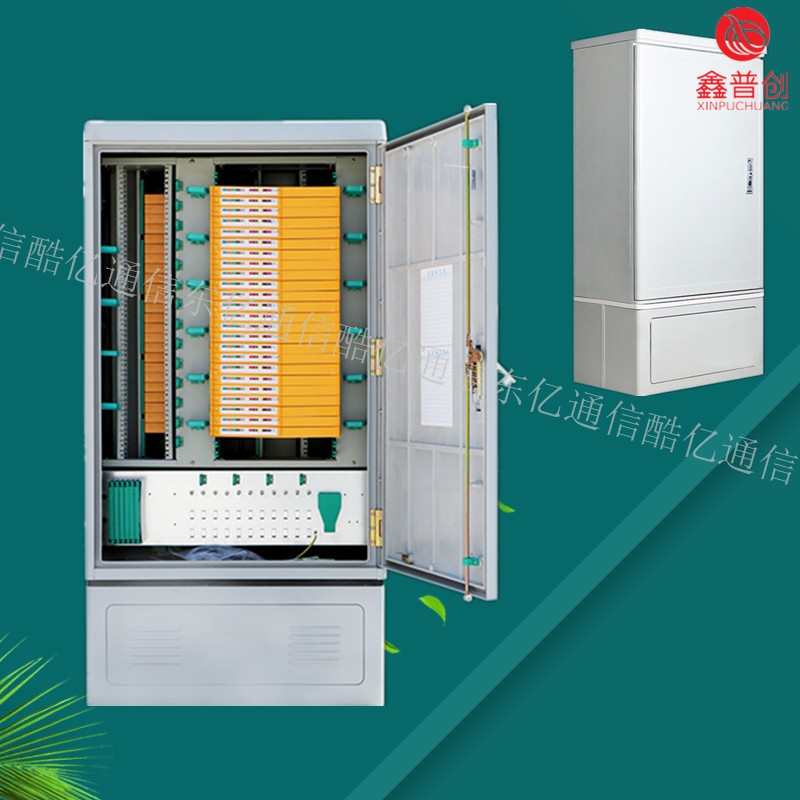

广电网络576芯光缆交接箱
业务驱动网络发展,电信业务在新的形势和新的机遇下,迎着3G网络的不断推进建设,FTTH建设步伐不断加快,三网融合建设蓄势待发,电信业务发发展形势一片大好,但是对于电信企业来说,效益才是发展的硬道理,也就是说,在这样的新形势下,如何赢得市场,如何拥有大量的用户,在市场上抢得先手,这才是较关键的。对于电信企业来说,首先要打造一个稳固的基础网络,拥有丰富的基础资源,也就是说,如何建设一个资源丰富,网络稳定可靠的网络光纤物理网络,这是需要电信企业思考的问题,而光交接箱在整个本地光缆网建设中将起到很重要的作用,有助于光缆建设的扩展和延续。在本地光缆网建设中为了提高光缆主干的利用率,减少光缆接头引入的开拨次数,有效提高光缆的安全性和可靠性,建议在光缆的主干路由上设立必要的光缆交接箱。光缆交接箱的用户侧光缆,可以根据用户的发展需求进行逐一上箱,交接箱容量的选择可以以288芯为主。交接箱的主干光缆,应就近接入基站(接入层节点)。为了增加接入的灵活性,光缆的一部分主干纤芯可接在汇接层节点上。光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构,它一般使用在业务量少,范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆,光缆首尾在局端终端,自成一个封闭回路的网络结构,纤芯分配与总线式结构一样。总之,光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用,提高光缆纤芯的精细化管理,同时使光纤网络的建设具备灵活性和很好的扩展性,让光缆物理网络更好的服务于电信业务的发展建设.
2光缆交接箱的主要参数2.1光缆交接箱的容量光缆交接箱提供的容量常用有芯,根据用户需求可以提供特殊容量。光缆交接箱的容量是指光缆交接箱大能成端纤芯的数目,容量的大小与箱体的体积,整体造价,施工维护难度成正比,所以不宜过大。一般一个光缆交接箱管理接入点大为20个左右,范围控制在约0.3平方公里,以平均一个接入点使用一条8芯光缆连接,配线层需终端纤芯160,若主配比为12,则主干层需终端纤芯80芯,即光交接箱的容量在240芯左右。当然,在经济不发达地区,可能只需该容量的一半,约140芯即可,个别经济发达地区,业务需求旺盛,则需求会在300多芯,考虑外壳使用德国科隆箱体和通信管道的情况,光缆交接箱的容量应在200400芯范围内。目前市场上各应根据各地区的业务发展情况,选择符合需求的光缆交接箱。2.2光缆交接箱内光缆引入数目根据上述容量的配置标准,若使用环型结构,主干层引入光缆为2条,考虑日常维护,割接等要求,需有2条备用引入点,应能引入24条光缆,不过光缆交接箱的内净空容量是有限的,不可能引入太多光缆。基本解决方法有两个:一是在光缆规划时可以增加光缆交接箱数量解决光接入点密集问题;二是在引入光缆固定点用完前,布放一条大对数光缆用来割接几条小对数光缆,腾出引入固定点。一般光缆交接箱接入的光缆应有1620条。

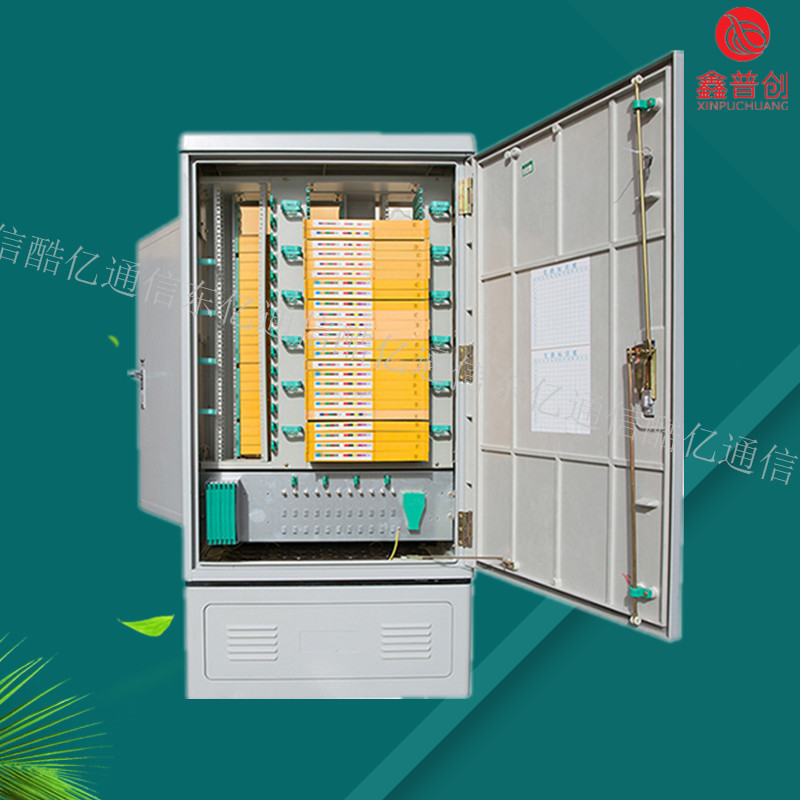

广电网络576芯光缆交接箱
2.3交接箱内纤芯管理从光缆交接箱内的纤芯类型有4种:一是直通光纤,即非本光缆交接箱使用的纤芯;二是使用光纤,光缆开剥点到熔接盘的光缆纤芯;三是熔接盘到适配器的尾纤和连接主干层光缆和配线层光缆的跳纤。如何合理安排这4类纤芯在光缆交接箱的走向,盘留,固定,保护,使施工,维护,更换等操作方便,合理,是判别光缆交接箱性能好坏的一个重要指标。如在使用光纤的管理方面,因主干层光缆多数使用大芯数光缆,而配线层多数使用单纤光缆,光缆交接箱的纤芯熔接,终端管理就要适应各类型纤芯的使用。又如在跳纤管理方面,假设在288芯光缆交接箱开通70个的系统后,箱内跳纤就140条,如何解决跳纤的相互缠绕,挤压,打结,是十分头疼的问题。建议光缆交接箱使用单走纤方式,可避免上述问题。2.4交接箱的接地装置因在光交接箱开通业务的都是业务大客户或重要的用户,在光缆使用安全方面要特别加强。光缆交接箱的接地装置非常重要,当一条配线光缆以架空或墙壁吊线形式布放时,就可能引雷进箱体,接地装置对雷击所产生的瞬间大电流若不能及时泻流,就会在光缆固定点产生高温发热,甚至烧焦,从而影响正常的通信。这方面光缆交接箱生产厂家并没有引起重视,一随着移动GPON网络发展与建设的加快,进一步促进了移动对光缆网络的需求,移动不能单纯依靠机房来应对越来越多的光纤接入用户,同时也对其性能和功能提出了新的挑战,目前各对主干光缆加大了投资力度,整个光缆网络环,均以OLT,光交接箱为主。

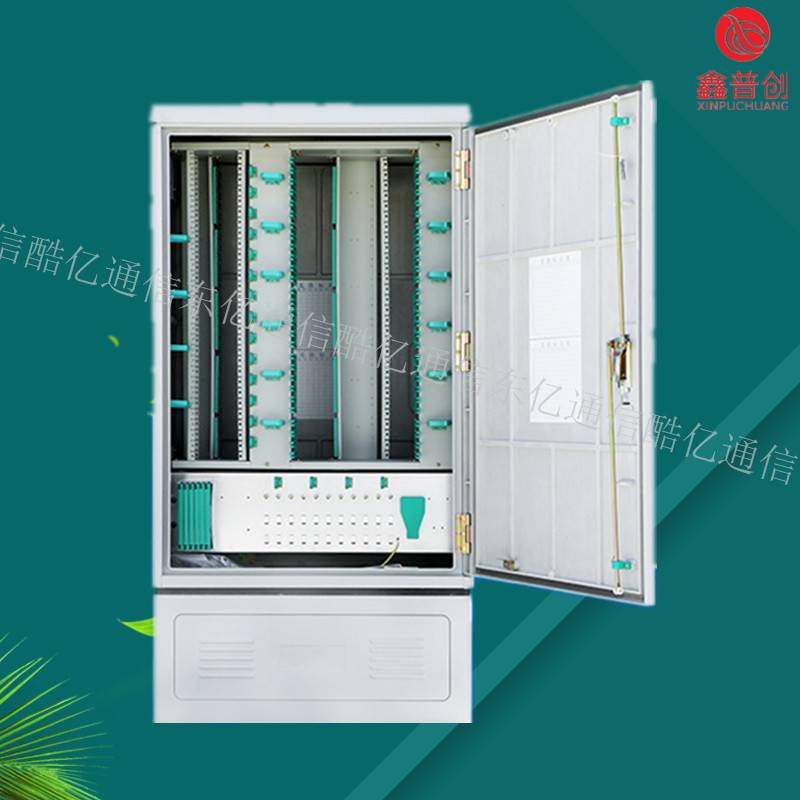

广电网络576芯光缆交接箱
