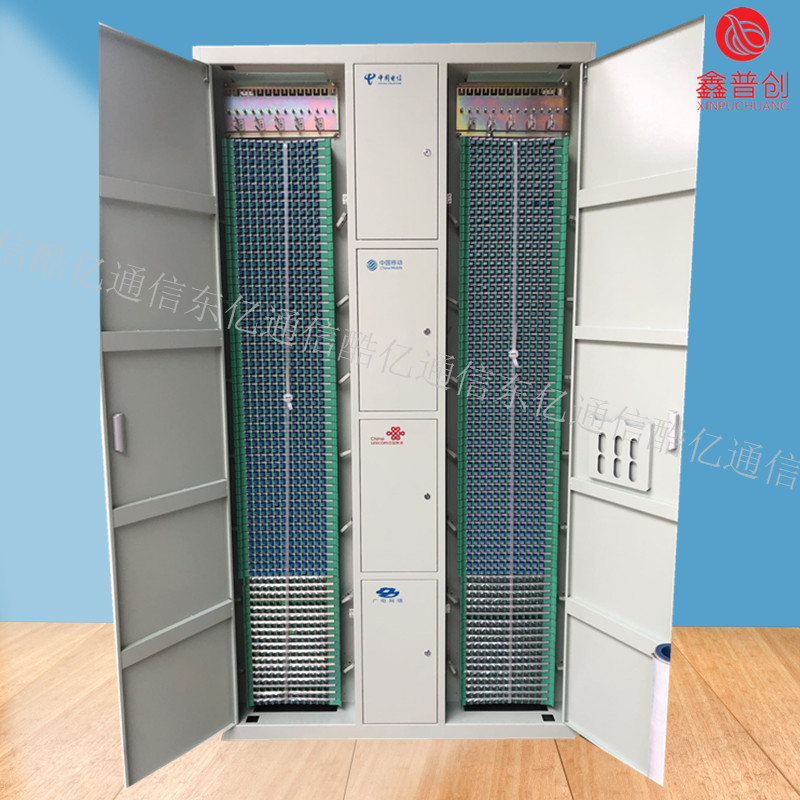

576芯四网合一ODF光纤配线柜
1,纤芯容量：一个光纤配线架应该能使局内的较大芯数的光缆完整上架,在可能的情况下,可将相互联系比较多的几条光缆上在一个架中,以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应,这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。2,功能种类：光纤配线架作为光缆线路的终端设备应具有4项基本功能。①固定功能光缆进入机架后,对其外光纤护套和加强芯要进行机械固定,加装地线保护部件,进行端口保护处理,并对光纤进行分组和保护。②熔接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕存储,并对熔接接头进行保护。③调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器与连接器能够灵活插,拔；光路可进行自由调配和测试。④存储功能：为机架之间各种交叉的光连接线提供存储,使它们能够规则整齐的放置。配线架内应有适当的空间和方式,使这部分的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足较小弯曲半径的要求。
1,光缆固定与保护功能：应具有光缆引入,固定和保护装置。该装置将光缆引入并固定在机架上,保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘,固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。2,光纤终接功能：应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作,施工,安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕的光缆纤芯,尾纤不受损伤。3,跳线功能：通过光纤跳线连接器插头,能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。4,光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置,固定后引入光纤有终接装置。5,容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定,光纤终接装置,光纤存储装置,光纤连接分配装置在满容量范围内应能成套配置。6,标识记录功能：机架及单元内应具有完善的标识和记录装置,用于方便地识别纤芯序号或传输路序,且记录装置应易于修改和更换。7,光纤存储功能：机架及单元内应具有足够的空间,用于存储余留光纤。8.倒换业务：当DOF机柜或者基站需要搬迁时.会出搬迁方案.原有设备上的业务会被换再另外一条线路上.这时割接光缆时可能会造成业务断开,但是这种情况确很少出现因为基站PTN设备会产生单向光LOS告警,届时业务自动倒换,不会造成业务中断。

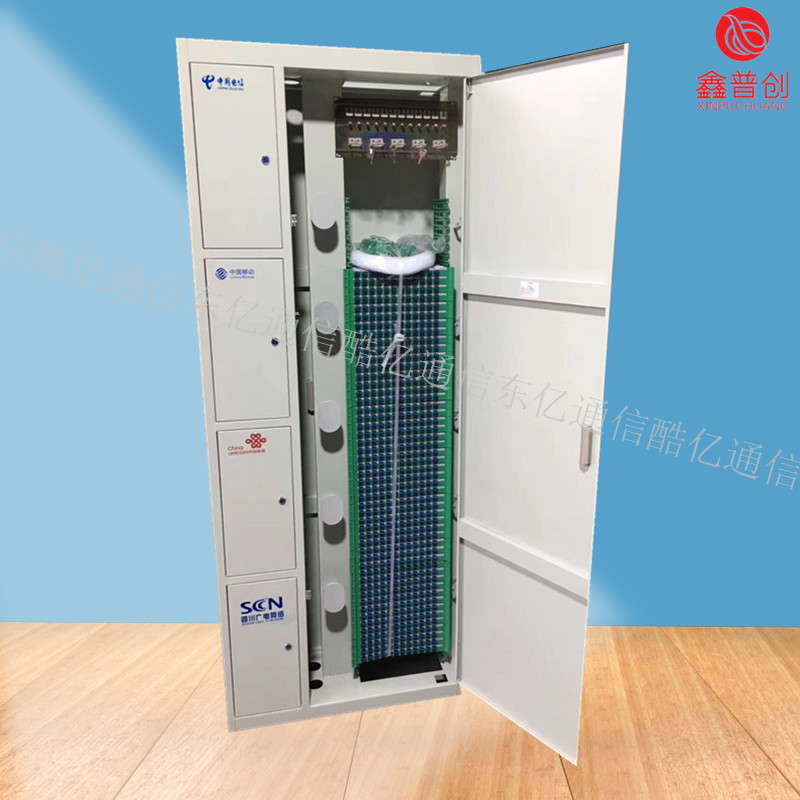

576芯四网合一ODF光纤配线柜
ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.
光纤配线柜材料
防腐蚀性能
ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。
防锈蚀性能
ODF中表面电镀处理的金属结构件，在通过盐雾试验方法进行48h盐雾试验后，外观不得有肉眼可见的锈斑。
涂覆处理要求
采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286标准表I中2级要求：在交叉处和/或沿切口边缘有涂层脱落，受影响的交叉切割面积明显大于5%，但不能明显大于15%。
燃烧性能要求
设备中非金属材料的结构件及光纤连接器的燃烧性能应符合以下条件之一：
1）试验样品没有起燃；
2）试验样品离火后持续有焰燃烧的时间不超过10s，并且火焰或从试验样品上掉落的燃烧或灼热颗粒未使燃烧蔓延到放在试验样品下面的底层。

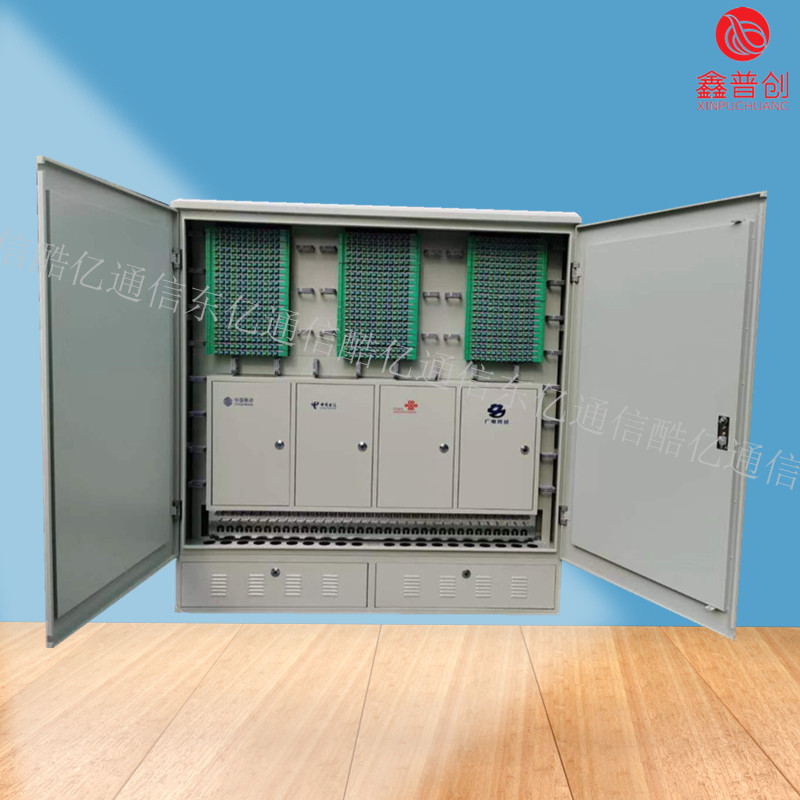

576芯四网合一ODF光纤配线柜
