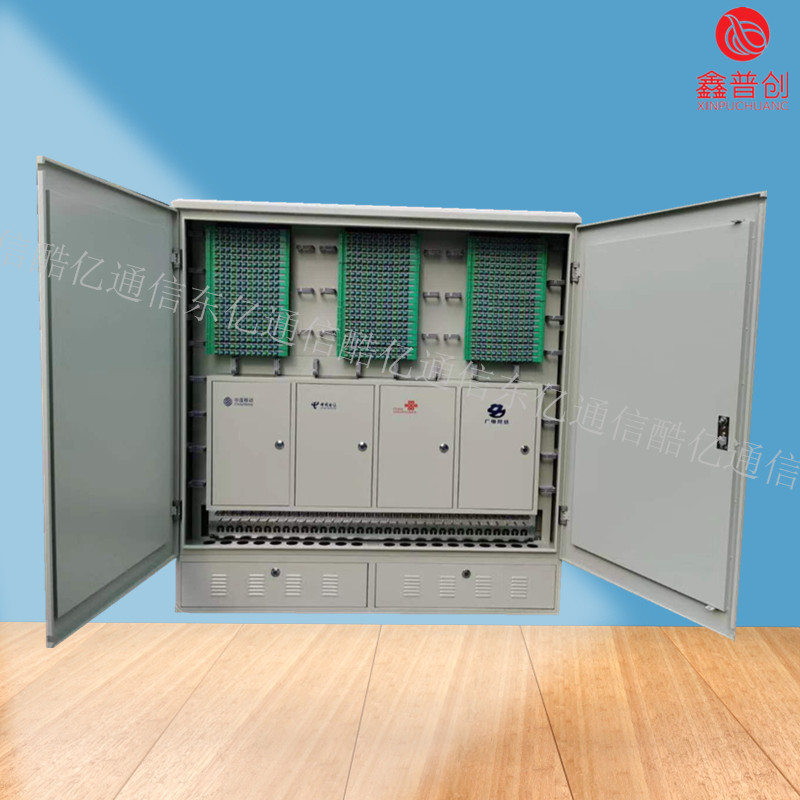

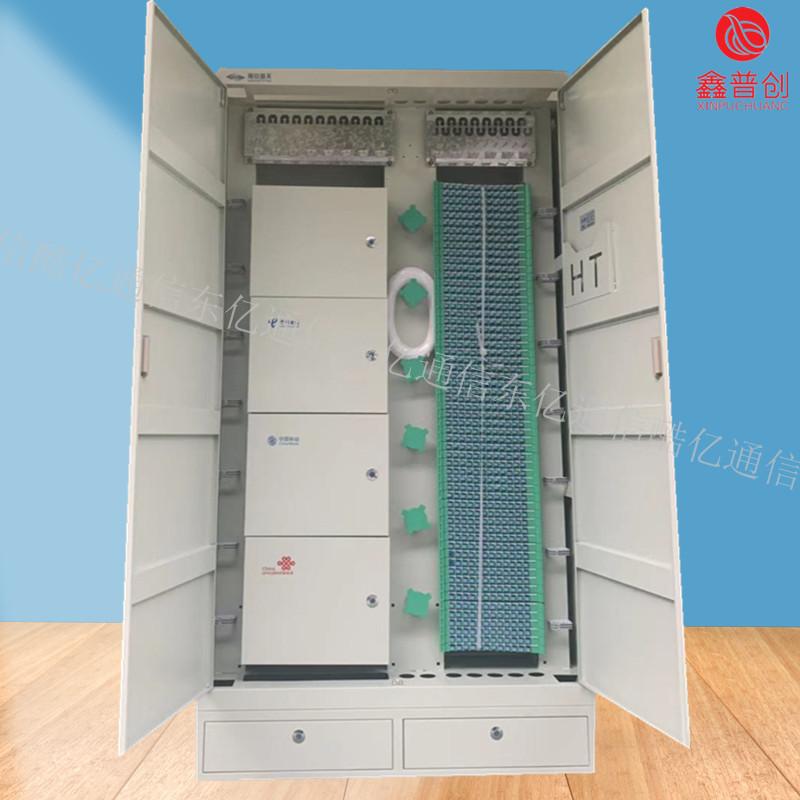

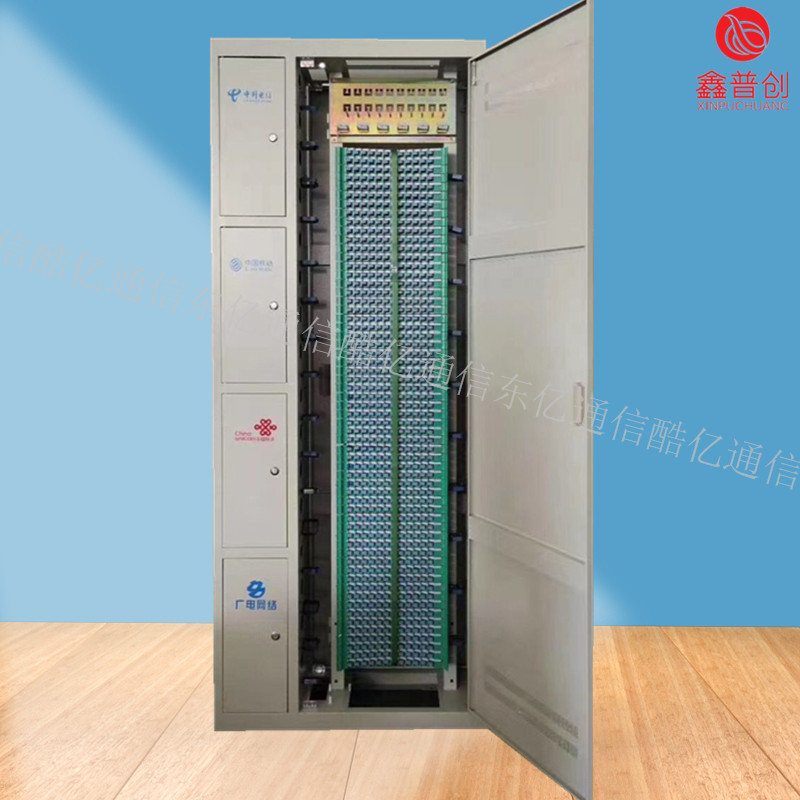

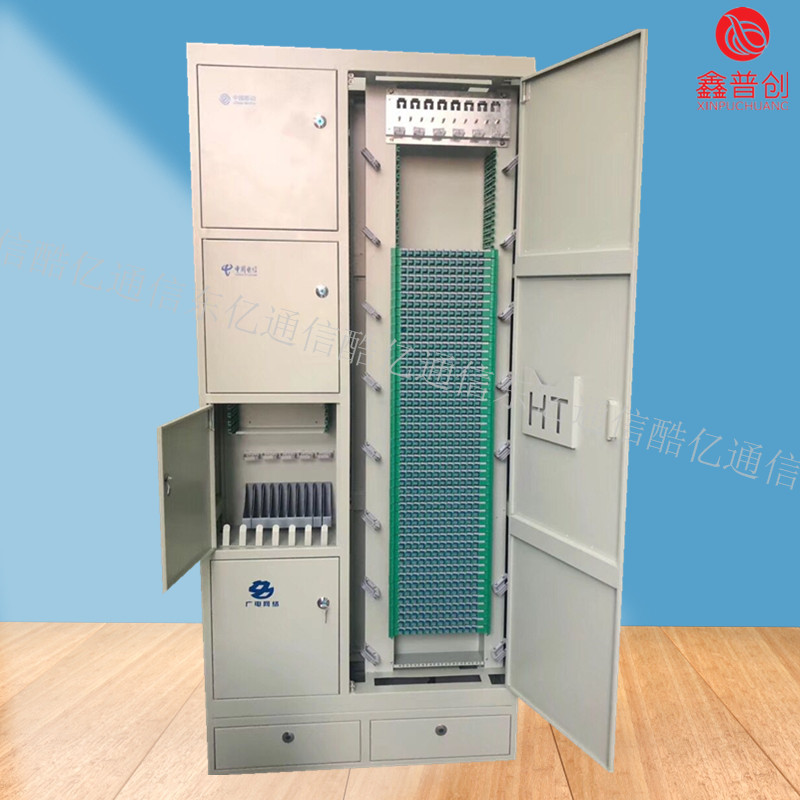

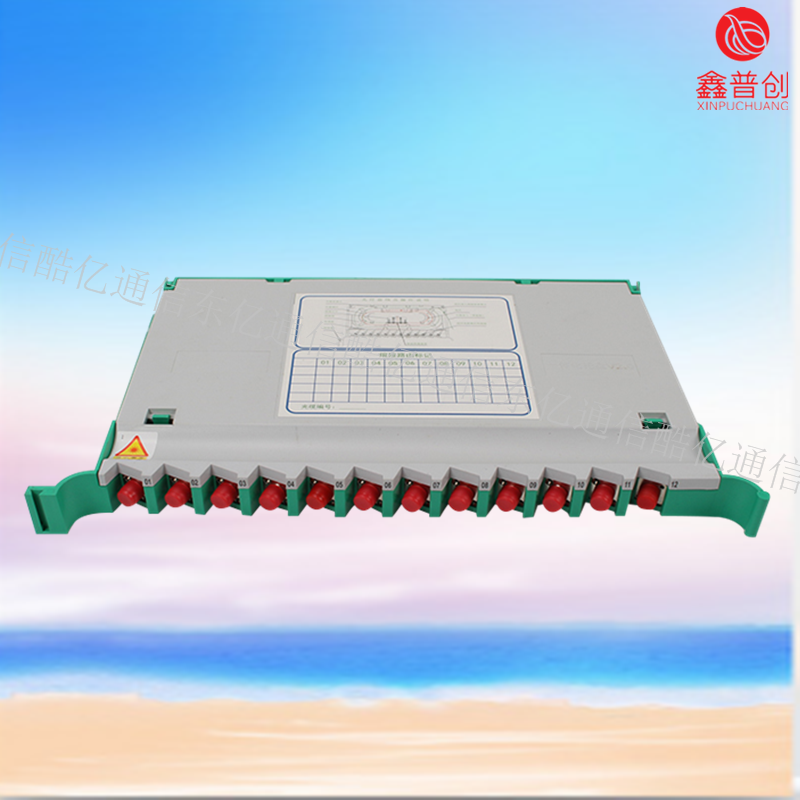

216芯四网合一ODF光纤配线架
随着光纤网络的发展，光纤配线架现有的功能已不能满足许多新的要求。有些厂家将一些光纤网络部件如分光器、波分复用器和光开关等直接加装到光纤配线架上。这样，既使这些部件方便地应用到网络中，又给光纤配线架增加了功能和灵活性。对于现在的光纤到户来说已经不分单元箱和配线箱了，都叫分纤箱，光交的多一些。以前都是楼口有单元箱，网上每隔几层设置配线箱，现在都是每隔几层设置分纤箱用于bai光纤通信系统中局端主干光缆的成端和du分配。可方便地实zhi现光纤线路的连接、dao分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。
ODF单元体是专为光纤通信机房设计的光纤配线设备，具有光缆固定、保护、光缆终接功能、调线功能以及光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内，构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理，是光纤通信、光缆网络终端或中继点实现排纤、跳纤、光纤熔接及接入必不可少的设备之一。◇全模块化设计，◇适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，◇操作方便，◇光纤连接器回波损耗PC型：≥40dB；UPC型：≥50dB；◇光纤连接器插拔耐久性寿命大于1000次三网合一配线架是一种用于实现光缆光纤连接调度的设备。主要适用于光传输网络和光传输设备之间，以及接入网中光纤、用户光缆之间的光交接点。可采用交叉连接和直接连接两种方式，方便的实现两种光纤的连接、分配和调度。我们可根据您的要求进行设计,制造生产各类网络机柜、服务器机柜、户外防水机柜、操作台、屏幕墙、电力柜、配线机柜、19英寸机架安装的ODF光纤配线架、DDF数字配线架、MDF音频配线架等系列产品。我们将以较好的品质。您满意的价格，诚信的态度为您服务，期待与您的合作
216芯四网合一ODF光纤配线架
1、机架结构形式：1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，高层度推荐选用300mm、450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。2、机械活动部分：机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。3、引入光缆弯曲半径:引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。4、机架结构:结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。5、保护套、衬垫及纤芯和尾纤弯曲半径:光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。6、机架的表面:涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。7、结构装置上的文字、图形、符号和标志:结构装置上的文字、图形、符号和标志应清晰、完整、无误。
216芯四网合一ODF光纤配线架
