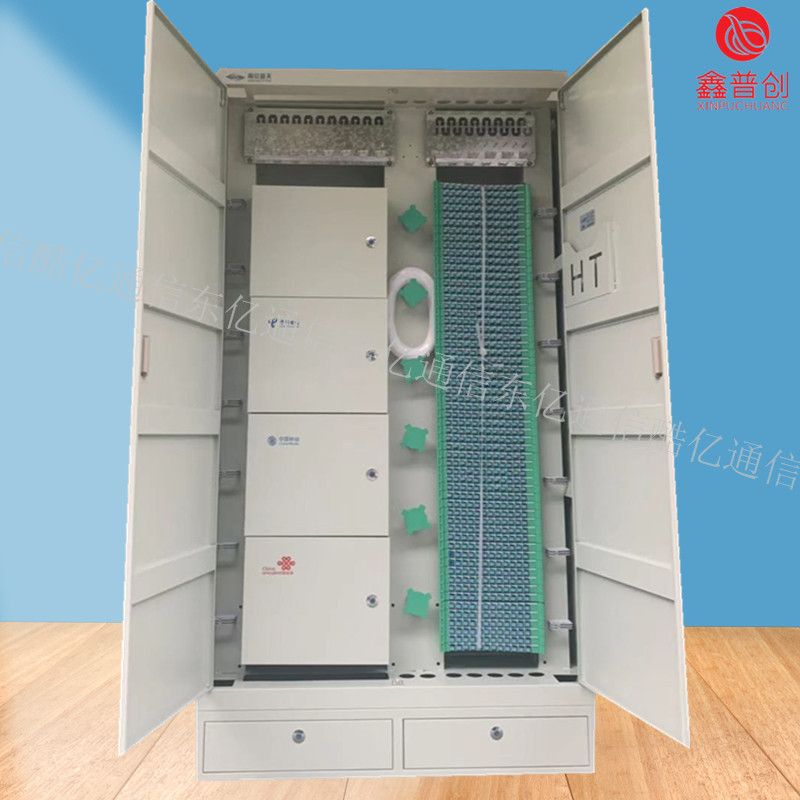

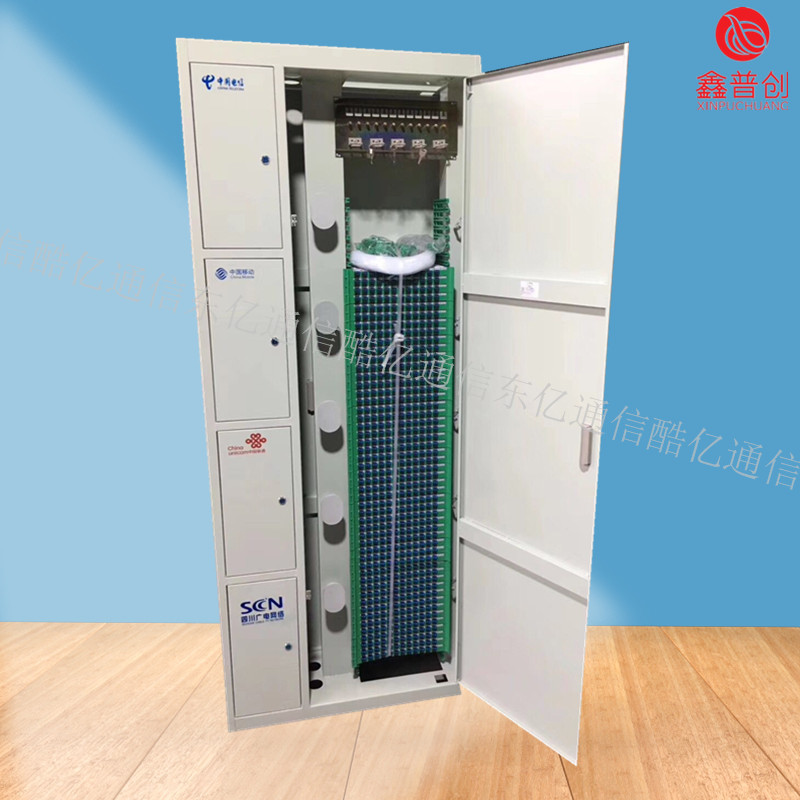

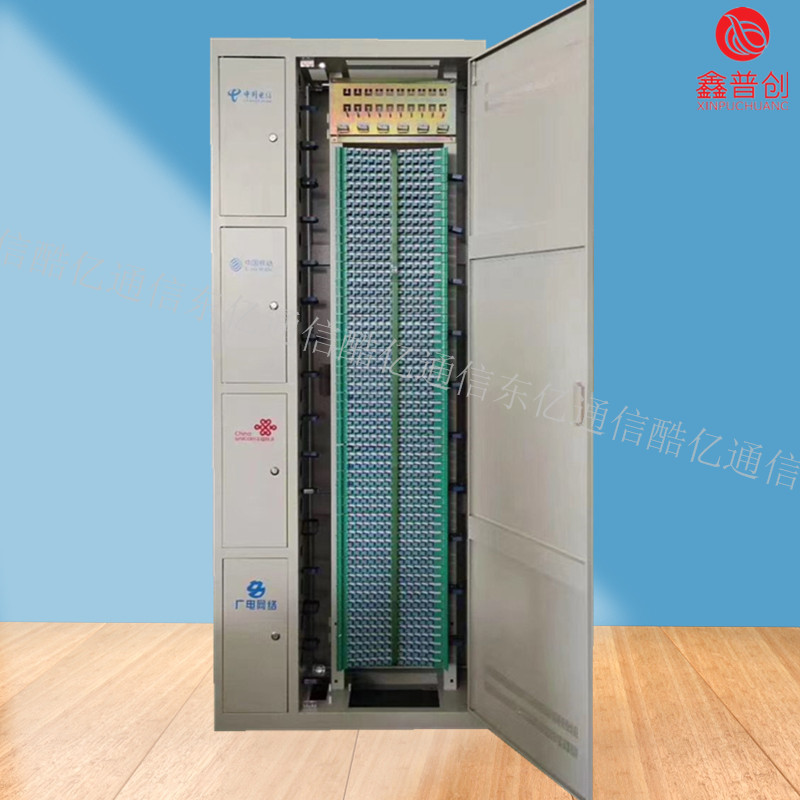

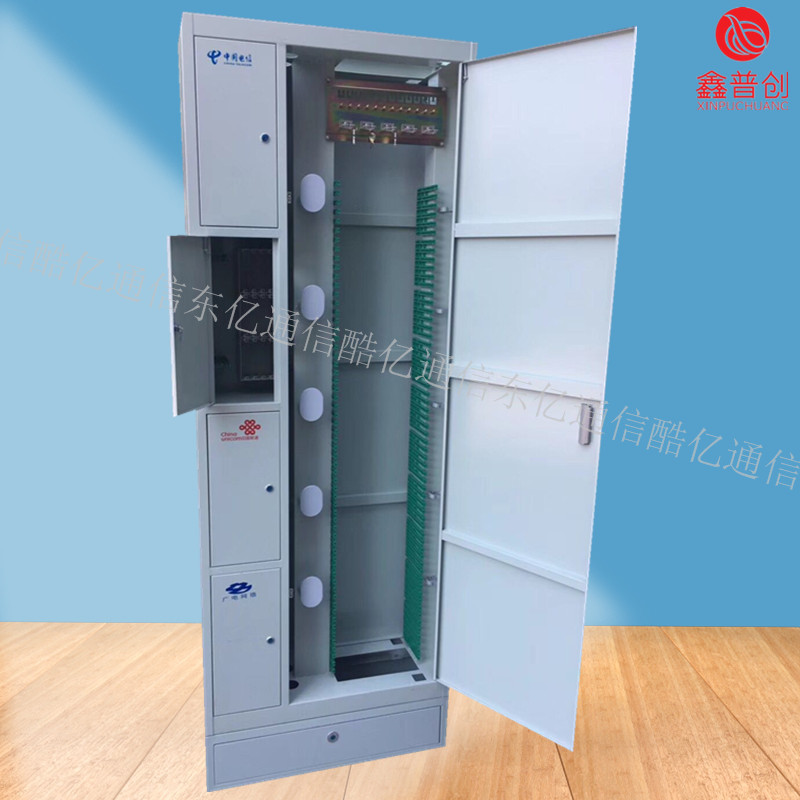

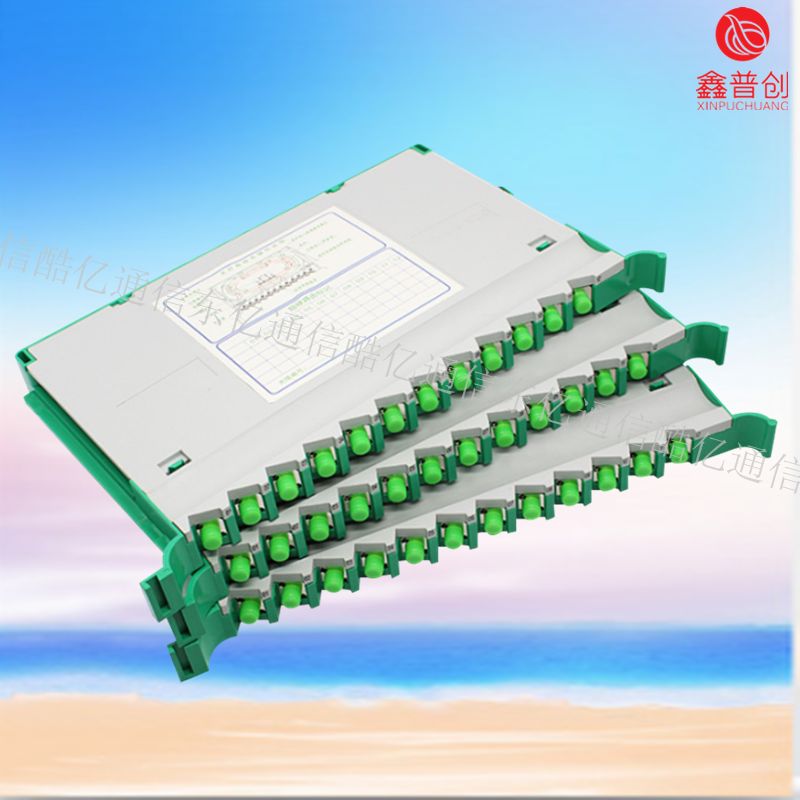

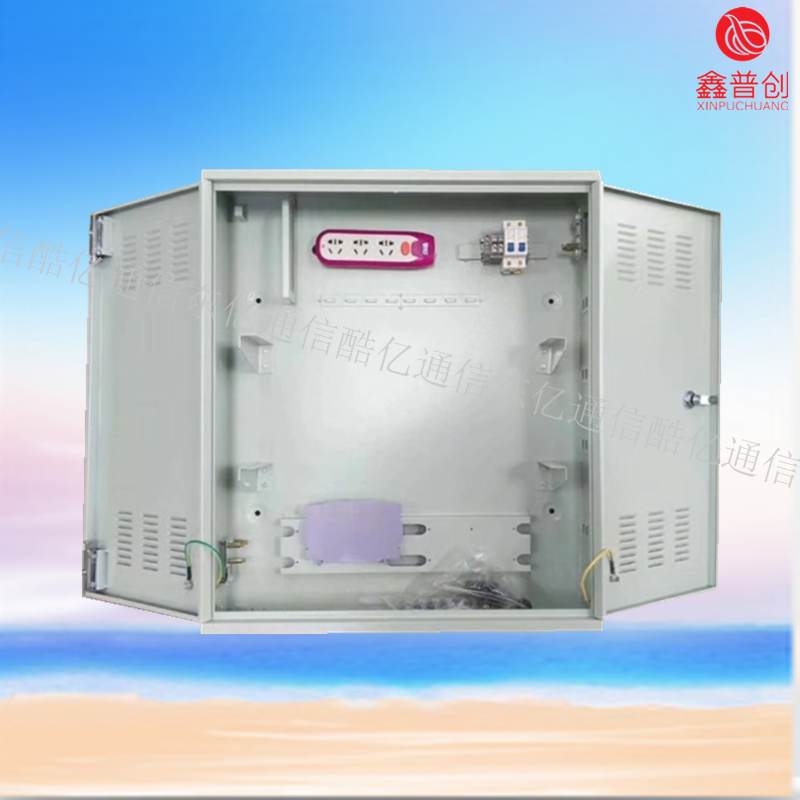

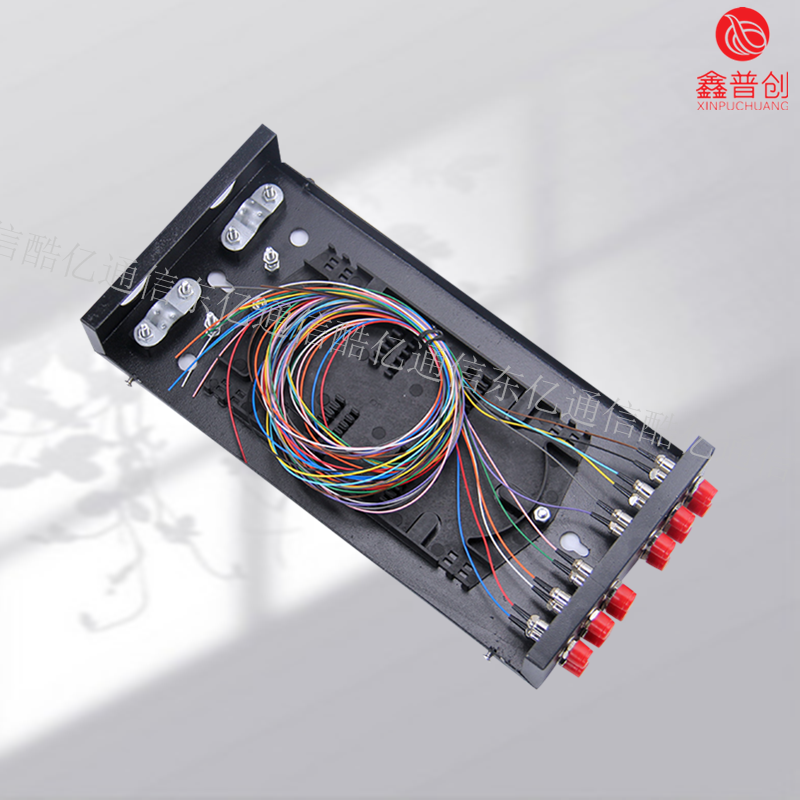

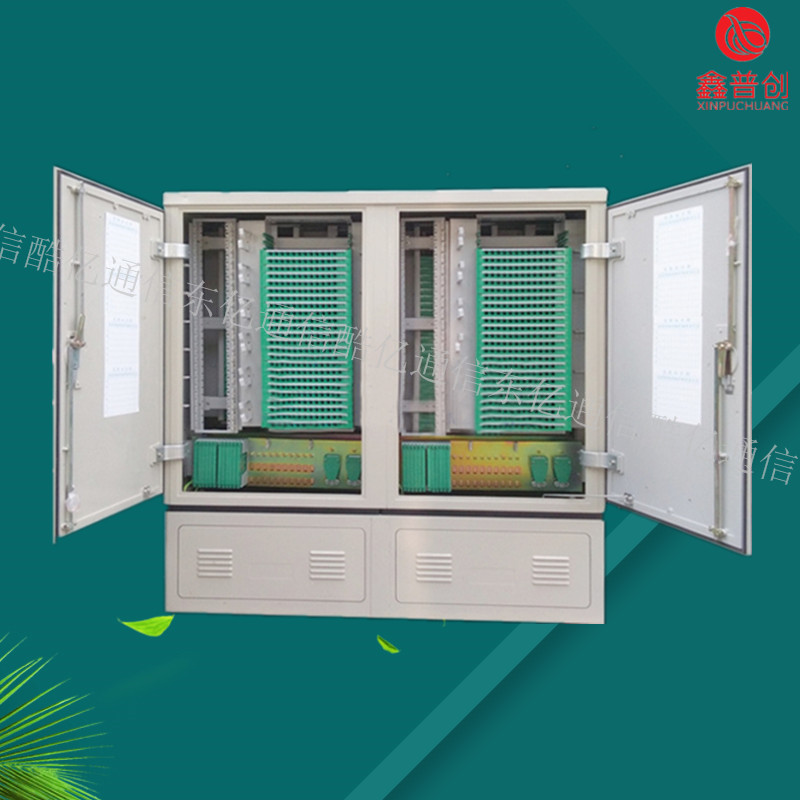

144芯四网合一ODF光纤配线架
【产品概述】光纤配线架,又简称ODF，是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能。ODF可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。
1．为与机房内其它设备高度保持一致，便于走线，OMDF机架高度一般选用2600mm、2200mm和2000mm三种。在现有测量室内安装时，也可根据现有测量室的空间高度定制，但zui高不得超过3510mm。2．OMDF的宽度宜为120mm的整数倍，推荐选用宽度为720mm。高层度推荐选用600mm、800mm及900mm三种。3．机架外形尺寸的偏差不应超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。1．机架的设备侧应安装多层水平走线槽道，以满足多个机架并架时的走纤。2．走线槽道可分层设置在设备侧每层光纤终端单元的下方或后面。中间位置，但不应影响光缆的布放与固定。3．走线槽道内可设置挡纤柱，将架内跳纤与架间跳纤分开。侧布放，架间跳纤靠走线槽道外侧布放，以避免跳纤的交叉走线。4．各架走线槽道的高度、尺寸应相同，以便于并架时相互拼接、延伸。"前后操作方式，可多台并架使用；"设有分支光缆存储装置，可存储分支光缆余长；"跳纤可定长，架内跳纤可定长为2米、3米、4米；"应用范围：适用于引入光缆在2000芯以上的大型模块局、中心机房。工作温度：-5℃～＋4O℃。相对湿度：≤85%(＋30℃）。大气压力：70～106kPa。odf架又称odf柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护。以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
144芯四网合一ODF光纤配线架
综合布线系统中，配线架适用于设备间的水平布线或设备端接，以及集中点的互配端接。坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别，便于管理，符合19"机架安装标准。目前，该产品已在大部分国家多个国家和地区获得规模商用，为运营商带来多项价值：1.大容量，高密度，减少机柜布放数量，节约机房空间，增加机房的利用率；2.实时监控端口，可提高故障定位效率，减少人力成本；3.智能施工确保路由信息准确，减少沉没端口，节约运维成本；4.eID电子标识减少纸质标签带来的信息泄露隐患；5.智能中间配线柜配合智能光纤配线架，可实现机房智能化和电子化，易于部署和维护。ODF（Optical Distribution frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。
144芯四网合一ODF光纤配线架
