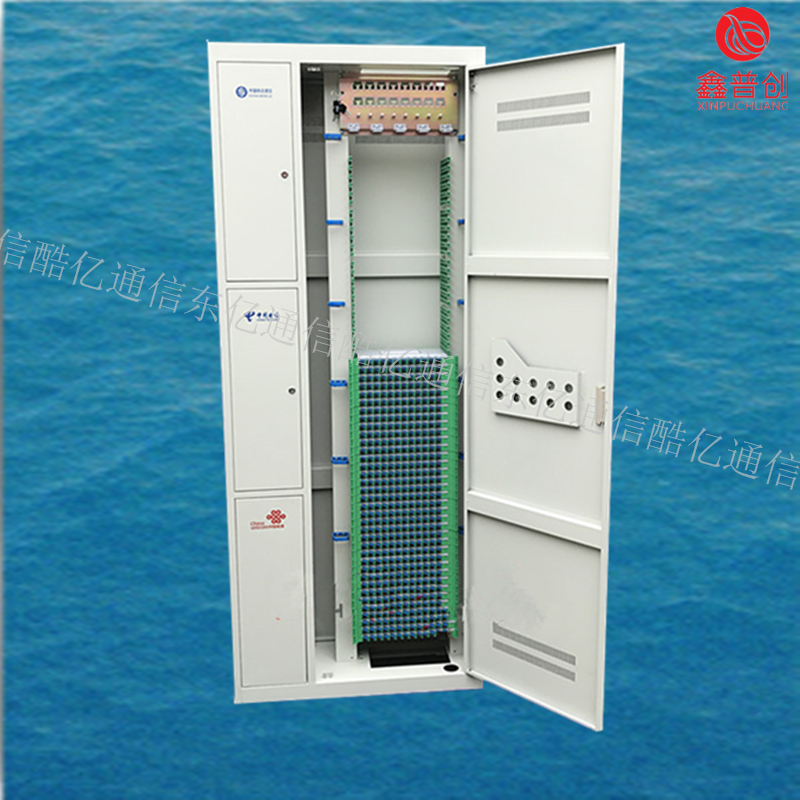

216芯三网合一配线柜

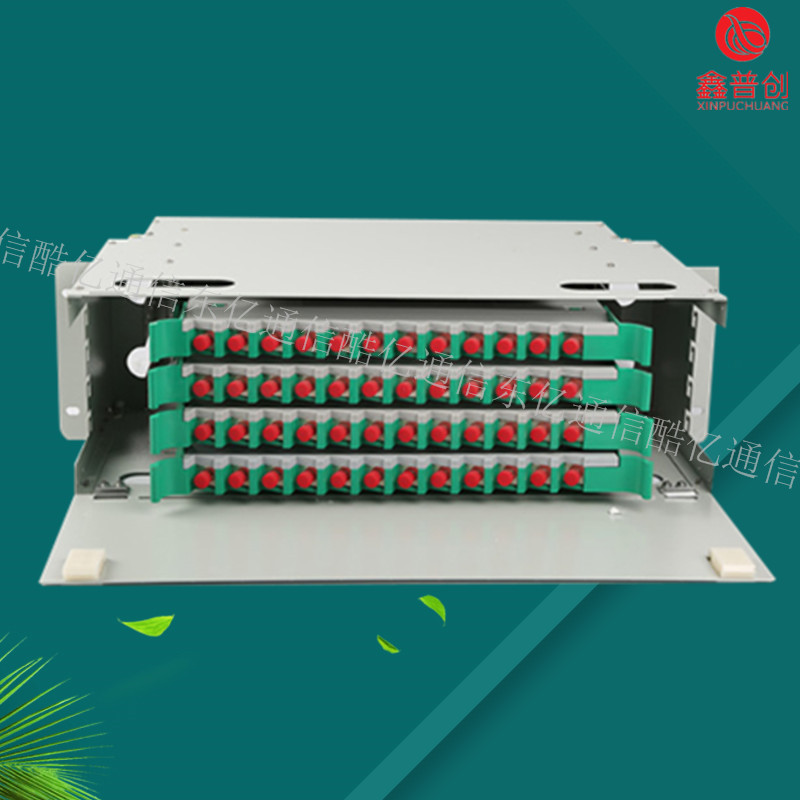

1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。3.既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存储和保护功能等。4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经光缆盘绕架引入分配盒；5.光纤分配盘结构为可开启上下层结构：开启层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。7.可适用于fc、sc、lc、st四种适配器。
用户接入是指利用光纤通信来接入互联网至用户，在电子通信时代，网络接入一般是依靠电话线等实现，而这种方式传输网络速度很慢，而且接入用户数量也较小，无法满足人们的需求。随着近些年来信息技术和计算机技术的发展，人们对于网络的需求越来越高，而光纤通信技术则为其提供了有力的保障，21世纪以来，我国开始大量推广光纤通信技术，到近几年，基本上实现了全国范围内的光纤网络接入，给人们的生活带来了巨大的便利。光联网技术是指通过光纤通信技术将用户的信息进行共享，这是建立在上述光波复用基础之上的，其实光联网技术本质上仍是一种网络技术，而其实现手段是光纤通信。
216芯三网合一配线柜
1、纤芯容量：一个光纤配线架应该能使局内的较大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成光纤配线架容量浪费。2、功能种类：光纤配线架作为光缆线路的终端设备应具有4项基本功能。①固定功能光缆进入机架后，对其外光纤护套和加强芯要进行机械固定，加装地线保护部件，进行端口保护处理，并对光纤进行分组和保护。②熔接功能：光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕存储，并对熔接接头进行保护。③调配功能：将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器能够灵活插、拔；光路可进行自由调配和测试。④存储功能：为机架之间各种交叉的光连接线提供存储，使它们能够规则整齐的放置。配线架内应有适当的空间和方式，使这部分的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足较小弯曲半径的要求。
216芯三网合一配线柜
