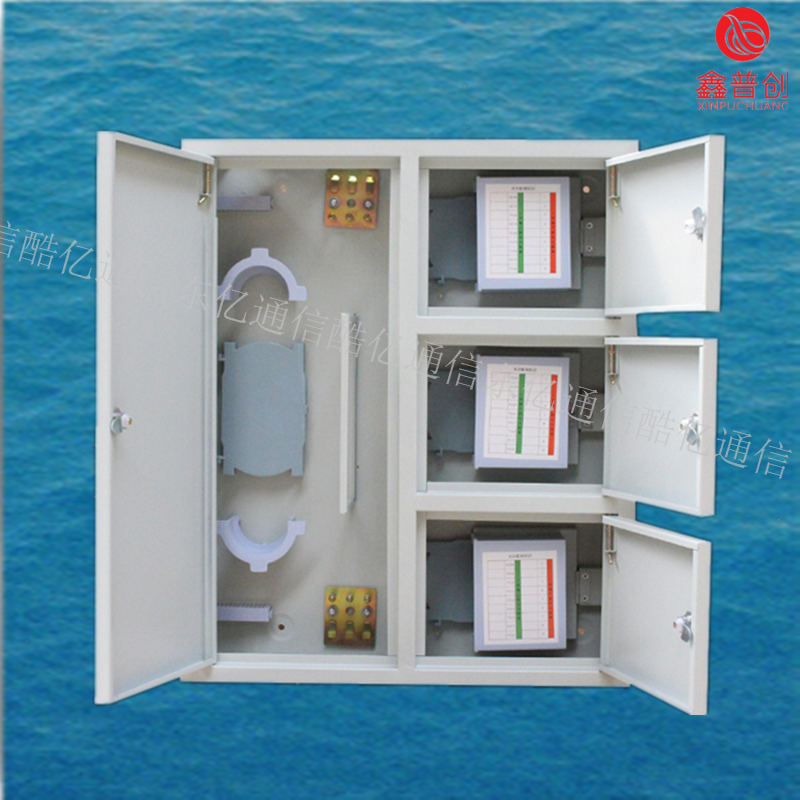

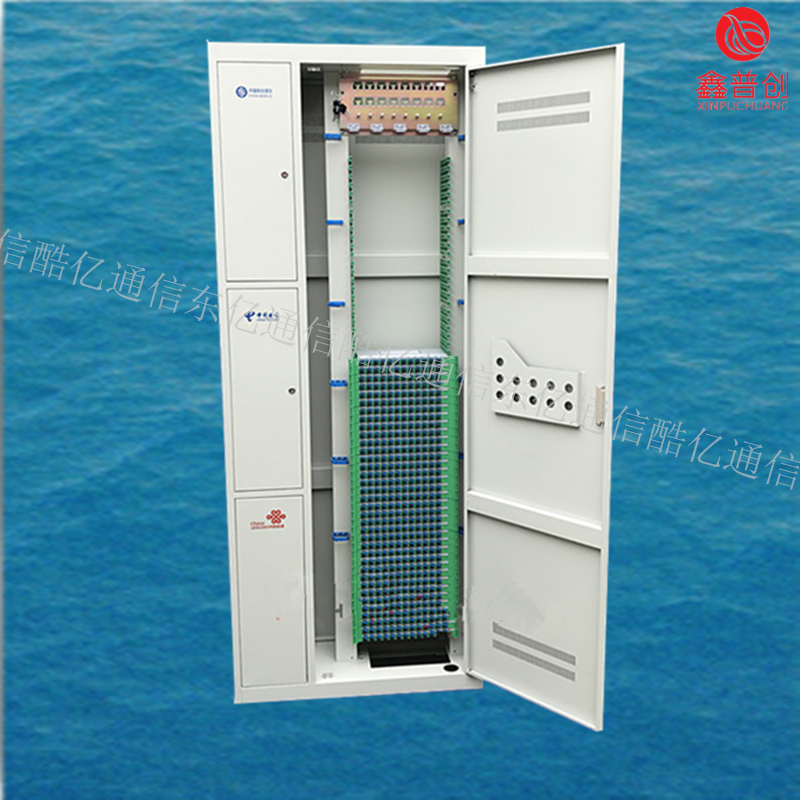

192芯三网合一配线柜
odf光纤配线架（odf光纤配线柜）用于数字通信机房和光通信机房。适用于光缆与光通信设备间或光通信设备与光通信设备间配线路连接；具备配线、调线、转接等功能。通过光纤连接器插头插座。将进局光缆和局内端机进行调线、配线的连接。本设备还可以将数字配线单元与光配线单元混装于一体，实现对数字和光通信的调线、配线等多种功能。它能完成对光缆的固定、剖分、接地保护；光纤的固定连接、合理布放、预留盘绕、连线、调度等功能。机架是整机的支撑和各功能部分的装载体。架顶上方的弯角件可与机房连接。架底与地面用膨胀螺钉安装。左立柱的前面是绕线区，可盘绕富余跳纤，理顺后的跳纤可从架顶或架底的出口连接至光设备。左立柱的后面也可提供大量光缆的固定、终端。
多芯单模光纤是指将多根光纤用一个外包层包裹起来，但内包裹层又是单独的一种光纤，这种特种光纤的特点是成本很低，基本只有常用光纤的一半，它的目的在于大批量的建设光纤网络，目前已经在实际中广泛应用[2]。对于光纤通信技术的应用来说，常见的有波分复用技术、用户接入技术以及光联网技术等。波分复用的原理是根据光波的频率将其分类，然后以光波为信号的载体，利用光合波器对其进行合并，这样可以将不同波长的光波在一条光线路中传输，从而使得光波可以忽略波长区别而统一传输，这种方法对于工程应用特别重要，目前各个电信公司都广泛采用这种技术来整合信息传输，而对于不同的用户也有针对性的服务，整体成本也较低，因此这种方法已经成为现代光纤通信技术中重要的一部分。
192芯三网合一配线柜
如何安装ODF光纤配线架？
1、GPXJ-A型光纤配线架 2、顶、底固定：光缆进入光纤配线架的弯曲半径不小于光缆直径的15倍。机房不设静电地板时，架体底部用M10的膨胀螺栓固定在机房的地坪上，顶部用10M的螺栓与线槽连接，光缆由配线架顶部进缆孔引入；机房辐射静电底板时，需制作与底板相同高度的角铁架，角铁架先固定在地坪上，机架底部用M10的螺栓固定在角铁架上，光缆可由配线架底部进缆孔引入；若从光缆上面线槽引入机架，机架顶部用10M的螺栓与线槽连接。
