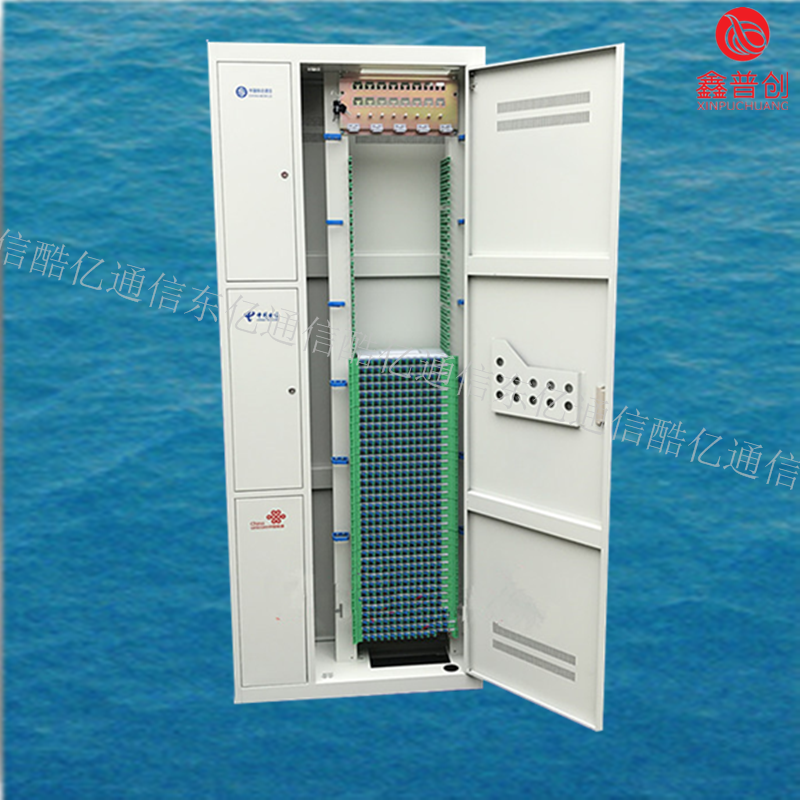

1152芯三网合一ODF光纤配线柜
光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配。可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块及无线的中小型配线系统。1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，高层度推荐选用300mm、450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件刺锈蚀。结构装置上的文字、图形、符号和标志应清晰、完整、无误。
代信息化的发展，人们对于网络通信的要求越来越高，传统的数字通信、卫星通信等已无法满足要求。近些年来光纤通信逐渐成为主流的通信技术，它是通过光波利用光电转化来传播信息的一种方法，其特点是容量大、速度高且保密性很强，而且不会像卫星通信那样容易受到外界信号的干扰，目前我国的因特网接入基本上实现了光纤通信，在大部分科研生产领域也已实现了光纤通信覆盖，随着现代人工智能、大数据等潮流的来临，光纤通信将会发挥更大作用。本文主要介绍了光纤通信技术及其发展和应用状况。光纤通信是指以光作为载体，利用光纤作为媒介进行信息传输的通信技术。1966年高琨博士发表了一篇论文，提出光学纤维可以作为信息传输媒介，由此开创了光纤通信的研究。但是在当时玻璃丝的损失太大，以至于人们普遍不相信利用光纤可以通信。美国BELL实验室与康宁公司合作，研制了3根损失为20dB/km的光纤，因为他们相信由于光的频率和带宽是电信号的千万倍，因此理论上它是可以用来进行高质量通信的，然而当时由于光源及其它因素的影响，光纤并没有能给人们惊喜，直到后来美国研制出通信激光器，人们才体会到光纤通信的巨大优势，光纤通信取代了传统的电子通信，成为风靡全球的通信技术。
1152芯三网合一ODF光纤配线柜
ODF所有的零件采用的材料应具有防腐性能，如该材料无防腐性能应作防腐处理；其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。ODF中表面电镀处理的金属结构件，在通过盐雾试验方法进行48h盐雾试验后，外观不得有肉眼可见的锈斑。采用涂覆处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB/T9286标准表I中2级要求：在切叉处和/或沿切口边缘有涂层脱落，受影响的交叉切割面积明显大于5%，但不能明显大于15%。1）试验样品没有起燃；2）试验样品离火后持续有焰燃烧的时间不超过10s，并且火焰或从试验样品上掉落的燃烧或颗粒未使燃烧蔓延到放在试验样品下面的底层。
