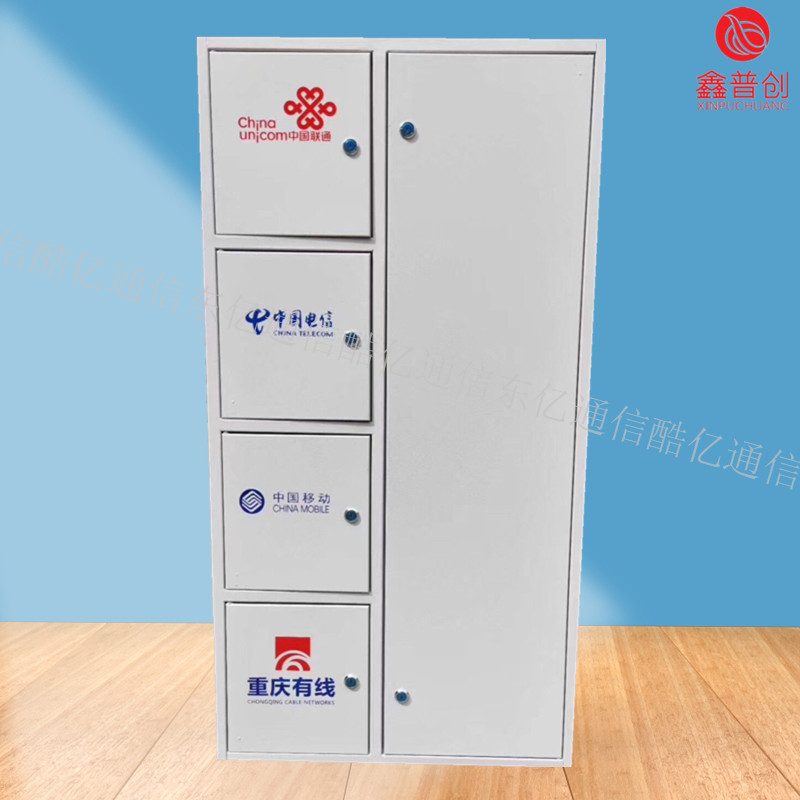

1440芯四网合一光纤配线柜
1、单元式：单元式的光纤配线架是在一个机架上安装多个单元，每一个单元就是一个单独的光纤配线架。这种配线架既保留了原有中小型光纤配线架的特点，又通过机架的结构变形，提供了空间利用率，是大容量光纤配线架早期常见的结构。但由于它在空间提供上的固有局限性，在操作和使用上有一定的不便。2、抽屉式：抽屉式的光纤配线架也是将一个机架分为多个单元，每个单元由一至两个抽屉组成。当进行熔接和调线时，拉出相应的抽屉在架外进行操作，从而有较大的操作空间，使各单元之间互不影响。抽屉在拉出和推入状态均设有锁定装置，可保证操作使用的稳定、准确和单元内连接器件的安全、可靠。这种光纤配线架虽然巧妙地为光缆终端操作提供了较大的空间，但与单元式一样，在光连接线的存储和布放上，仍不能提供较大的便利。这种机架是目前较多的一种形式。3、模块式：模块式结构是把光纤配线架分成多种功能模块，光缆的熔接、调配线、连接线存储及其他功能操作，分别在各模块中完成，这些模块可以根据需要组合安装到一个公用的机架内。这种结构可提供较大的灵活性，较好地满足通信网络的需要。目前推出的模块式大容量光纤分配架，利用面板和抽屉等独特结构，使光纤的熔接和调配线操作更方便；另外，采用垂直走线槽和中间配线架，有效地解决了尾纤的布放和存储问题。因此它是大容量光纤配线架中较受欢迎的一种，但它目前的造价相对较高光纤配线架的选型是一项重要而复杂的工作，各地应根据本地的具体情况，充分考虑各种因素，在认真了解，反复比较的基础上，才能选出一种较能满足当前需要和未来发展的光纤配线架。
ODF光纤配线架的功能要求有哪些？
1、光缆固定与保护功能：应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。2、光纤终接功能：应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。3、跳线功能：通过光纤跳线连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。4、光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置，固定后引入光纤有终接装置。5、容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。6、标识记录功能：机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。7、光纤存储功能：机架及单元内应具有足够的空间，用于存储余留光纤。8.倒换业务：当DOF机柜或者基站需要搬迁时.会出搬迁方案.原有设备上的业务会被换再另外一条线路上.这时割接光缆时可能会造成业务断开、但是这种情况确很少出现因为基站PTN设备会产生单向光LOS告警，届时业务自动倒换，不会造成业务中断。

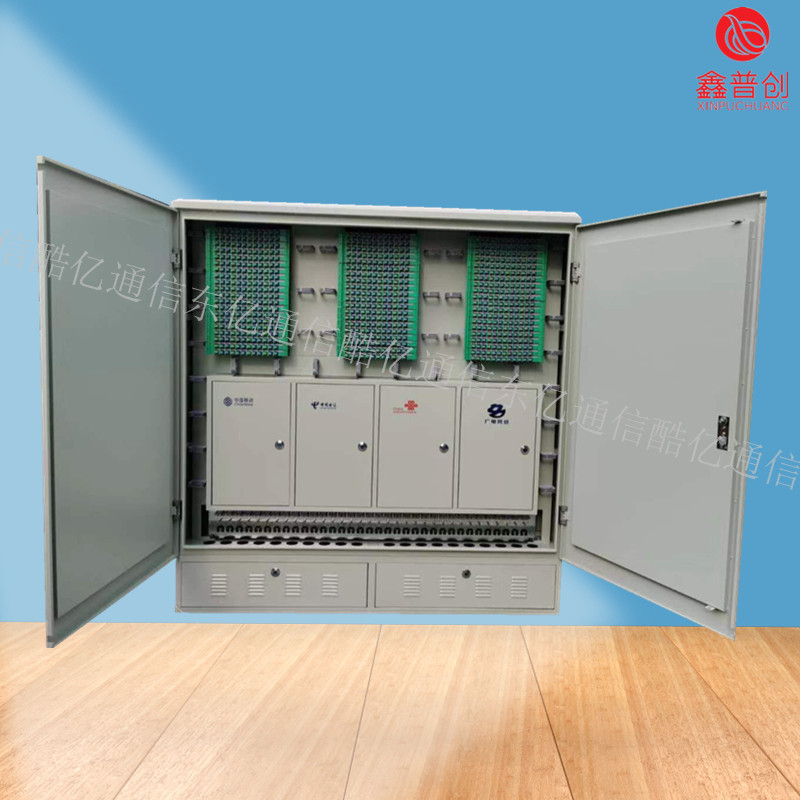

1440芯四网合一光纤配线柜
SDH设备和ODF光纤配线架的链接是怎么连的？ 1、SDH设备到DDF:举例华为SDH传输设备OPTIX2500 ，既然是DDF当然是E1业务了，它的连接DDF是这样的，业务经过业务处理板PQ1到对应的E12S单板出2M线（一般管这个叫设备线），（PQ1是E1业务处理板，该板上没有接口，需要E12S的配合，E12S是出线板，这里举例的是120Ω的例子。）2M线做到DDF的一侧，DDF不是一个两边有接口的东西么，另外一侧就是留着跳线用的。当然DDF和SDH设备的单板也有分120Ω和75Ω的区别，总之大概就是这个意思。2、DDF到DDF之间的跳线:传输设备的设备线连的DDF一般叫DDF OUT ，还有一种是交换设备的设备线连的DDF叫DDF IN，那么就有了几种接线方式，即DDF OUT到DDF OUT，DDF OUT到DDF IN DDF IN到DDF IN，说白了就是传输到传输，交换到交换，传输到交换，不管你怎么接，只要记住一个宗旨，就是有信号接没信号就好，非要给个说法的话就是传输到传输交叉接，传输到交换平行接，交换到交换交叉接，就是这么简单。
1440芯四网合一光纤配线柜
