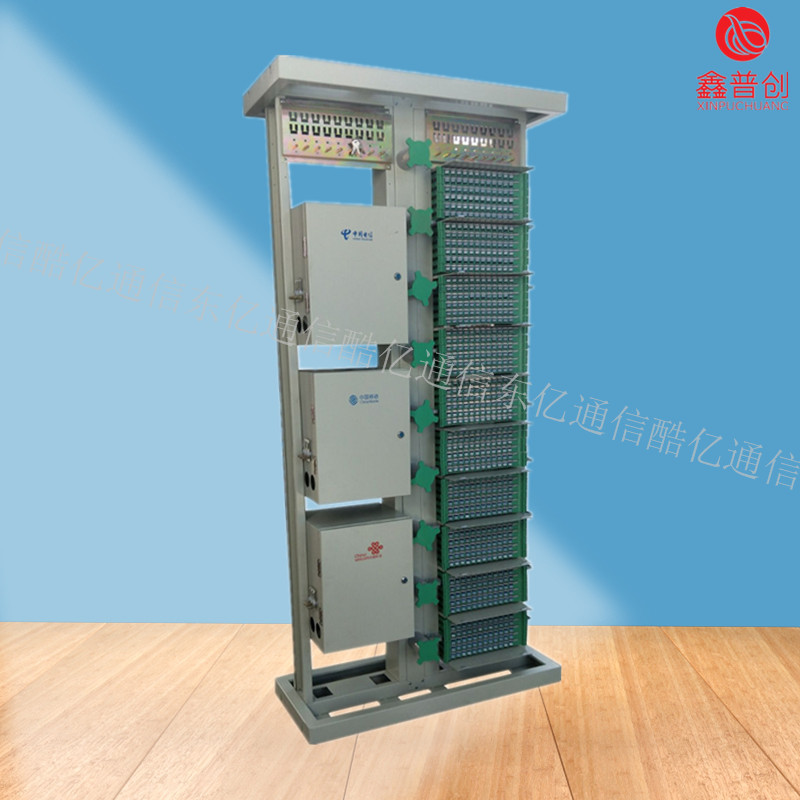

960芯三网合一ODF光纤配线柜
1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。5.易操作和维护：单独、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。1、模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性； 2、系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有系列高品质的光器件产品，并能提供系统的解决方案；3、人性化：强调人性化操作、管理等，正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；4、标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订。
1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，高层度推荐选用300mm、450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。引入光缆进入机架时，其弯曲半径应不小于光缆直径的15倍。结构应牢固，装配应具有一致性和互换性，紧固件无松动。外露和操作部位的锐边应倒圆角。光缆光纤穿过金属板孔及沿结构件锐边转弯时，应装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于30mm。涂覆层应表面光洁，色泽均匀、无流挂、无露底；金属件刺锈蚀。
960芯三网合一ODF光纤配线柜
ODF(OpticalDistributionframe)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯。光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
960芯三网合一ODF光纤配线柜
