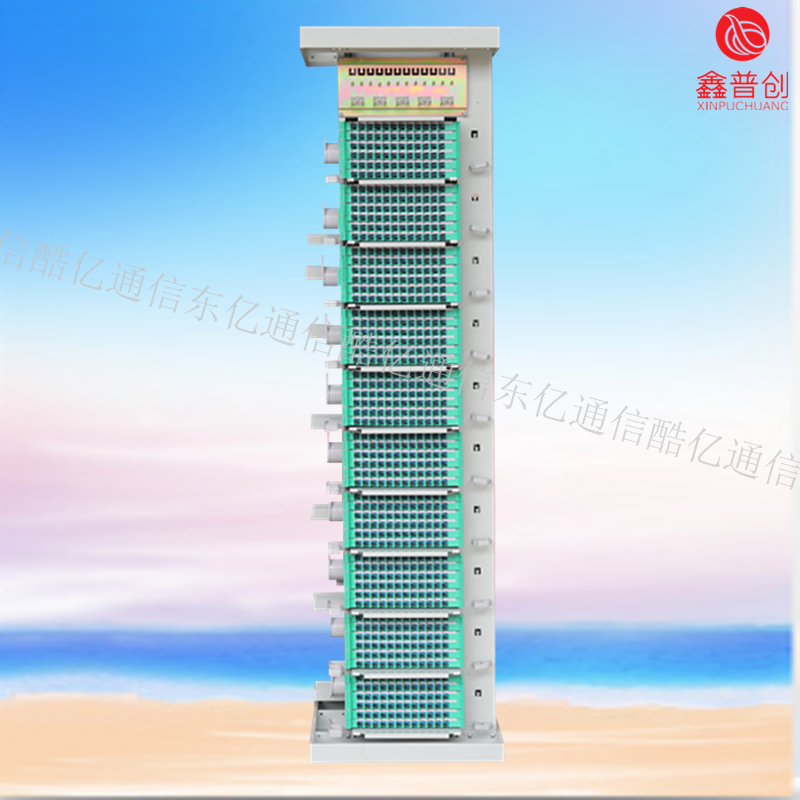

480芯三网合一ODF光纤配线柜
ODF光纤配线架是传输系统的一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器的安装、光路的调接、多余尾纤的存储及光缆的保护等，他对于光纤通信网络安全运行和灵活使用有着重要的作用。过去十年多年里，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接器操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

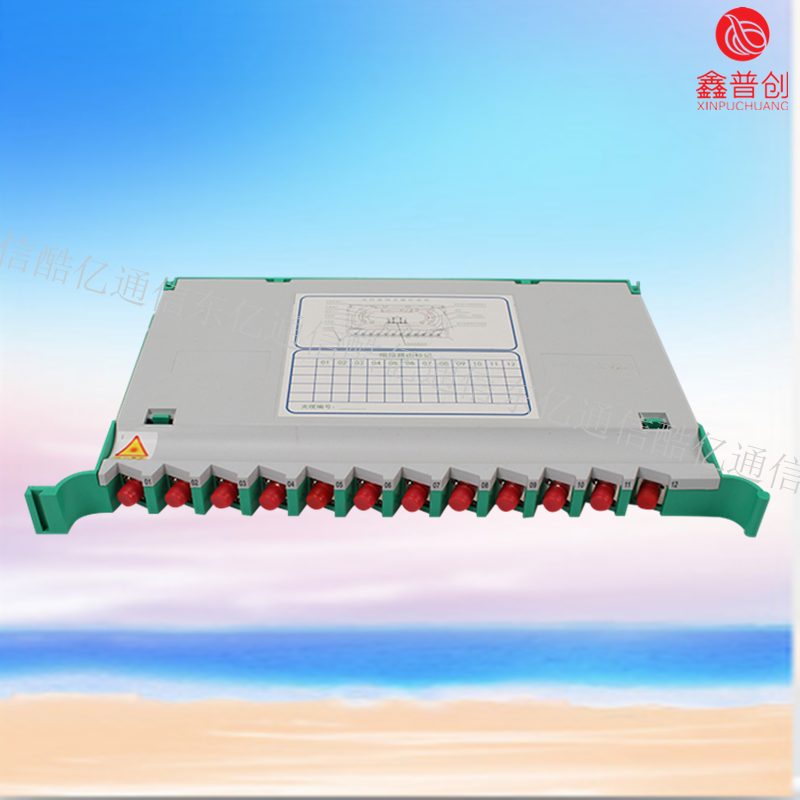

ODF配线箱既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。采用19英寸宽，机箱高度为4U，约18cm，适合于标准机柜。多可同时引入4根光缆，每箱大容量达72芯，标准配线容量48芯，ODF结构为每配线箱可装光纤分配盘6层和跳纤余长存储盘2层。每个光纤分配盘装有12个光纤活动连接器法兰盘，和12芯光纤熔接盘。多余光缆纤芯及尾纤可在光纤分配盘上盘储，用户可根据实际需求选配单元数量或法兰盘数量。

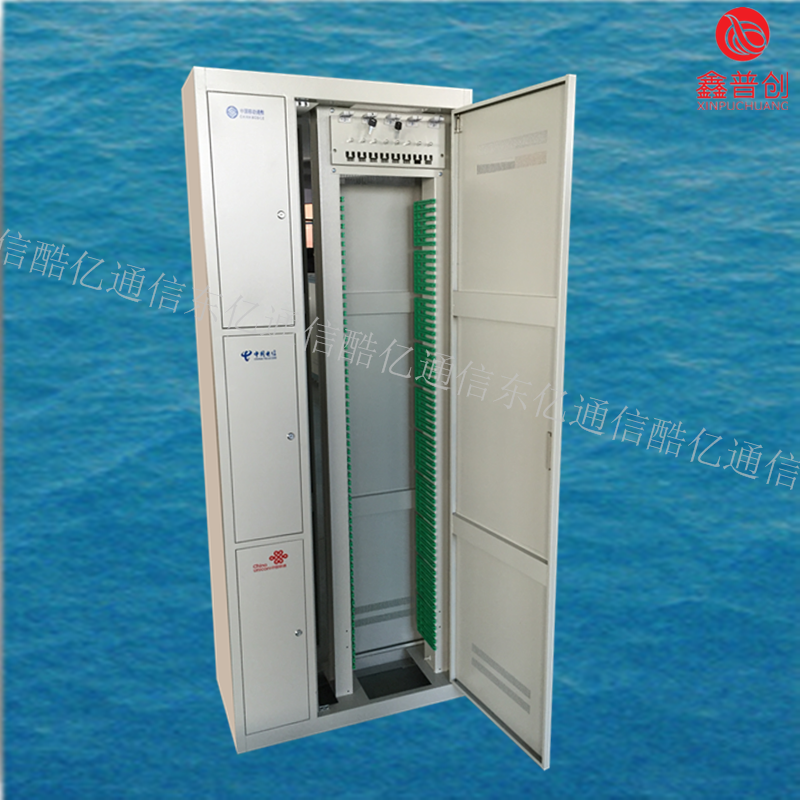

480芯三网合一ODF光纤配线柜
ODF就是光线熔bai接盒和法兰组合du在一起，跳线可以直接接在上面，odf集成了各种zhi借口类型，daoFCSCST等都可以接。成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到用户、光纤到大楼、远端模块局及无线的中小型配线系统。①全模块化设计，全正面化操作；②集熔接与配线于一体，大限度的高密度化；③可安装于19寸标准机架上；④适用于带状和非带状光缆；⑤可卡接式安装FC、SC、ST和LC等多种适配器；⑥适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便。保护完善；⑦光缆和尾纤均具有2m以上的盘储空间。
480芯三网合一ODF光纤配线柜
