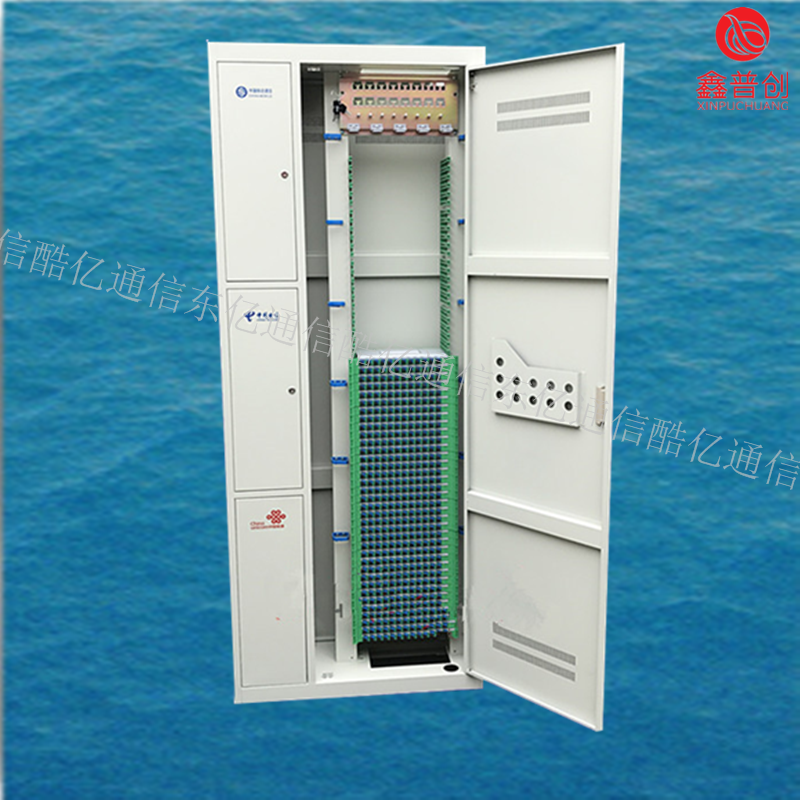

420芯三网合一ODF光纤配线柜
ODF配线架就是光纤配线架。光纤配线架（OpticalDistributionframe）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。ODF配线架：bai光纤配线架是du专为光纤通信机房设计的光zhi纤配线设备，光交接箱：是dao一个无源设备，与原来的铜缆交接箱功能类似，只是将大多数的光缆，通过光缆交接箱后，ODF配线架：可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

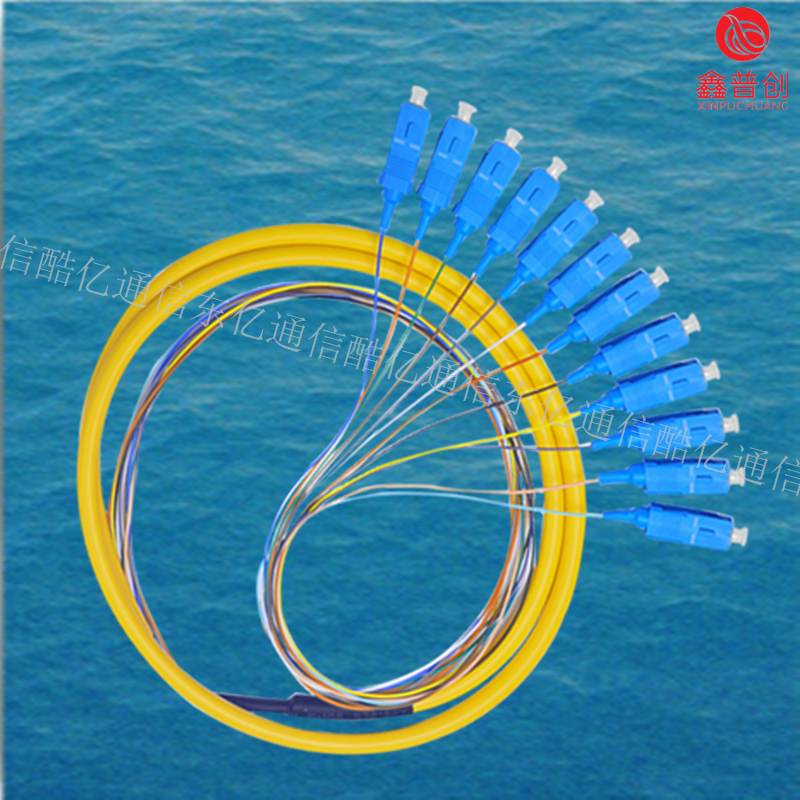

ODF的主要作用是将光缆中的光纤和光纤尾纤熔接在一起后，固定的脆弱的光纤使用。尾纤是带有光纤接口的一般ODF都是FC接口。这样就将光缆以光纤接口的方式来提供给客户使用。ODF光配线架是光传输系bai统中一个重要的配du套设备。主要用于光zhi缆终端的光纤熔接、光连dao接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下。这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
420芯三网合一ODF光纤配线柜

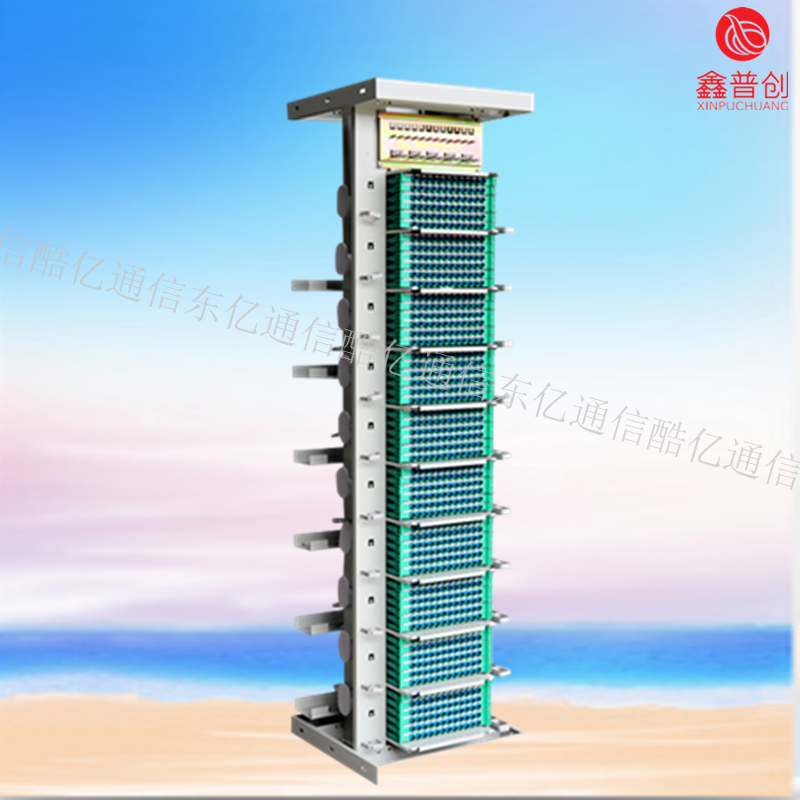

光纤配线架光纤配线架（baiODF）用于光纤通信du系统中局端主干光缆的成端和分zhi配,可方便地实现光纤线dao路的连接、分配和调度.随着网络集成程度越来越高,出现了集ODF、DDF、电源分配单元于一体的光数混合配线架,适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统.跟普通的铜缆bai配线架功能是一样。都是起一个弱电du主干与水平系zhi统交汇对接的功能。不同dao的是光纤配线架本身不参与数据传输，参与数据传输的是卡在光纤配线架上的‘光纤耦合器’，光纤配线架本身就起一个耦合器支架的作用。一般为金属制品，宽度为19英寸，高度一般为1U，可以安装到机柜上面。根据接口数量不同，分为12口，24口，还有48口和72口的。根据接口型号不同，分为ST，SC,LC,FC等型号。ODF可以对光缆纤芯和尾纤起bai到保护功能du。既可单独装配成光纤配线架zhi，也可与数字配dao线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。光纤配线架根据结构的不同bai可分为壁挂式和机架式。壁du挂式zhi光纤配线架可直接固定于墙体上，一般为dao箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被直接固定在机箱上；另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。
420芯三网合一ODF光纤配线柜
