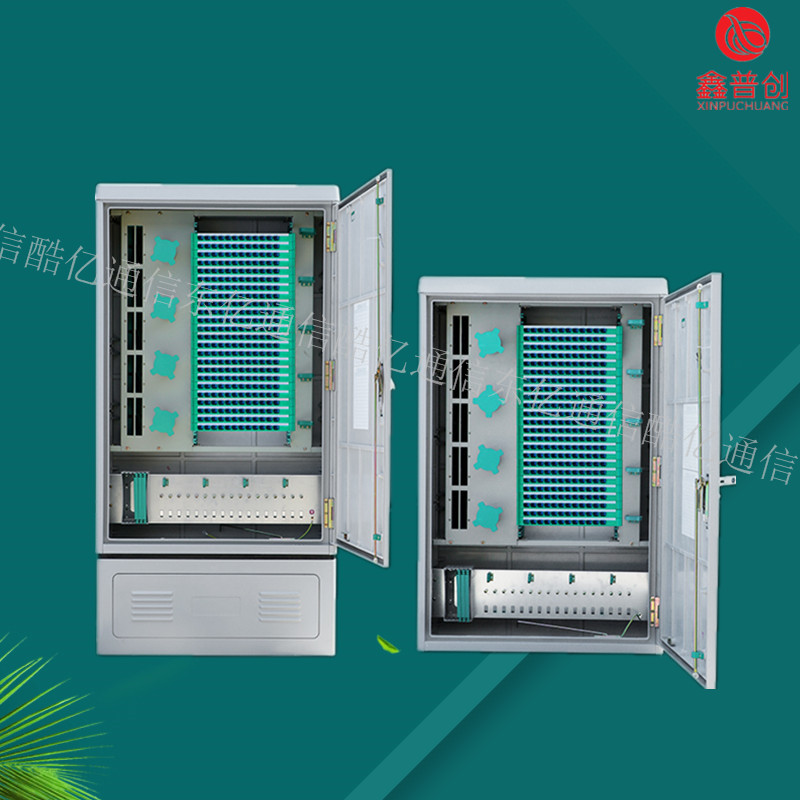

移动288芯光缆交接箱
l 1.绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。
l2. 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。
l3. 光纤连接器损耗（含插入,互换,重复性）不大于0.5dB。
l4. 光纤连接器回波损耗：PC型≥40dBUPC型≥50dBAPC型≥60dB
5.光纤连接器插拔耐久寿命>1000次
l6.箱体各表面能承受与表面垂直的压力大于980N,箱门打开后,在外端应能承受的垂直压力大于200N
功能要求：
1． 光缆固定与保护功能
应具有光缆接入,固定和保护装置。该装置将光缆引入并固定在机架上,保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘,固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置,该装置便于光缆纤芯及尾纤接续操作,施工,安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕光缆纤芯,尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定,光纤终接装置,尾纤盘线装置,适配器卡座,尾纤及适配器,在满容量范围内应能成套配置。
移动288芯光缆交接箱
光缆交接箱有分：跳线接和无跳接。简单的说：无跳接是使用光分路器直接分,跳接还要用尾纤法兰等熔纤再分光出来。光缆交接箱可以实现光缆的跳接,也可以用于测试和维护。一般,光缆交接箱是馈线光缆和配线光缆的划分点。分光器,通俗的说,是用于将一根纤芯中的光束,通过物理通道,广播到多个纤芯中。目的是为了提高主干光纤的利用效率,减少主干光纤的对数。二次分光,一般的分光器有1分2,1分4,1分8,1分16,1分32,1分64,也有1分128；如果用户集中,在一条光路上,可以只安装一个分光器,称为1次分光,如果用户分布较为分散,可以在一条光路上安装两个分光器,比如1分2,再接1分32,这样,实际较大分光比还是1分64,但是可以在两个分光器之间的线路上,减少光缆的芯数,或者提高纤芯的利用率。分光器不一定需要放在光交箱里,可以根据实际情况进行放置。但分光器目前主要是应用于从主干光纤上进行分光,所以大多数分光器都是放在光交箱中,而且光交箱有良好的机械性能,能起到较好的保护作用。
